便携式液压金属折弯作业装置结构设计

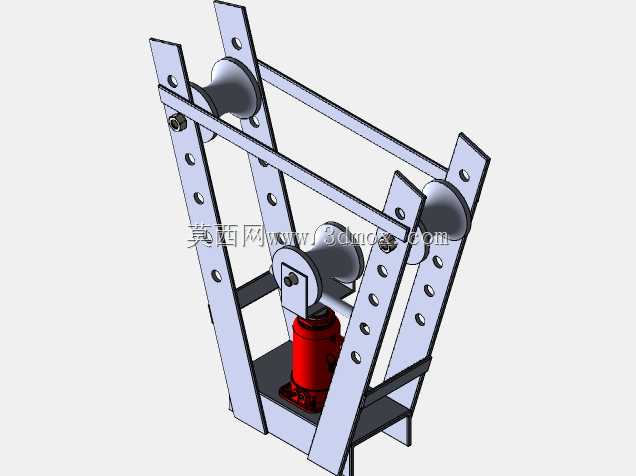

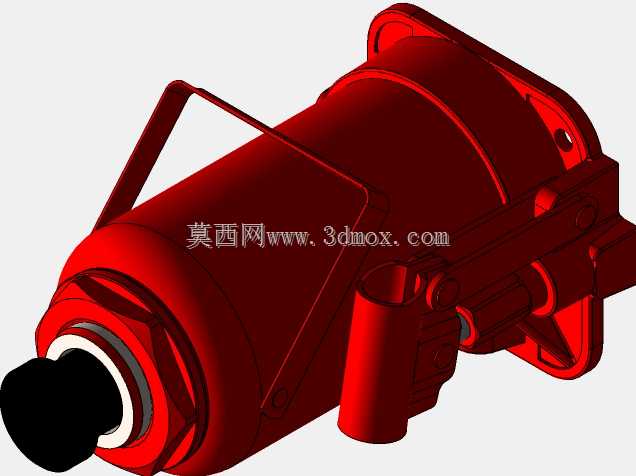

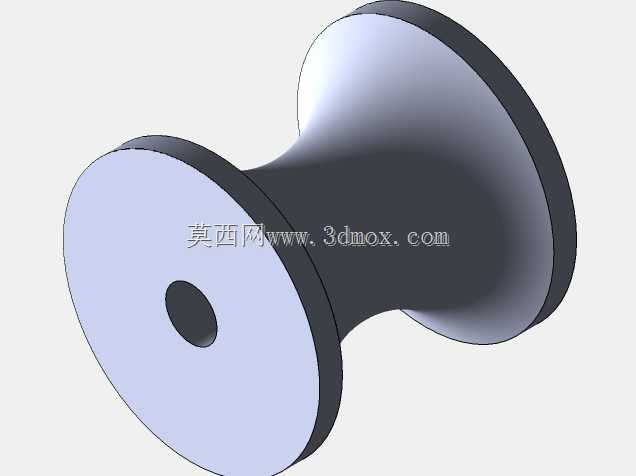

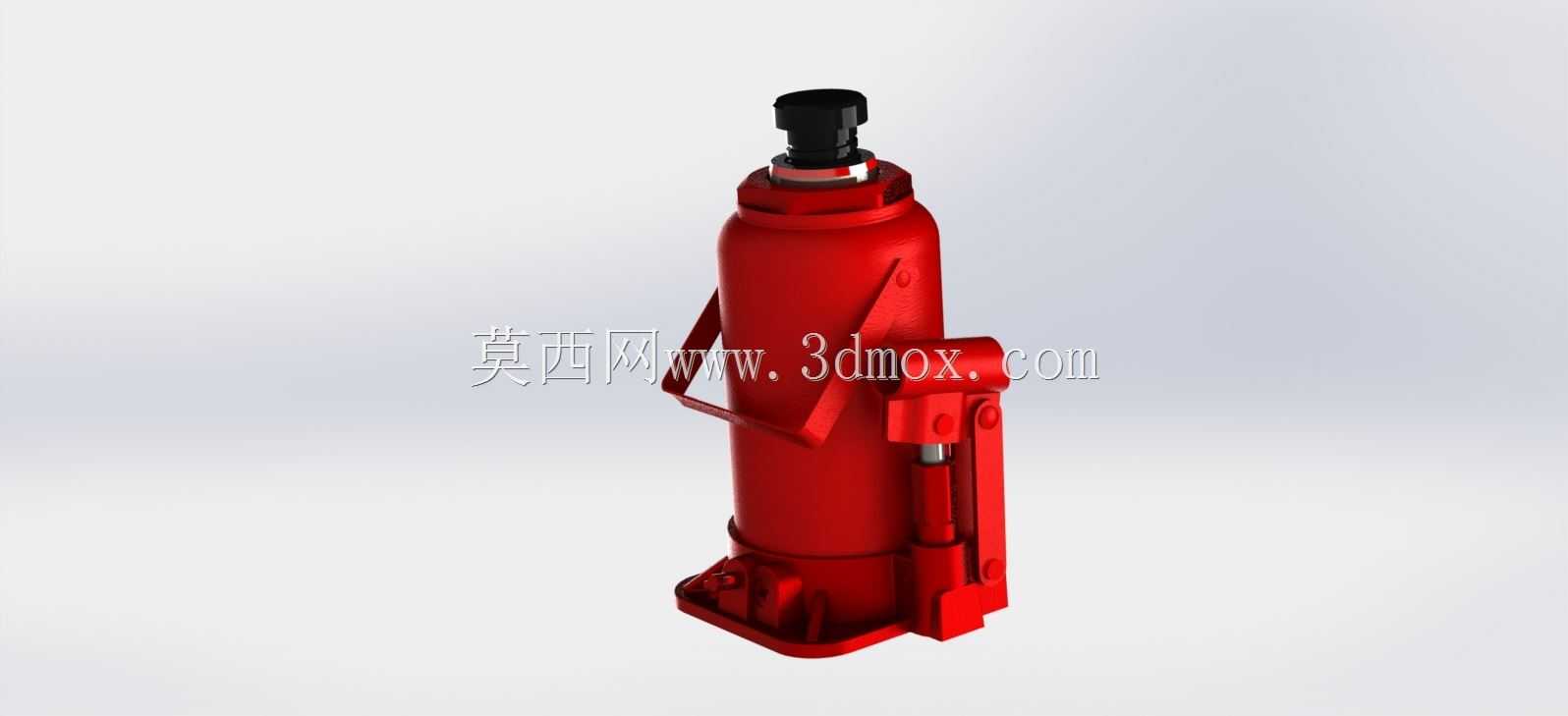

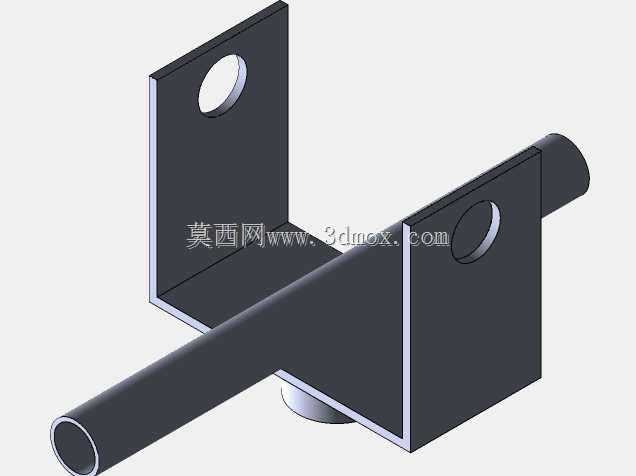

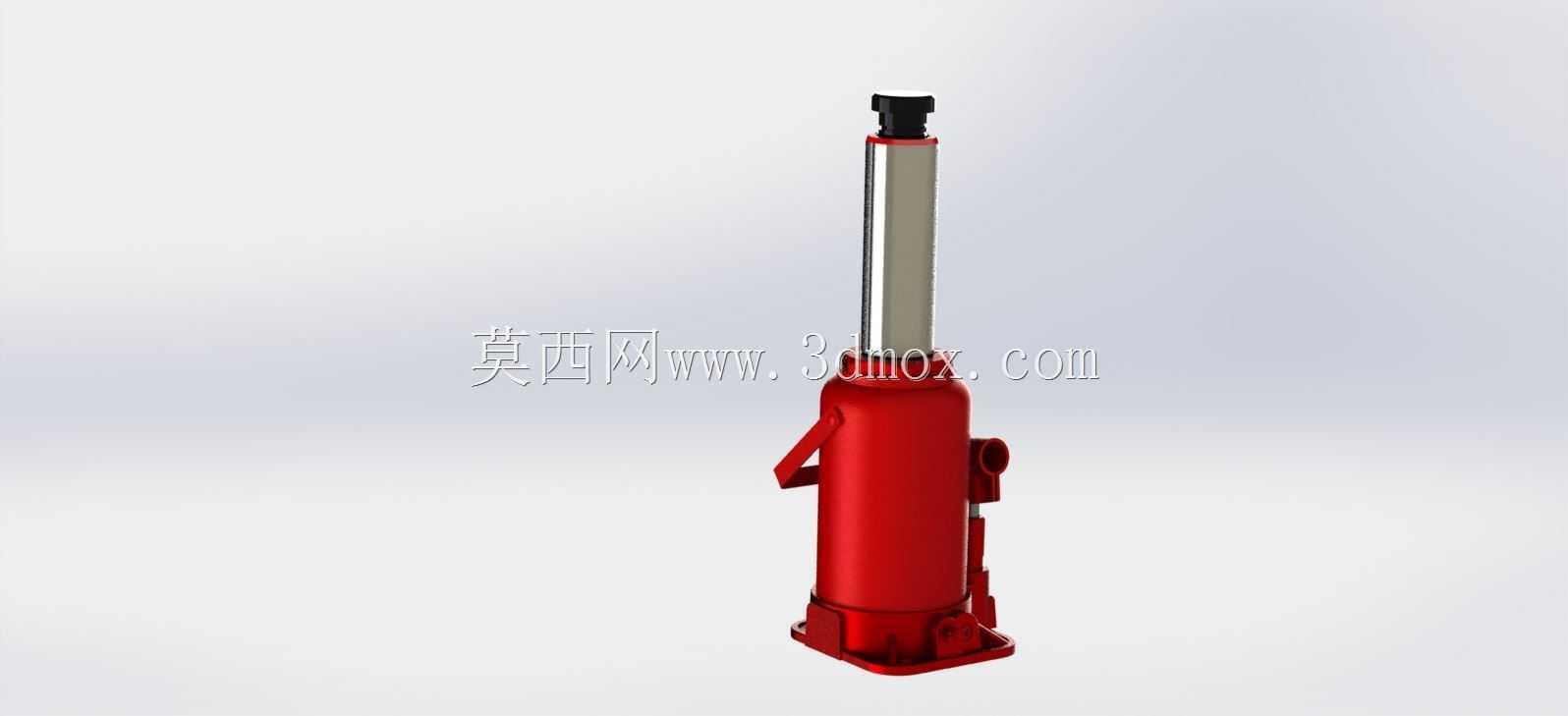

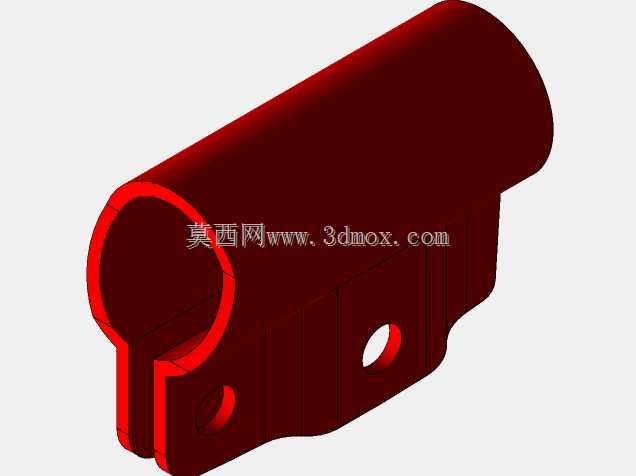

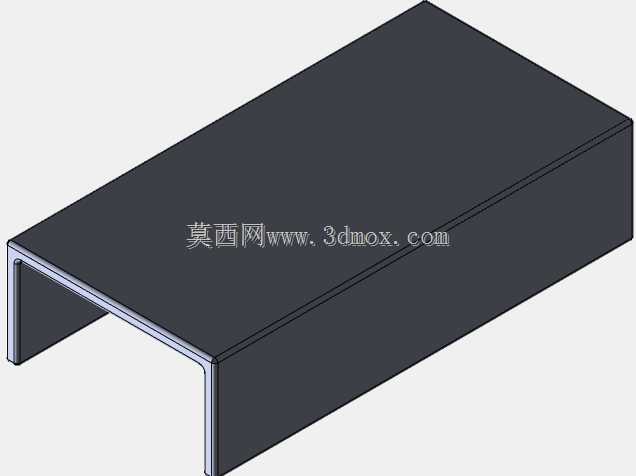

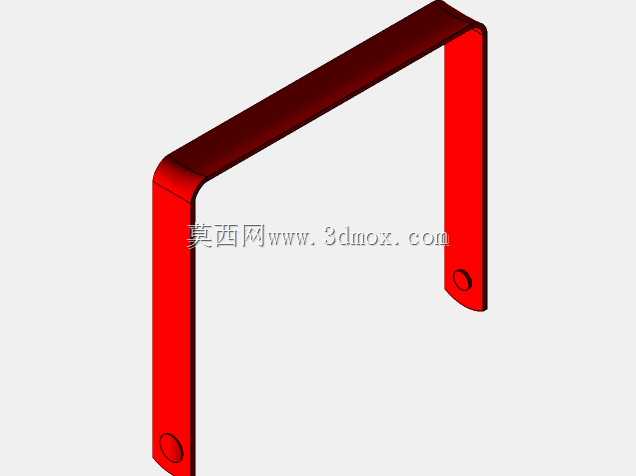

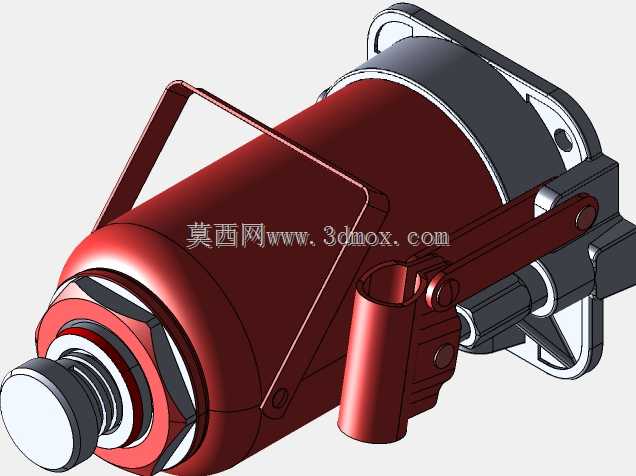

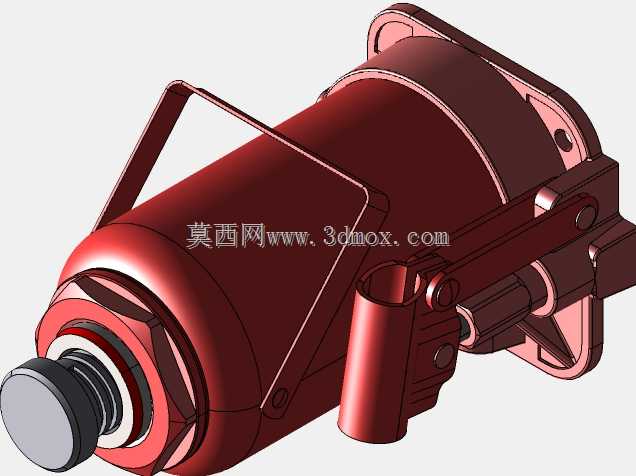

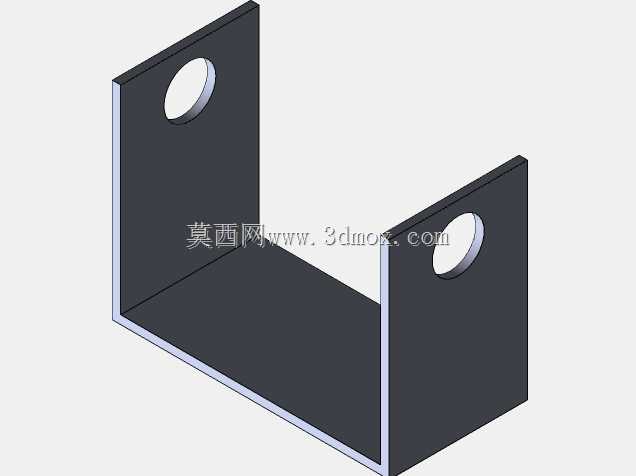

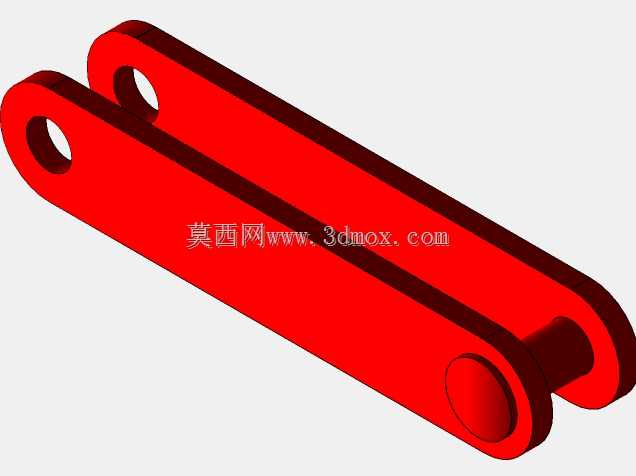

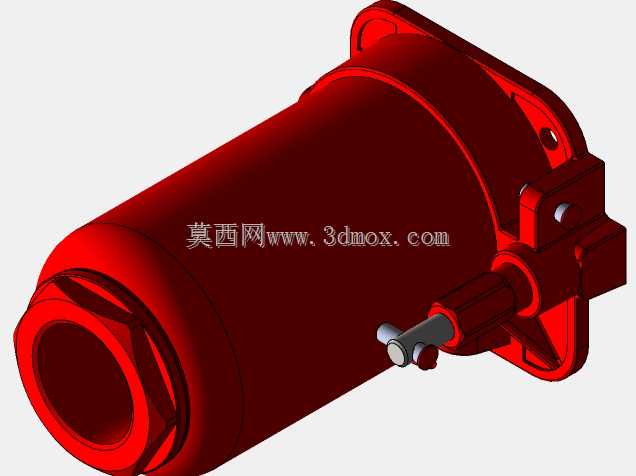

这款液压金属折弯装置主要面向小型加工场景、户外管线施工、现场维修作业等缺乏大型折弯设备的使用环境，可完成薄钢板、扁钢、小型方管、圆钢等常见金属型材的定角度弯折作业，尤其适合水电安装、防盗网加工、小型五金作坊的日常折弯需求，无需外接动力源，单人即可完成操作，解决了传统大型折弯设备无法移动、小批量加工成本高的痛点。装置核心采用手动液压千斤顶作为动力输出单元，通过液压顶升的方式将推力传递至折弯滚轮组，相比纯手动杠杆式折弯工具，操作更省力，折弯出力稳定，可轻松完成厚度6mm以内普通碳钢板材的90度弯折作业，也可通过调整滚轮位置适配不同弯曲半径的圆弧弯折需求，适配型材规格覆盖常见的家装、维修领域常用金属材料。整体框架采用镂空式型钢焊接结构设计，两侧立板开设多组等距调节孔位，可根据待加工型材的尺寸、所需弯折角度快速调整滚轮的安装位置，无需额外定制模具即可完成多规格型材的折弯作业；三个导向滚轮采用圆弧槽面设计，弯折过程中可贴合型材表面，避免硬挤压造成的型材表面刮伤、变形凹陷问题，滚轮内置销轴转动结构，弯折过程中滚轮随型材进给同步转动，减小摩擦阻力，让折弯过程更顺畅。装置底部预留了螺栓安装孔位，可快速固定在工作台、临时木架甚至平整的地面上，整体外轮廓尺寸控制在小型设备范畴，成年单人可完成短距离搬运转移，安装时仅需保证固定基面平整、框架无倾斜即可，无需复杂的调平校准流程；液压单元嵌入框架底部的安装位，与框架采用可拆卸连接，后期液压部件出现密封件老化等问题时可单独拆换，降低维护成本。设计过程中重点优化了受力框架的载荷分布，顶升力作用点与两侧滚轮支撑点形成稳定的三角受力结构，避免单侧受力造成的框架变形，立板的孔位间距经过反复校核，保证不同档位调节下的折弯力臂处于合理区间，既避免力臂过小造成操作费力，也防止力臂过大导致框架受力过载，整体结构无冗余部件，所有焊接位置均做了应力释放处理，长期使用不易出现开焊、变形问题，可满足高频次小批量折弯作业的使用需求。
