小型手动压轴机结构设计展示

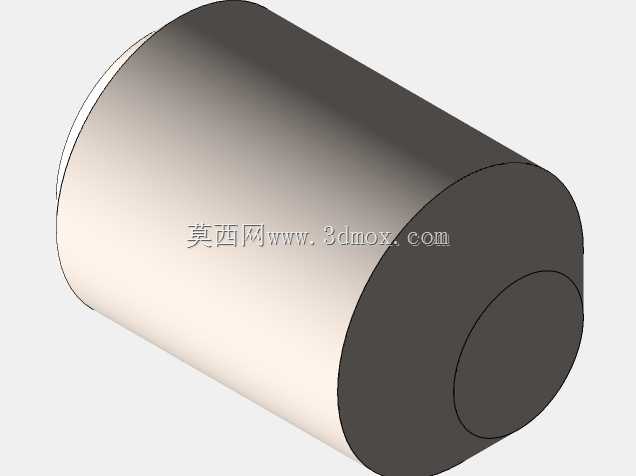

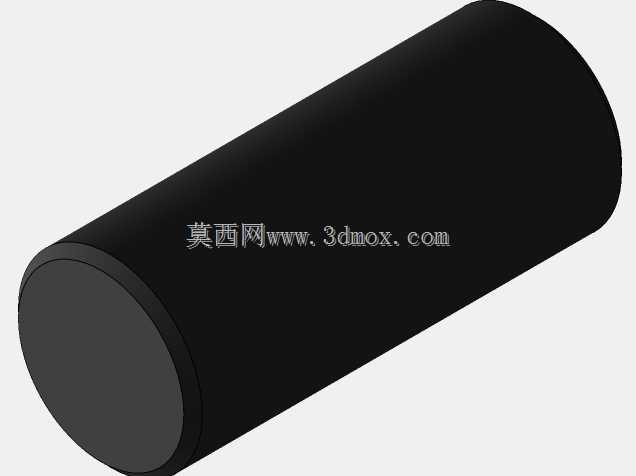

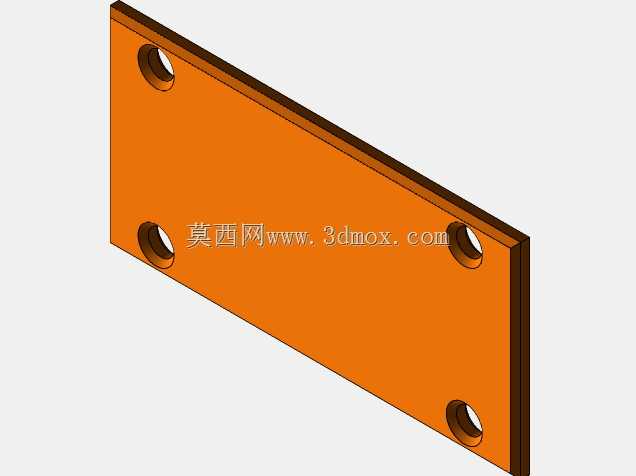

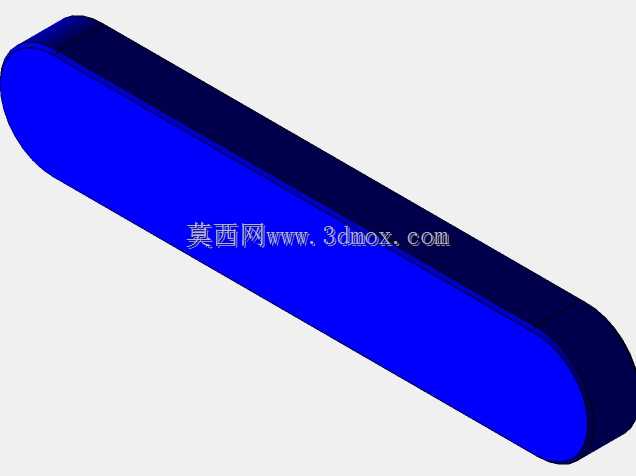

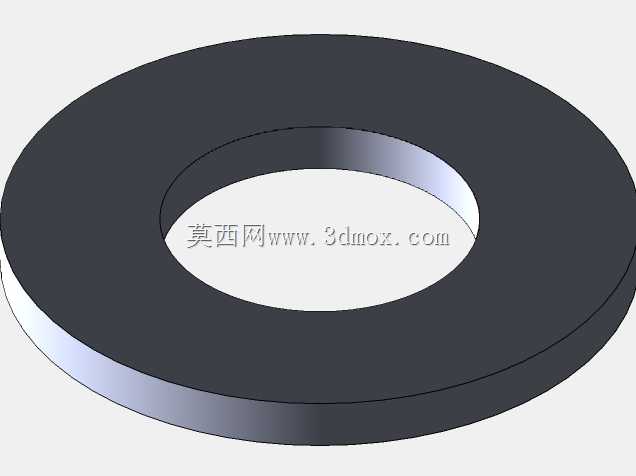

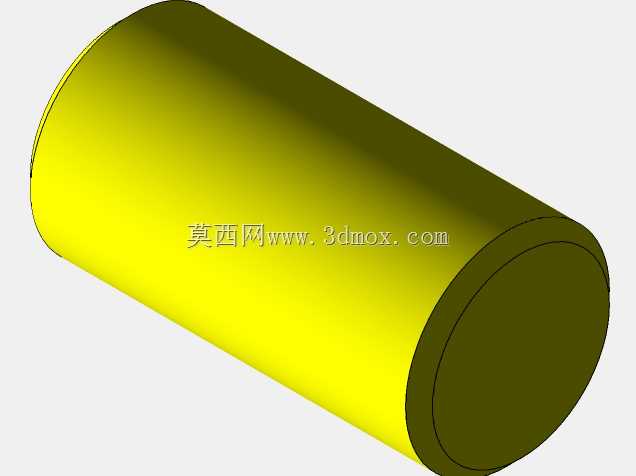

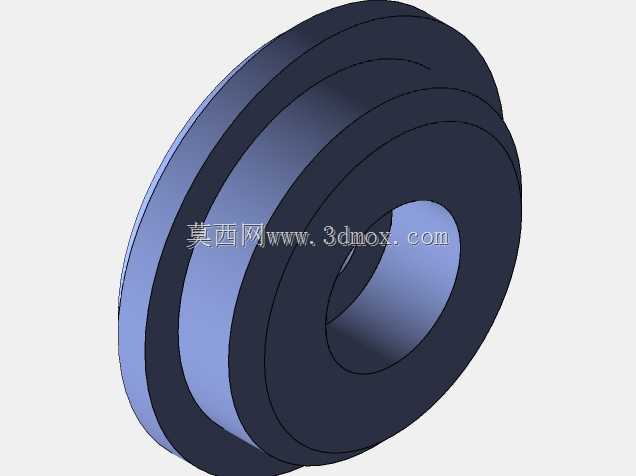

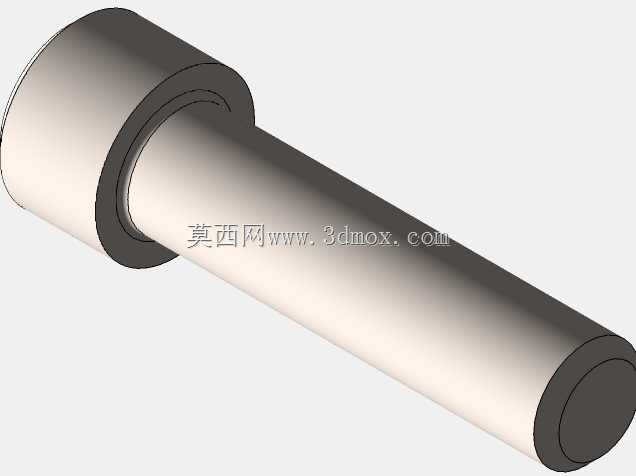

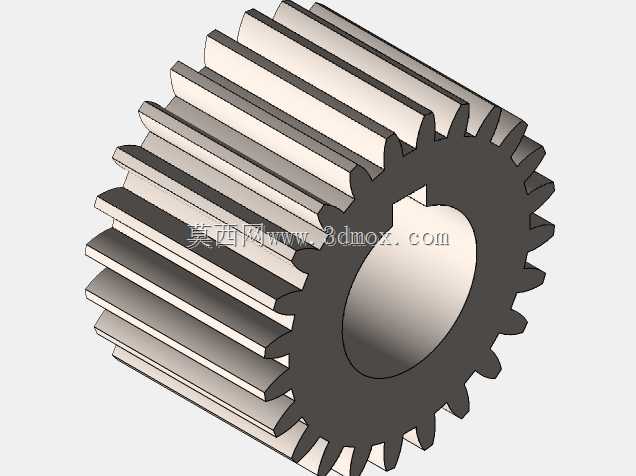

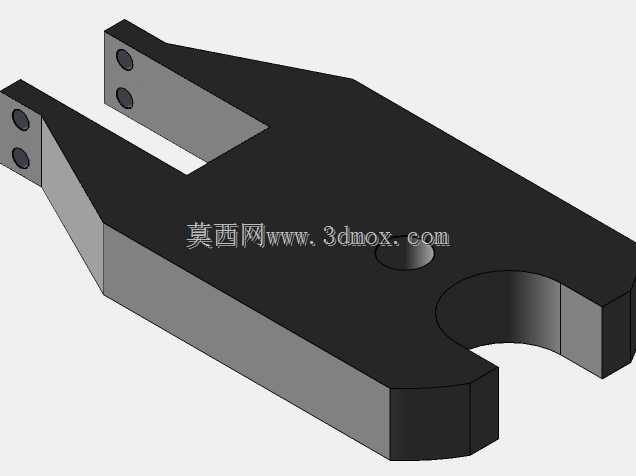

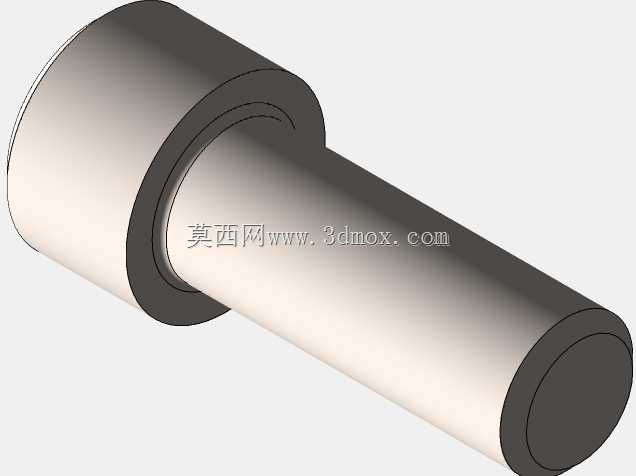

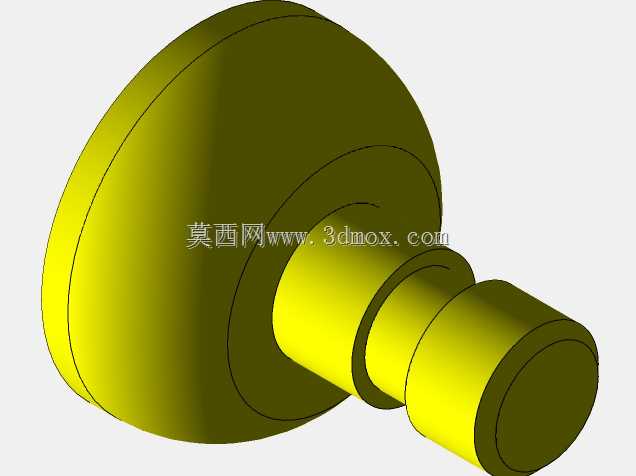

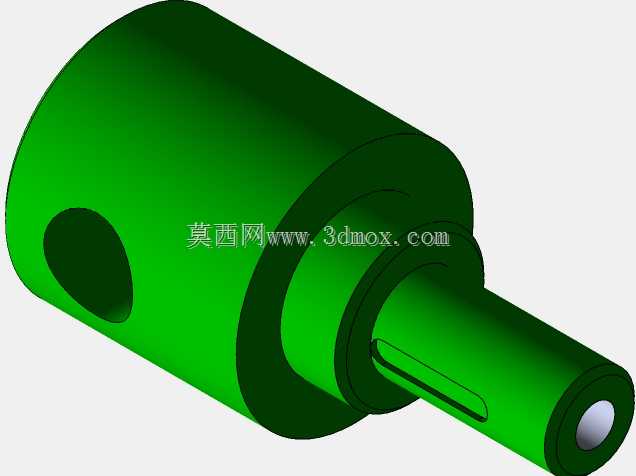

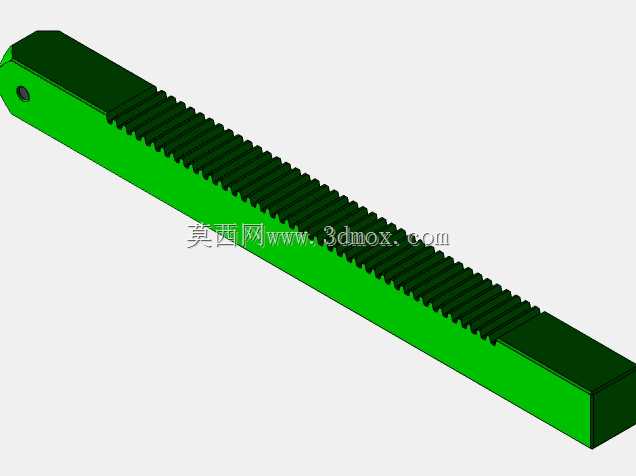

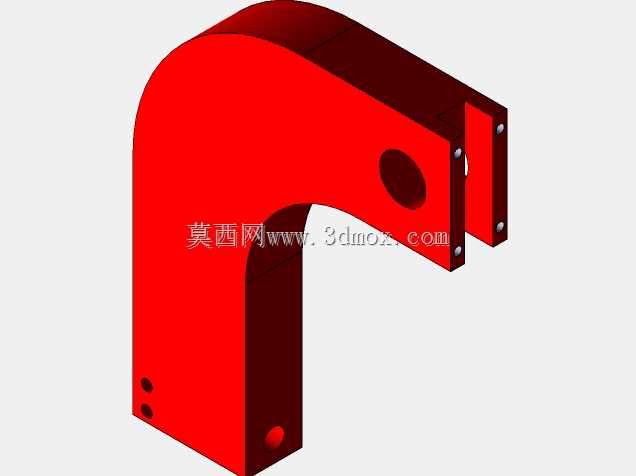

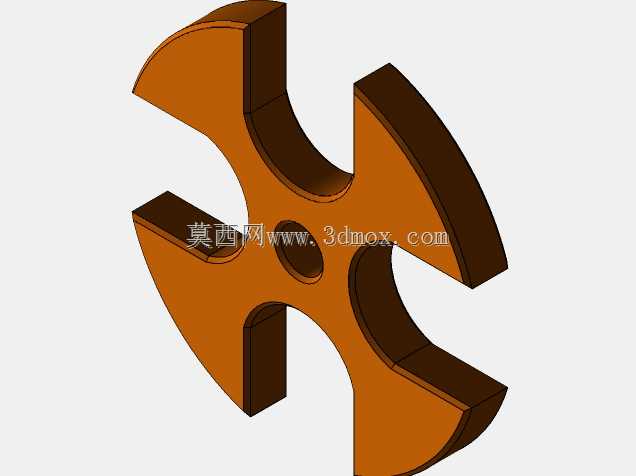

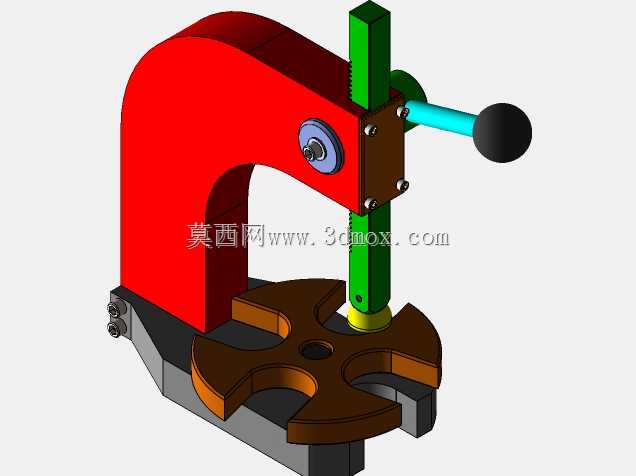

这款手动压轴机属于小型台式压装作业机具，主要面向小批量零部件加工、设备维修、五金装配、电子小零件组装等场景使用，能够在没有气动、液压动力源的工位上独立完成压合作业，适配多类轻载压装工序需求。在实际生产场景中，它常被用于小型轴承的压装拆卸、五金零件的铆接锁紧、塑料件与金属嵌件的压合装配、小尺寸冲头的冲裁作业，也可搭配不同规格的冲头、插头、专用模具夹头，完成特定零件的压印、折弯、校直等小负荷加工任务，是维修车间、小型五金加工坊、教学实训工位、产品打样环节常用的手动作业设备。从功能特性来看，该设备采用C型开式机身结构，开口空间充足，能够适配不同直径、不同高度的待加工工件，底部带多工位定位槽的转盘式工作台，可以快速切换不同的工件定位工位，无需反复拆装夹具，提升小批量多品类零件的加工效率；侧置的手摇驱动结构通过齿轮齿条传动将手轮的旋转运动转化为压杆的垂直直线运动，传动平稳，操作时施力方便，操作人员仅需转动侧方手柄即可控制压头的升降行程，压头末端预留了通用夹具安装接口，可以根据作业需求快速更换不同规格的压头、模具，适配多样化的作业任务。在设计思路上，这款压轴机优先考虑手动操作的施力便利性与结构稳定性，C型机身采用整体式刚性结构设计，保证压装作业时机身形变量控制在合理范围内，避免压装过程中机身偏移影响压装精度；传动部分的齿轮与齿条采用耐磨材质设计，长期手动操作也能保持稳定的传动精度，压杆与机身导向部位设置了耐磨导向套，保证压头垂直下行的直线度，避免压装过程中出现偏载导致零件压装歪斜；工作台的多槽位设计兼顾了不同外形工件的定位需求，无需额外定制复杂夹具即可完成多数常规小零件的定位，降低了设备的使用配套成本。从安装边界与外形尺寸来看，该设备属于台式小型设备，整体占地面积较小，无需专门的混凝土基础固定，直接放置在稳固的工作台面上即可使用，机身底部设置了固定安装孔，若作业时需要更大的压装稳定性，也可通过螺栓将设备固定在工作台台面上；设备的垂直行程预留了足够的开合空间，能够满足常规小型轴承、小五金件的压装高度需求，C型开口的水平深度可以覆盖直径在适配范围内的盘类、轴类零件，不会出现工件与机身干涉的情况。整体结构没有复杂的电控、液压管路，维护成本极低，日常仅需对齿轮齿条、导向部位定期涂抹润滑脂即可长期保持顺畅的操作手感，非常适合无动力配套的零散工位使用。
