三层立柱式手动压力作业工装结构

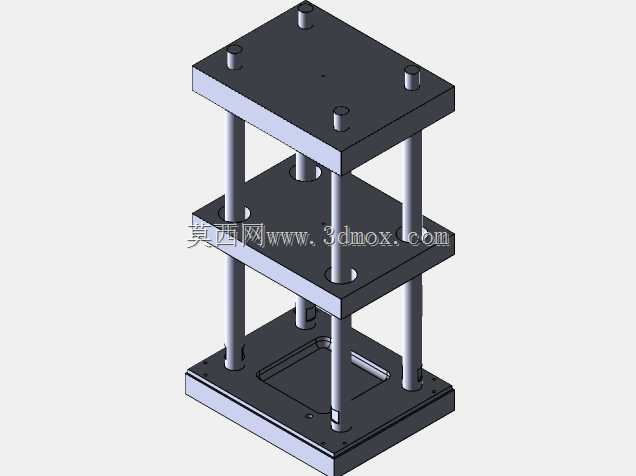

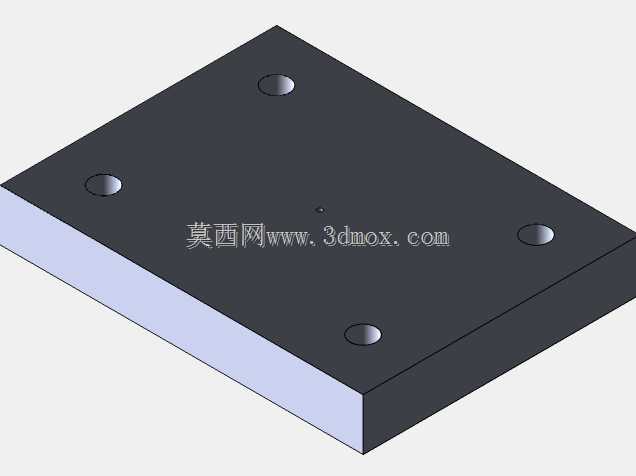

这款手动压力工装主要面向小批量零部件压装、小型工件铆接、过盈配合件装配、试样压制成型等轻载施压作业场景，常见于五金维修工位、小型机加工车间、电子元器件装配线、实验室试样制备环节，无需外接动力源即可完成施压作业，对作业场地的配套设施要求极低，适合无气源、无电源的零散作业场景使用。设备整体采用三层板式叠加立柱导向结构，最下层为安装固定基座，基座台面预留了工件定位安装槽位，可根据不同作业需求更换适配的定位夹具，基座底部设计有贯通的安装孔位，可通过螺栓将整台设备固定在工作台面，避免施压过程中设备移位影响作业精度。中间层为施压滑动平台，平台与四根垂直导向立柱采用间隙配合，可沿立柱轴线方向平稳上下滑动，滑动过程无卡滞、偏摆量控制在极小范围内，保证施压过程中压力垂直作用于工件，避免压偏导致的工件报废或工装损坏。最上层为固定承载顶板，顶板上预留了施压驱动部件的安装位，可适配手动螺旋施压机构、手动杠杆施压机构等不同手动驱动组件，四根导向立柱两端分别与基座、顶板通过轴肩与锁紧螺母固定连接，保证整体框架的结构刚性，在承受额定压力时不会出现框架变形。设计过程中优先考虑了手动作业的操作便利性，滑动平台的初始高度可根据工件高度进行适配调整，作业时将工件放置在基座定位槽内，操作驱动部件带动中间滑动平台下行即可完成压合作业，施压行程可通过限位结构进行控制，避免过度施压损坏工件。整体框架的外形尺寸适配常规工作台面摆放，安装边界预留了足够的操作空间，操作人员可从设备前后左右四个方向完成工件取放与对位作业，导向立柱表面做了硬化处理，长期滑动摩擦也不会出现明显磨损，三层板件均采用厚实的金属板材加工，受力均匀不易变形，各连接部位的紧固件均选用标准件，后期维护更换配件十分便捷。这款工装没有复杂的传动结构，整体构造简单可靠，故障率极低，日常仅需定期在导向立柱表面涂抹润滑脂即可保证滑动顺畅，能够满足日常小吨位的手动施压作业需求，针对小零件压装、轴承压入、销钉铆接等常见作业都能稳定适配，相比大型动力压力设备，它的占用空间更小、采购成本更低、操作门槛更低，不需要专业操作人员即可上手使用，非常适合小规模作业场景的日常施压加工需求。
