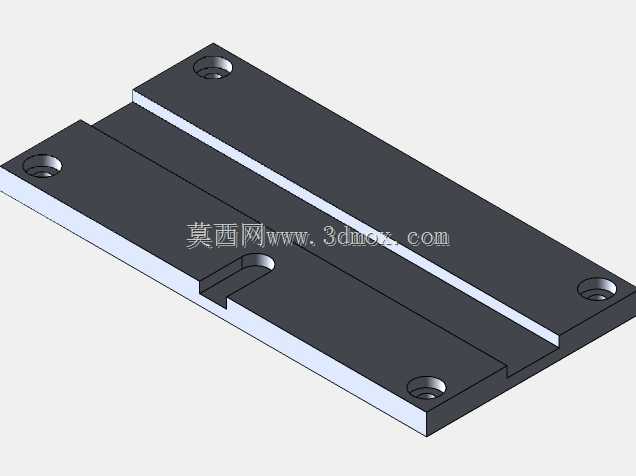

双槽带安装沉孔平板式滑动定位垫板

这款平板式滑动定位垫板，主要应用于各类需要直线导向、行程限位与部件承托的机械装配场景，常见于小型工装夹具的滑移工位、检测设备的载台调节结构、轻工机械的直线进给辅助定位环节，可作为两个相对运动部件之间的承托导向载体，降低运动部件往复滑移时的摩擦阻力，同时保证运动轨迹的直线度，避免部件运行过程中出现偏摆、错位的问题。从功能特性来看，垫板主体采用一体化平板结构设计，板面开设两条平行通槽，既可以作为滑移轨道容纳配套滑块的导向凸台，约束滑块的运动方向，也能够作为安装调节槽，配合紧固件实现垫板自身在机架上的位置微调，适配不同安装间距的装配需求；垫板四个角位分别设置沉头安装孔，安装时可将紧固件端头完全沉入孔内，保证垫板工作面平整无凸起，不会对滑移部件造成运动干涉，同时沉孔结构可避免紧固件受外力剐蹭出现松动，提升连接可靠性；板面一侧额外设置的半开放腰型槽，可用于安装行程挡块、位置检测触发片等附属配件，无需额外在垫板上进行二次加工，拓展了垫板的使用场景。设计过程中，首先根据配套滑移部件的宽度确定两条平行通槽的间距，保证槽壁与滑块导向面的配合间隙控制在合理范围，既避免间隙过大导致运动晃动，也防止间隙过小出现卡滞；其次结合安装面的螺栓孔位分布确定四个沉孔的位置，保证安装后垫板受力均匀，不会因受力不均出现翘曲变形；垫板整体厚度根据承载载荷计算确定，保证在额定承载下不会出现弯折变形，同时控制整体重量，降低材料消耗。外形尺寸方面，垫板整体为矩形平板结构，长宽比例适配常规小型滑移工位的安装空间，厚度适配常见的工装台板安装层级，安装边界上四个沉孔的中心距符合通用五金配件的安装尺寸规范，可直接替换同规格的常规平板垫板，无需对原有安装机架进行改造；两条平行通槽的深度根据滑块导向凸台的高度设计，保证滑块装配后凸台完全嵌入槽内，不会出现脱出问题，槽边做微小倒角处理，去除加工毛刺，避免装配时刮伤操作人员或滑块配合面。
