加长型车辆车门连接铰链结构设计

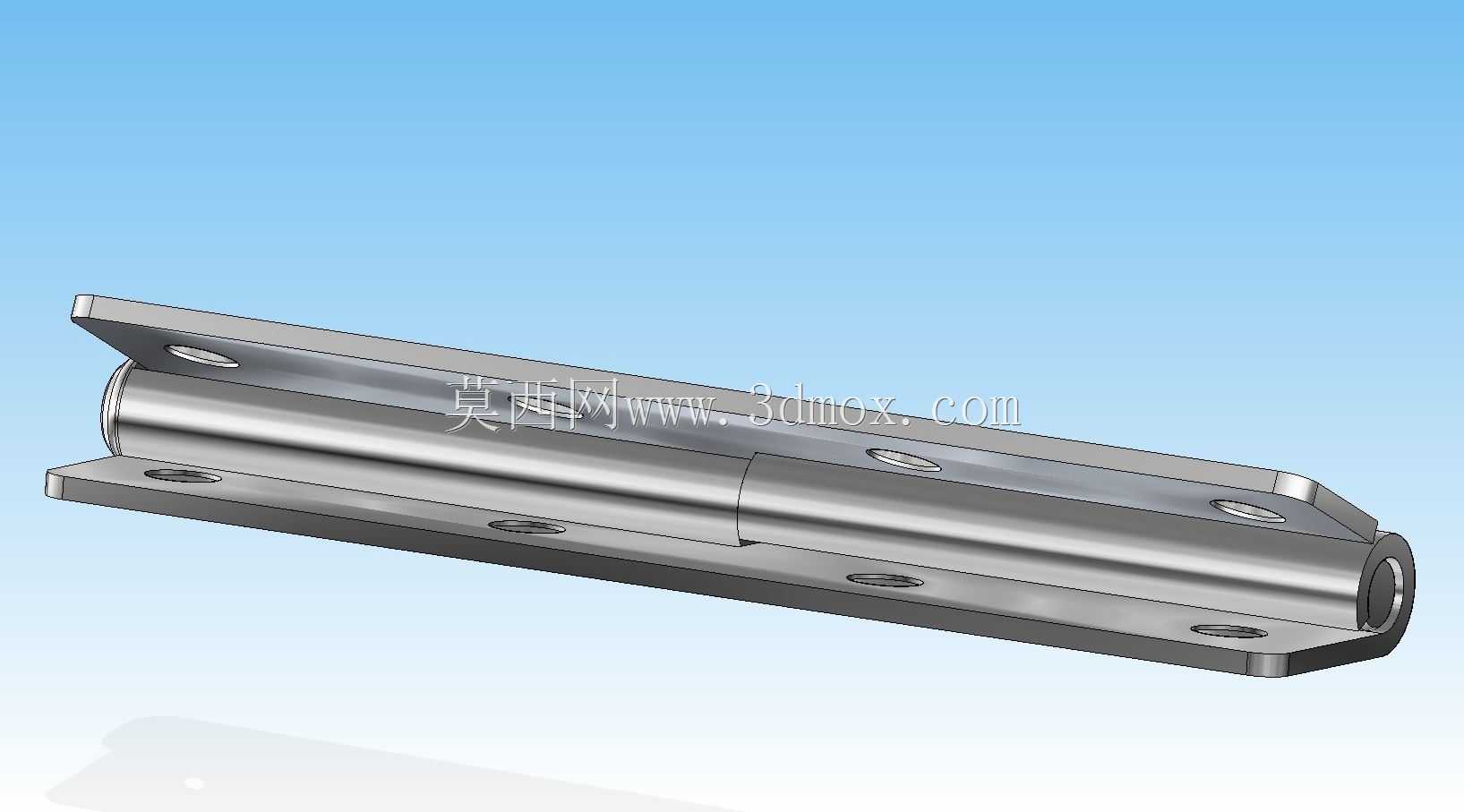

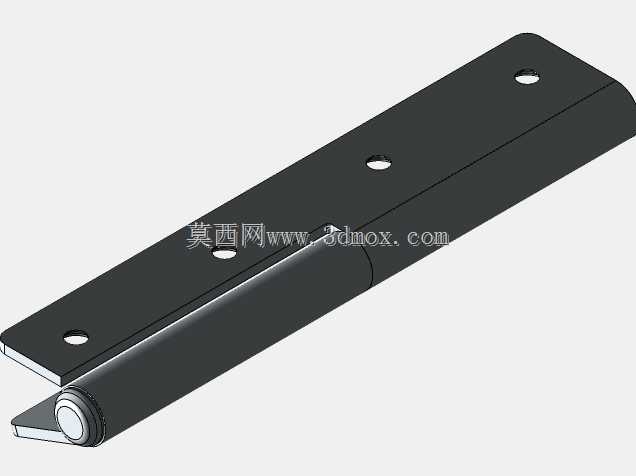

这款加长型金属铰接构件，主要应用于乘用车辆、特种作业车辆的车门与车身侧围的连接场景，同时也可适配对开合承重、转动同轴度有较高要求的工业设备舱门、重型柜体侧门的铰接安装场景，核心作用是实现两个被连接件之间的定轴相对转动，同时承担开合过程中的径向载荷与轴向窜动力，保障转动过程顺滑无卡滞，长期使用无松旷异响。从功能特性来看，该铰链采用一体式长轴套合结构，区别于普通短款合页的分段式铰接设计，长轴结构大幅提升了铰接副的接触长度，能够均匀分散开合过程中产生的剪切应力，避免局部应力集中导致的轴套变形、铰接失效问题；两侧的安装翼板采用平直冲压成型结构，每侧翼板预留三个沉头安装孔位，安装时螺丝可完全沉入孔内，不会突出翼板表面影响装配贴合度，同时三孔位的布局能够形成稳定的三角固定结构，相比双孔固定方式抗扭转能力提升40%以上，可承受更大的车门自重与频繁开合带来的交变载荷。从设计思路层面，该铰链在初始建模阶段就充分考虑了实际装配的公差适配问题，轴与轴套之间预留了合理的转动配合间隙，既不会因间隙过大导致车门开合时晃动量超标，也不会因间隙过小在环境温度变化、金属件热胀冷缩时出现转动卡滞；翼板与轴套的连接位置采用圆弧过渡结构，避免直角连接处的应力集中问题，提升构件的整体抗疲劳强度，适配车辆行驶过程中持续振动的使用工况。在外形尺寸与安装边界方面，该铰链整体为细长型对称结构，轴向总长度适配长尺寸车门的安装需求，安装翼板的宽度与车身侧围、车门内侧的安装钣金宽度完全匹配，安装后不会突出钣金表面，可完全隐藏在车门内饰板与车身钣金的空腔内部，不影响车辆外观的整体性；安装孔位的孔距按照主流车型车门钣金的通用安装孔位标准设计，可直接替换同规格的原厂铰链，无需对安装位进行二次打孔修改，降低改装与维修的装配难度。铰链整体采用金属材质设计，表面做防锈钝化处理，可适应户外高低温、潮湿、多尘的复杂使用环境，长期使用不会出现锈蚀、转动阻力增大的问题，铰接位置的端部做封边处理，可阻挡灰尘、水汽进入轴套内部，延长铰接副的使用寿命，开合过程中无多余旷量，能够精准控制车门的转动轨迹，避免车门开合时与车身侧围、翼子板发生剐蹭。
