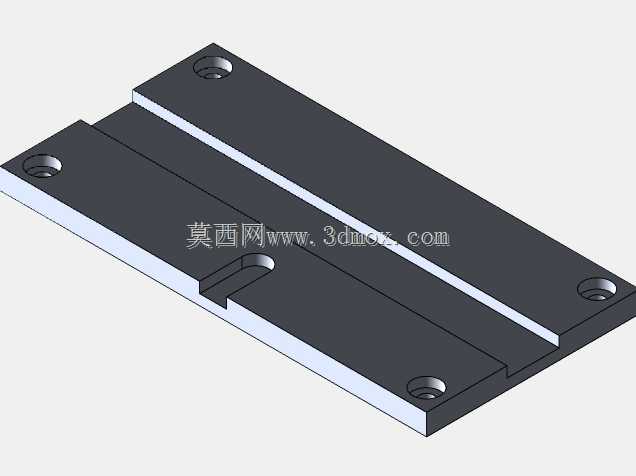

双槽带沉孔安装式长条定位垫板

这款长条定位垫板属于工业装配场景中常用的基础支撑定位构件，主要应用在工装夹具搭建、自动化生产线工位定位、小型设备模组安装、检测治具承载等场景中，作为安装基准件承担承载、定位、导向、间隔调整的作用，能够为上方安装的功能组件提供平整稳定的安装基准面，同时通过自身的槽位结构实现安装位置的微调适配，降低装配过程中的对位难度，提升模组搭建的适配灵活性。从功能特性来看，该垫板整体为矩形长条式结构，主体采用平整板材加工而成，板面设置两条平行的通长凹槽，凹槽一方面可以作为安装导向槽，配合紧固件实现上方组件沿槽长方向的位置调整，另一方面可以在装配时容纳多余的粘接剂、细小碎屑，避免异物垫起影响安装平面度，同时也能减少板面与安装件的接触面积，降低平面加工精度要求的同时保证接触贴合的稳定性。垫板四个角位分别设置了沉头安装孔，沉孔结构可以让内六角螺栓等紧固件安装后头部完全沉入板体内部，不会突出板面影响上方组件的平整安装，四个角位的孔位布局能够保证垫板安装到基座后受力均匀，不会出现单侧翘起、受力变形的问题，其中一侧板边还设置了一个U型开口槽，该槽位可作为侧向定位卡位或者走线让位结构，适配需要侧向引出管线或者侧边定位的安装需求。设计思路上，这款垫板优先考虑了安装适配性与结构稳定性，整体采用对称式布局设计，除单侧U型槽外主体结构沿长度方向中轴对称，既可以正向安装也可以根据需求反向安装使用，双平行槽的间距经过合理规划，能够适配多数常规小型功能模组的安装孔距，避免槽位间距过窄导致安装干涉、过宽导致支撑稳定性不足的问题；板体厚度经过合理选型，既保证了自身的结构刚性，在常规锁紧力下不会发生弯曲变形，又不会因为过厚导致整体安装高度过高，挤占设备内部的安装空间。安装边界方面，该垫板整体为扁平长条形结构，安装时需要保证基座安装面的平面度在合理范围内，避免基座不平导致垫板锁紧后出现内应力变形；四个沉孔的孔径适配常规规格的内六角圆柱头螺栓，安装时螺栓锁紧扭矩需要控制在合理范围，避免扭矩过大导致板体孔位周边出现压溃变形；双通槽的宽度适配对应规格的T型螺栓或者滑块螺母，调整上方组件位置时需要先松脱槽内紧固件，调整到位后再对称锁紧，避免单侧锁紧导致组件偏移；侧边的U型槽可根据实际使用需求选择作为定位卡位或者让位结构，作为定位使用时可配合对应直径的定位销实现快速对位，作为让位使用时可穿过直径小于槽宽的管线、杆件等结构，不会与板体发生干涉。
