嵌入式安装盒内置承托板结构设计

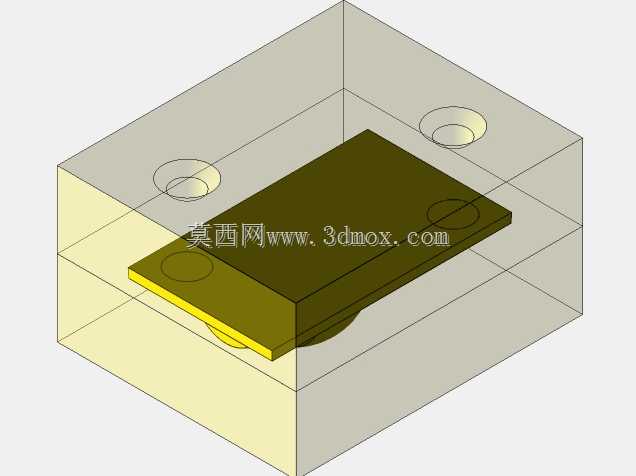

该结构主要应用于小型电子元器件、传感模块的嵌入式安装场景，常见于工业控制柜内部、设备操作台面板、建筑弱电井内嵌装配等工况，用来为内置功能模块提供稳定的防护与定位承托，避免模块在设备运行过程中受振动、外力磕碰出现移位或接线松脱的问题。从实际用途来看，外层的半透明腔体为嵌入式安装的外壳主体，安装时可将整个腔体嵌入预先开好的安装槽位内，腔体顶面的两个通孔为安装定位孔，可配合紧固件实现腔体与安装基面的固定，防止腔体从安装位脱出；腔体内部的深色承托板为核心承载部件，用来放置需要内置的功能模块，承托板边缘的凸边结构可与腔体内壁的限位台阶配合，实现承托板在腔体内的高度定位，避免承托板在腔体内出现上下窜动。承托板表面预留的圆形凹位为模块定位槽，可对应功能模块底部的定位凸点，放置模块时可快速完成对位，无需额外调整位置就能保证模块与腔体的相对位置精度，同时承托板下方预留的弧形避让空间，可容纳模块底部突出的接线端子或散热凸台，避免装配时出现结构干涉，保证模块可以完全贴合承托板表面放置。设计过程中优先考虑了装配的便捷性，腔体采用直壁式内腔设计，没有复杂的倒扣结构，承托板可直接从腔体开口处水平推入到位，无需额外的卡扣或紧固件就能完成承托板的预固定，降低装配工序的复杂度；安装边界方面，腔体整体为规整的长方体外形，所有外棱边做了微小的倒角处理，嵌入安装槽时不会刮伤槽位边缘，顶面的定位孔中心距与常规面板安装的孔位标准匹配，可直接适配通用的安装开孔尺寸，无需针对该结构单独定制开孔模板；承托板的尺寸与腔体内腔的宽度、深度完全匹配，侧边与腔体内壁的间隙控制在合理装配公差范围内，既不会因为间隙过大导致承托板晃动，也不会因为间隙过小出现装配卡滞的问题。同时腔体的分层结构设计也兼顾了后期维护的便利性，需要更换内置模块时，只需拆下腔体顶面的紧固件，即可将承托板连同模块一起从腔体内取出，无需将整个腔体从安装基面拆下，大幅降低后期维护的操作难度，适合在需要频繁检修更换内置模块的应用场景中使用。
