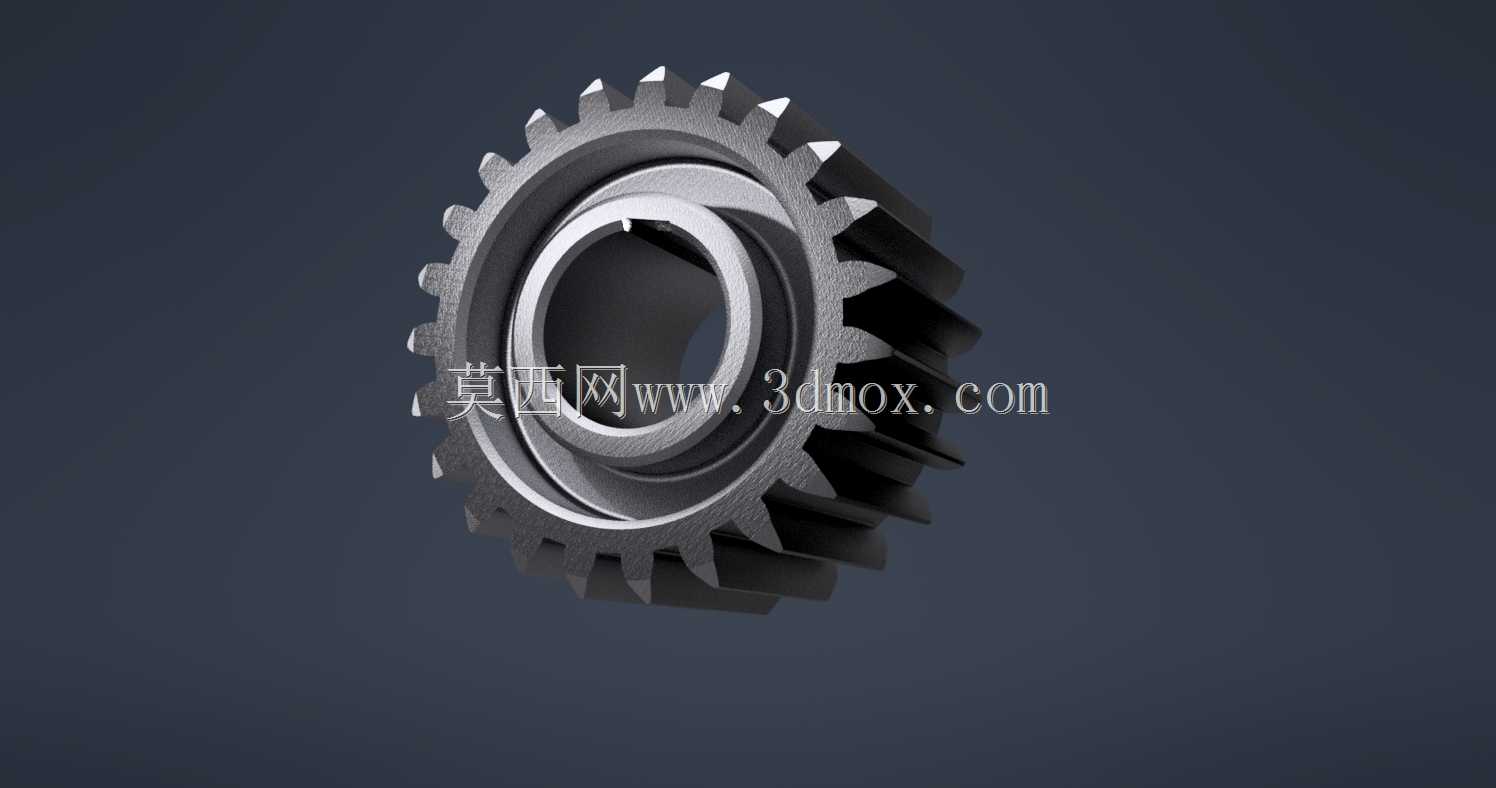

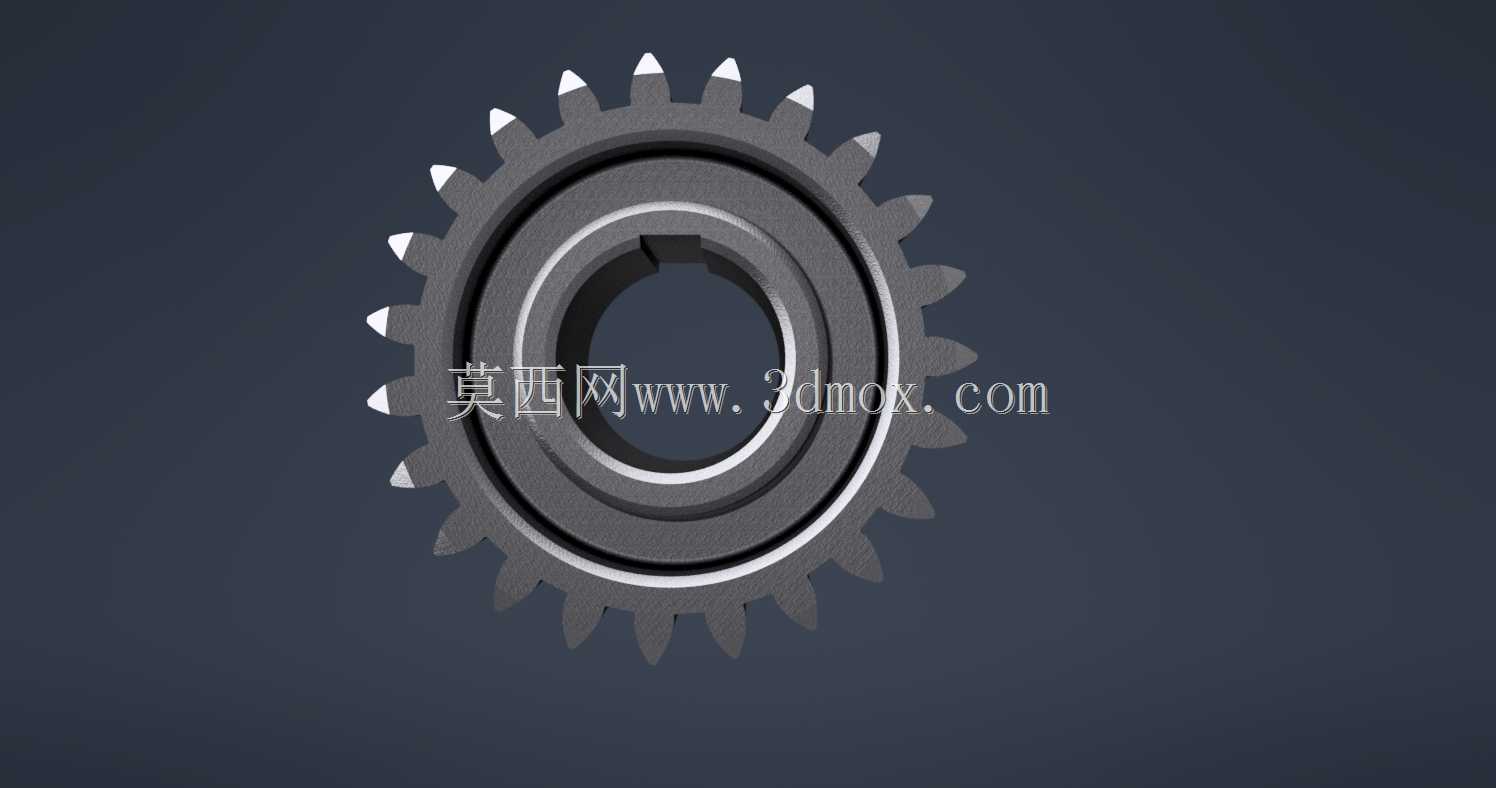

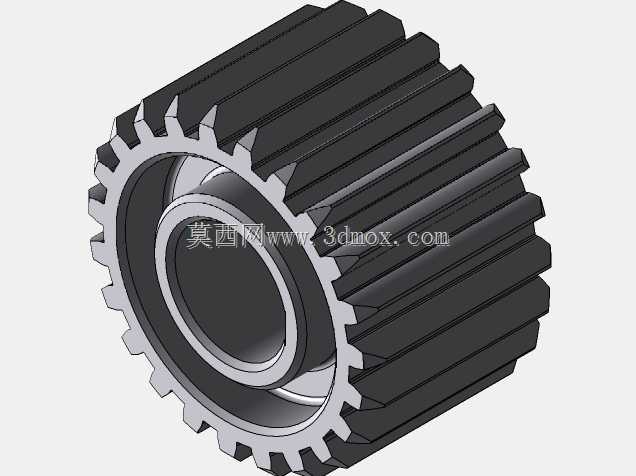

渐开线标准直齿圆柱传动齿轮结构

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递构件，常见于各类需要定传动比动力输送的机械设备场景中，涵盖普通机床进给传动箱、小型输送机驱动单元、农用机械变速机构、轻工包装设备传动链路等多个工业领域，核心作用是在平行轴之间传递旋转扭矩与运动，通过轮齿的精准啮合实现稳定的转速变换与动力传输，保障整套传动系统运行的平稳性与传动精度。该齿轮采用标准渐开线齿形设计，齿廓曲线基于基圆生成，通过参数化方程构建精准的齿形轮廓，齿顶圆、齿根圆与分度圆的尺寸匹配标准模数规范，轮齿沿轮毂周向均匀排布，啮合过程中重合度符合通用传动设计要求，可有效降低传动过程中的冲击与噪声，保障动力传递的效率与可靠性。齿轮整体采用同轴式结构设计，中心设置带定位台阶的安装轴孔，可与对应直径的传动轴实现精准配合，轴孔内侧预留有键槽安装位，能够通过平键连接实现齿轮与轴的周向固定，避免传动过程中出现相对打滑的问题；轮毂部分做了加厚处理，可提升齿轮与轴配合段的结构强度，分散轮齿啮合时传递到轴孔位置的应力，降低长期交变载荷下的轮毂开裂风险。齿宽尺寸经过匹配设计，既能够保障足够的啮合接触面积以传递额定扭矩，又不会因齿宽过大导致偏载问题加剧，轮齿端部做了微小的倒角处理，既能够在装配过程中起到导向作用，方便与配对齿轮顺利啮合，也可以去除齿端加工产生的毛刺，避免运行过程中出现应力集中导致的齿端崩损。设计过程中首先完成基准坐标系与基圆、分度圆、齿顶圆、齿根圆的草绘构建，通过参数化方程生成单侧渐开线齿廓曲线，对曲线做镜像修剪后完成单个齿槽的轮廓绘制，通过圆周阵列操作生成全部轮齿结构，之后对齿根位置做圆角过渡处理，优化应力分布状态，最后完成中心轴孔、定位台阶与键槽的结构设计，整体结构完全符合机械设计手册中关于标准直齿圆柱齿轮的设计规范，可直接用于常规载荷工况下的传动系统装配，安装时需保障齿轮与配对齿轮的中心距符合设计公差要求，齿面啮合间隙控制在合理区间，同时保障齿轮端面与传动轴的垂直度，避免运行过程中出现偏载、卡滞等问题，延长齿轮的实际使用寿命。
