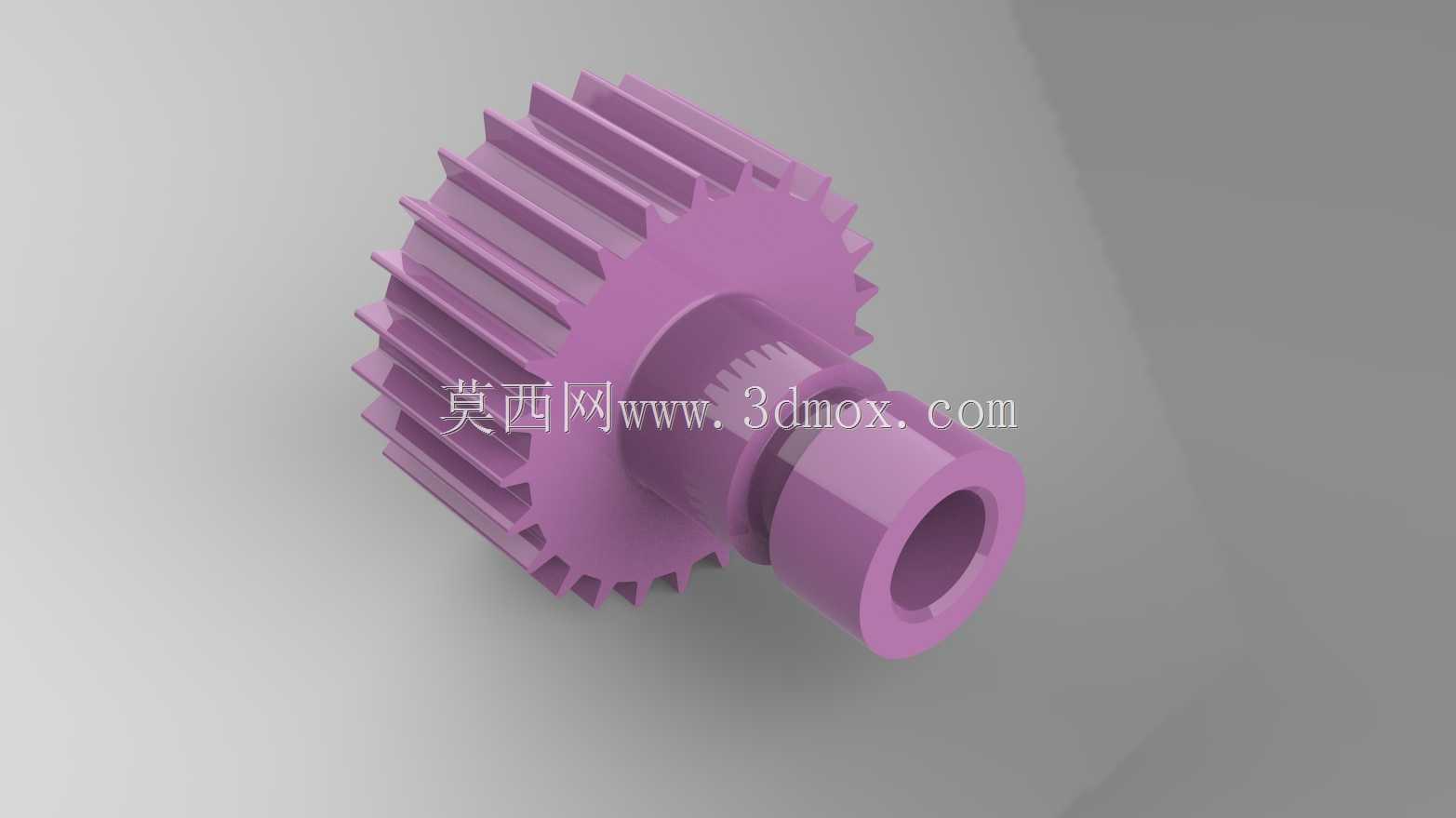

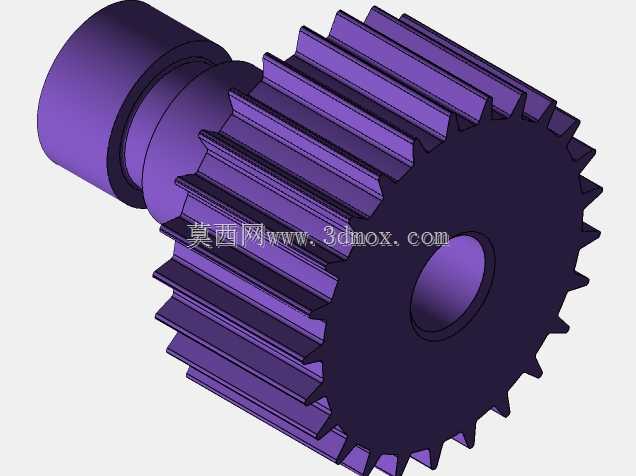

带同轴连接轴段的双联直齿圆柱齿轮

这款双联直齿圆柱齿轮是机械传动系统中的核心传动零件，主要应用于需要多级定传动比变速的紧凑传动场景中，常见于小型精密机床进给箱、台式钻床变速机构、轻工包装机械传动单元、小型自动化输送设备的动力传递模块，也可用于教学实训类传动演示装置中，承担动力传递、转速匹配、扭矩输出的核心作用。该零件将两个不同齿数的直齿圆柱齿轮与中空安装轴段整合为一体式结构，相比分体装配的齿轮组，省去了齿轮间的轴向定位连接件，能大幅缩减传动机构的轴向安装空间，同时避免了分体装配带来的同轴度误差，提升传动过程的平稳性，降低高速运转时的偏载振动风险。从功能特性来看，该齿轮的两组轮齿分别对应不同的啮合传动副，可通过与不同位置的固定齿轮啮合，实现两档固定传动比的动力输出，满足设备在不同工况下的转速与扭矩切换需求；中空的轴段设计可直接穿装在固定芯轴上，轴段内壁可加装轴套或轴承来降低转动摩擦，轴段端部的限位台阶可实现轴向定位，防止齿轮运转过程中发生轴向窜动，保证轮齿啮合的有效接触长度。设计过程中，首先根据传动系统的转速、扭矩需求确定两组齿轮的模数、齿数、压力角等核心齿形参数，保证齿面接触强度与齿根弯曲强度满足额定载荷下的使用寿命要求；其次统筹考虑安装空间的轴向与径向边界，将大齿圈的齿顶圆直径控制在啮合所需的最小径向尺寸内，合理排布两组齿轮的轴向间距，避免换挡啮合时出现齿间干涉；同时对轴段的内径、配合面长度进行匹配设计，保证与安装芯轴的配合精度符合传动公差要求，轴段与齿轮衔接位置做圆角过渡处理，降低应力集中风险，提升零件整体结构强度。外形结构上，大直径齿圈位于靠近轴段根部的位置，小直径齿圈紧邻大齿圈布置，整体结构沿中心轴线完全对称，保证高速转动时的动平衡性能，轮齿采用标准渐开线齿形，啮合传动时传动比恒定，冲击与噪声较小，能适配常规润滑条件下的长期连续运转工况。
