带同轴凸台的直齿传动齿轮结构设计

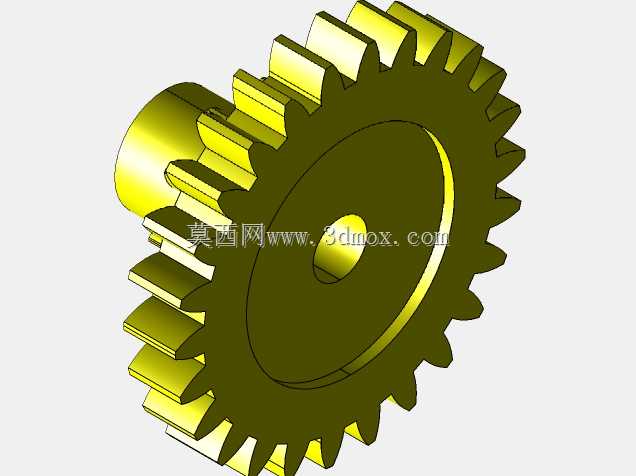

这款带同轴凸台的直齿圆柱齿轮，是机械传动系统中应用极为广泛的基础动力传递零件，主要适配中小载荷的定轴传动场景，常见于小型轻工设备、桌面级传动机构、精密仪器进给单元、小型动力输出模组当中，承担着传递旋转扭矩、匹配传动转速、改变动力输出方向的核心作用，能够在平行轴布局的传动链路中实现稳定的动力衔接，保障整套传动系统的转速与扭矩输出符合设计预期。

从功能特性来看，该齿轮采用标准渐开线直齿齿形设计，齿向与齿轮轴线保持平行，啮合传动过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，传动过程中齿面接触均匀，瞬时传动比恒定，能够有效降低传动过程中的转速波动，保障动力输出的平稳性。齿轮主体一侧设计有一体化同轴凸台结构，凸台与齿轮本体为同材质整体成型，既可以作为齿轮安装时的轴向定位基准，抵靠在安装基座或轴承端面实现快速装配定位，也能够提升齿轮轮毂部位的结构强度，避免齿轮在传递较大扭矩时轮毂部位出现应力开裂的问题，同时凸台的外圆面还可作为安装隔套、密封件的配合面，拓展了零件的装配适配性。齿轮中心开设的通孔为安装轴配合孔，可与对应直径的传动轴通过键连接、过盈配合等方式实现周向固定，保障扭矩传递过程中齿轮与轴不会出现相对打滑的情况。

在设计思路层面，这款齿轮的齿形参数按照通用直齿圆柱齿轮的啮合标准进行匹配设计，齿顶高、齿根高、齿距等参数均符合常规传动啮合要求，能够与同模数的其他直齿轮实现顺畅啮合，无需额外定制配对零件，大幅降低了整套传动机构的配件采购与维护成本。结构设计上采用一体化成型的方案，将定位凸台与齿轮本体整合为单一零件，减少了装配环节的零件数量，既降低了装配复杂度，也避免了多零件拼接带来的装配累积误差，提升了传动精度。齿根部位做了合理的圆角过渡处理，能够有效分散齿根部位的弯曲应力，避免齿轮在频繁正反转、冲击载荷工况下出现齿根断裂的失效问题，提升了零件的疲劳使用寿命。

从安装边界与尺寸适配来看，该齿轮的轴向总长度由齿宽与单侧凸台的轴向长度共同构成，安装时需要预留足够的轴向空间，既要保障齿轮与配对齿轮的啮合齿宽完全对齐，也要预留出凸台定位、紧固件安装的轴向余量；径向尺寸以齿顶圆直径为最大边界，安装时需要保障齿顶圆与周边的壳体、其他传动零件之间留有足够的安全间隙，避免运转过程中出现运动干涉。中心安装孔的尺寸与凸台的外圆尺寸保持同轴度设计要求，装配后能够有效控制齿轮的径向跳动量，降低传动过程中的振动与噪音，适配转速适中、载荷平稳的常规传动工况。
