大吨位起重作业用单钩吊钩结构设计

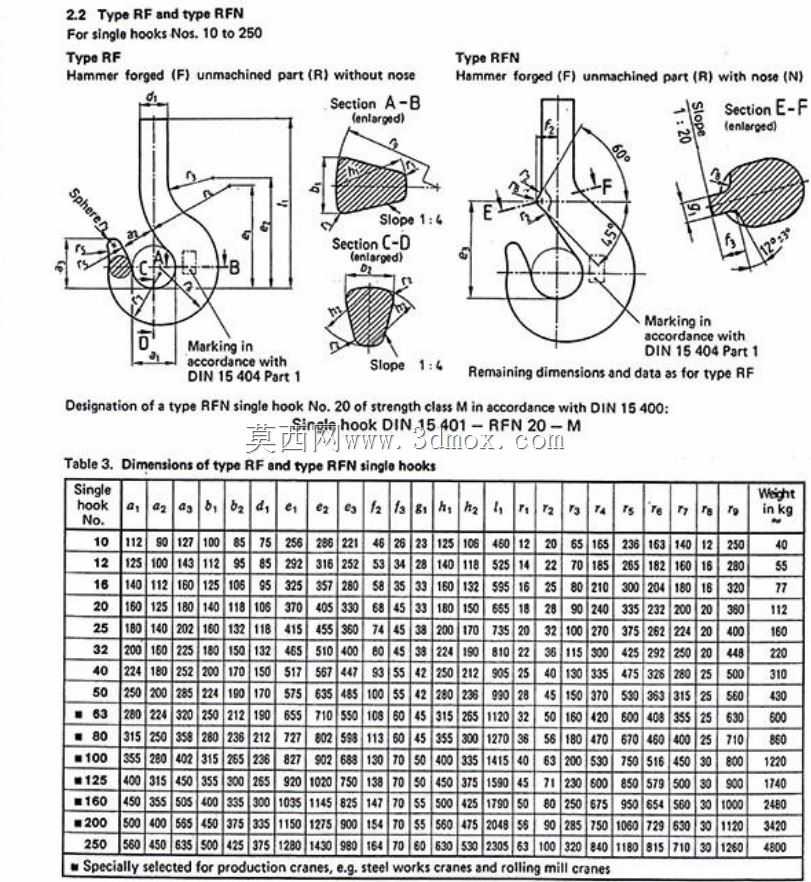

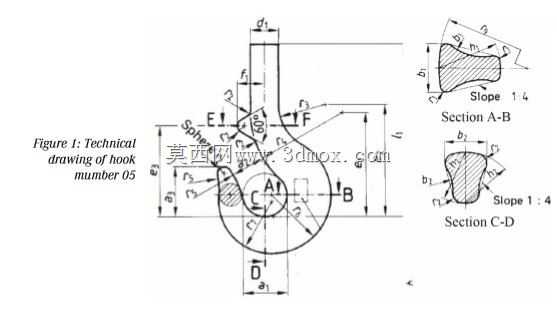

在冶金轧制、重型设备吊装、港口大宗货物装卸、大型钢结构施工等重载起重作业场景中，吊钩是连接起重卷扬机构与被吊载荷的核心承载部件，其结构强度、受力合理性直接决定起重作业的安全阈值，250吨级大吨位吊钩更是承担着百吨级以上载荷的传递作用，一旦出现结构失效将引发极为严重的生产安全事故。这款吊钩设计严格遵循DIN 15401标准中对应强度等级的单钩设计规范，区分无鼻RF型与带鼻RFN两种结构形式，采用锤锻成型的毛坯加工路径，通过锻造工艺细化金属内部晶粒流向，让纤维组织沿吊钩受力轮廓连续分布，从毛坯成型阶段就规避切削加工导致的金属流线切断问题，大幅提升吊钩本体的抗疲劳性能与冲击韧性。设计过程中针对吊钩的危险截面做了专项的受力优化，对钩身弯曲段、钩颈过渡区、钩尖承载接触面分别做了剖面放大设计，通过多组剖面的尺寸校核，让额定载荷下各截面的弯曲应力、拉应力、剪应力均控制在材料许用应力范围内，同时在钩颈与钩身的过渡位置采用大圆角平滑过渡，消除直角结构带来的应力集中隐患，避免交变载荷下疲劳裂纹的萌生。从结构尺寸来看，该吊钩覆盖了从10吨到250吨的载荷对应尺寸梯度，250吨规格的钩身开口尺寸、钩腔深度、钩颈直径均经过严格的受力验算，既保证吊索具、卸扣等配套吊具能够顺利挂入钩腔，不会出现卡滞、脱钩的风险，又控制整体外形尺寸不会过大，避免增加起重卷扬端的额外载荷与作业空间占用。带鼻结构的RFN型吊钩额外设置了保险挡片的安装位，可配套安装防脱棘爪，在吊装作业过程中阻挡吊索具从钩口意外滑出，适配作业幅度大、起升高度高、存在动态晃动的起重作业场景；无鼻的RF型吊钩结构更简洁，适配固定工位、载荷平稳的重载吊装场景，维护保养更为便捷。设计时还在吊钩指定位置预留了永久性标识的刻印区域，用于标注额定载荷、强度等级、生产批次等追溯信息，方便日常安全检查与载荷核验，钩身的斜面结构也做了尺寸公差限定，保证与吊钩横梁、推力轴承等配套部件的装配精度，让吊钩在承载时能够灵活转动，释放吊重带来的扭转应力，避免附加扭矩对钩身结构造成额外损伤。整体结构充分考虑了大吨位起重作业的实际工况，兼顾了承载安全性、装配适配性与使用便捷性，能够满足各类重型起重场景的高可靠性使用需求。
