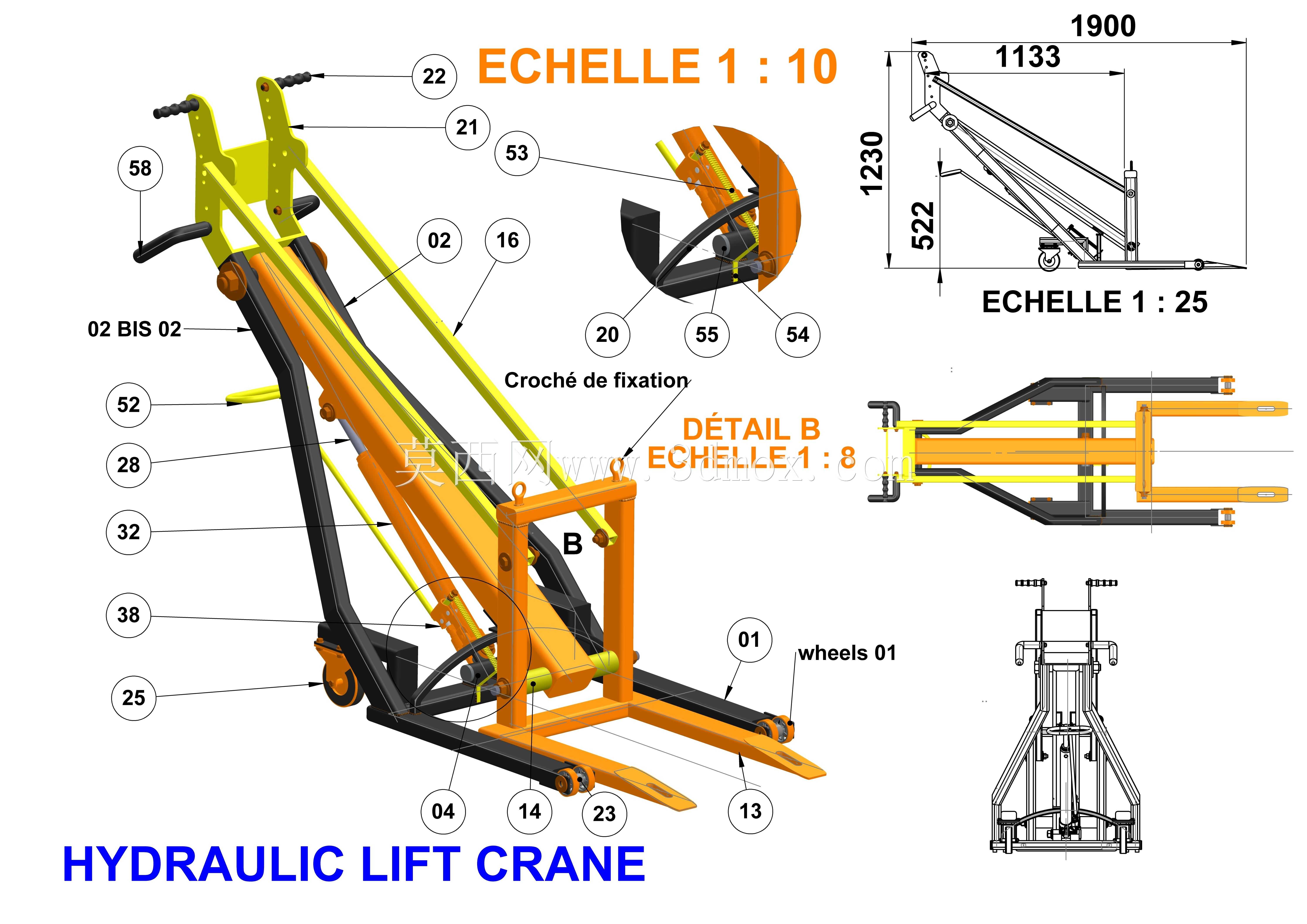

手动液压曲臂式起重搬运设备结构设计

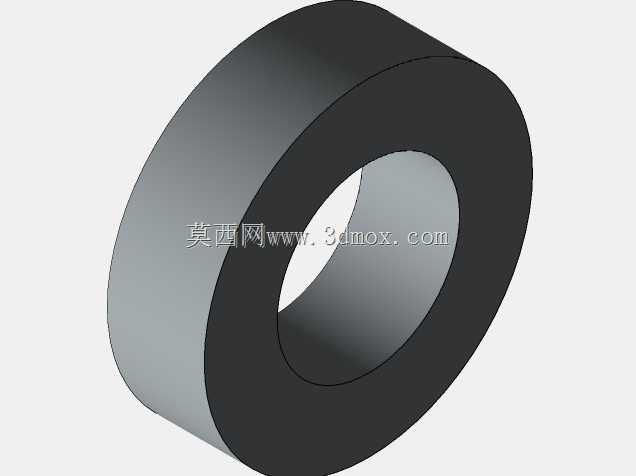

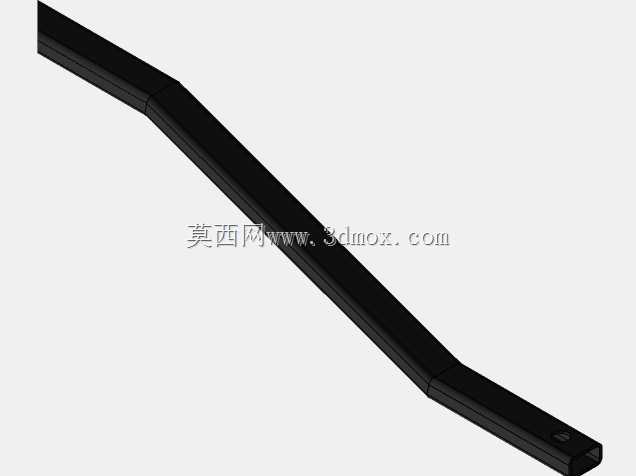

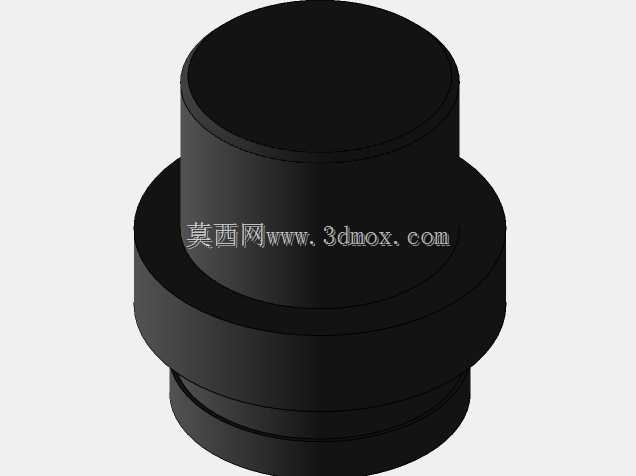

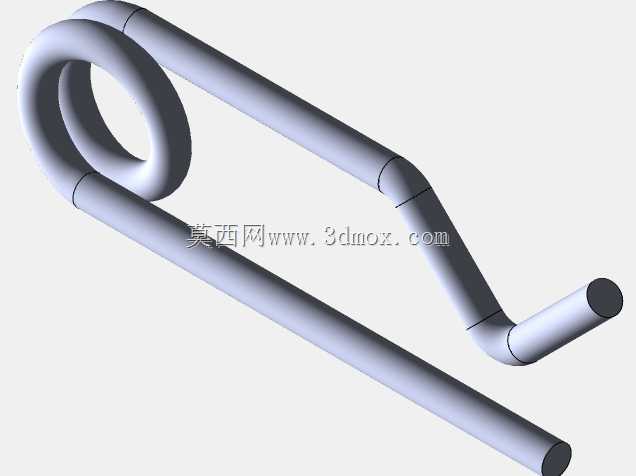

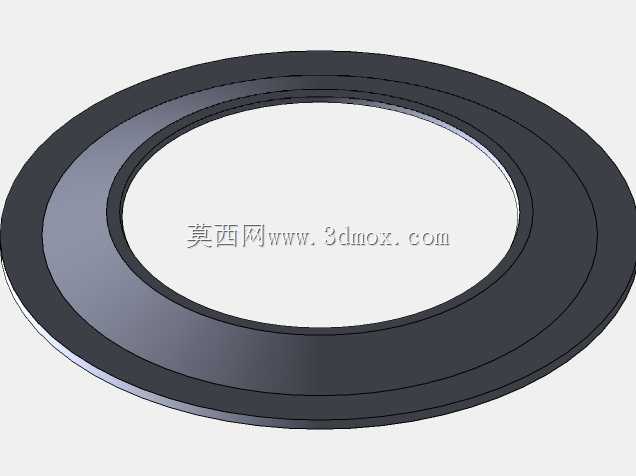

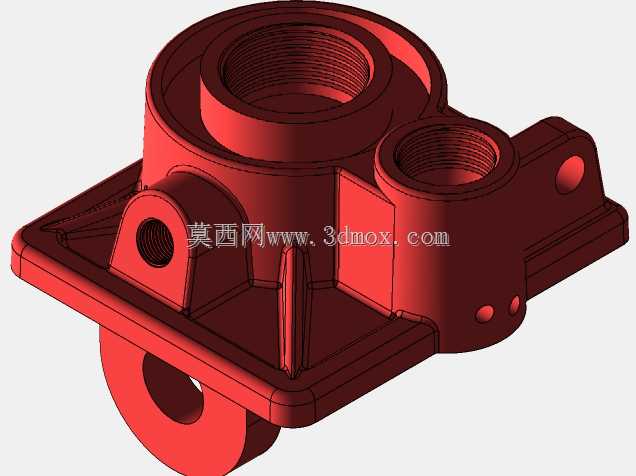

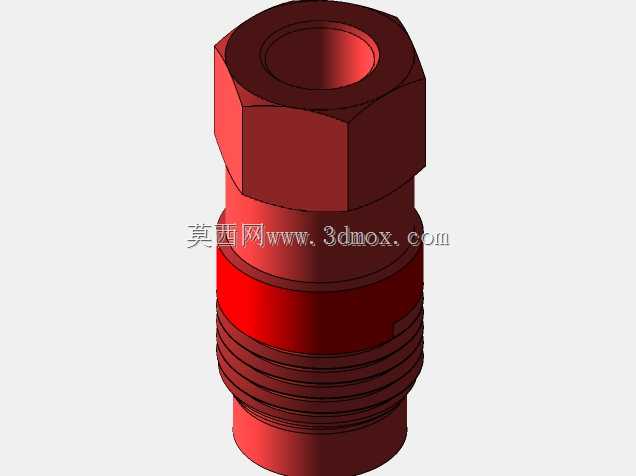

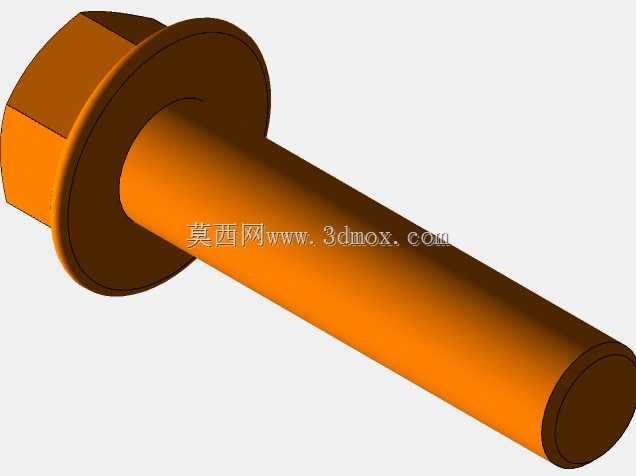

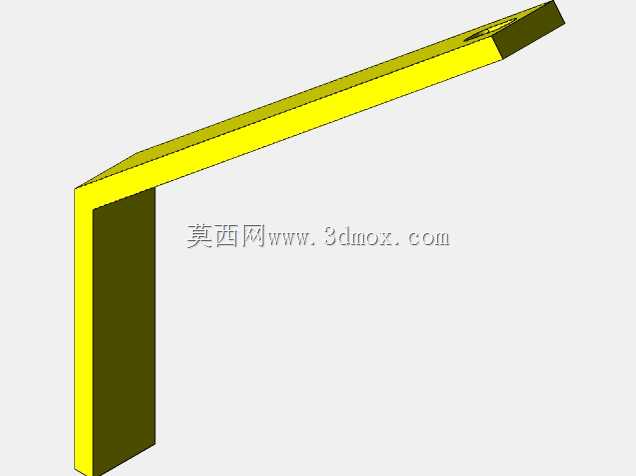

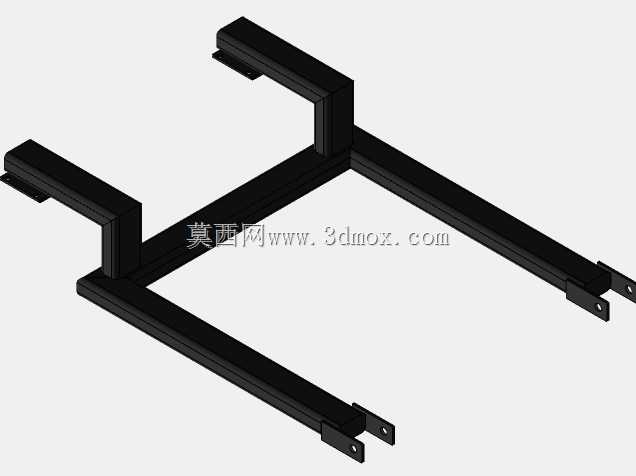

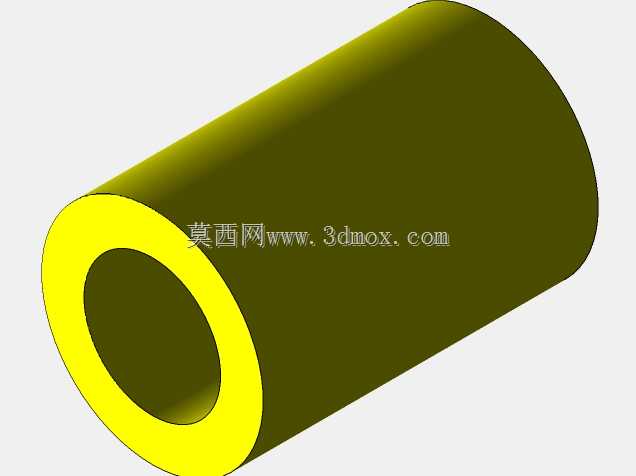

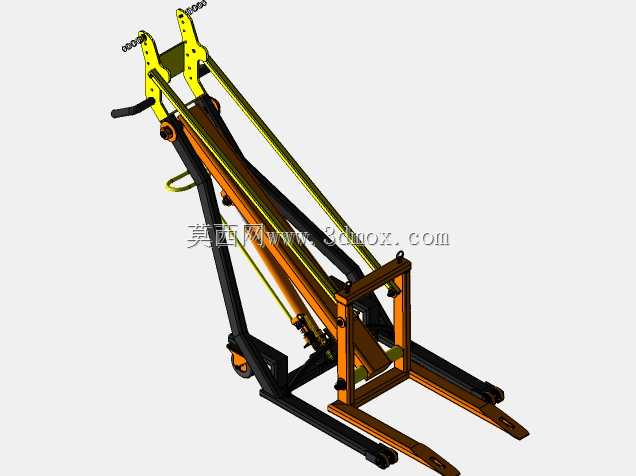

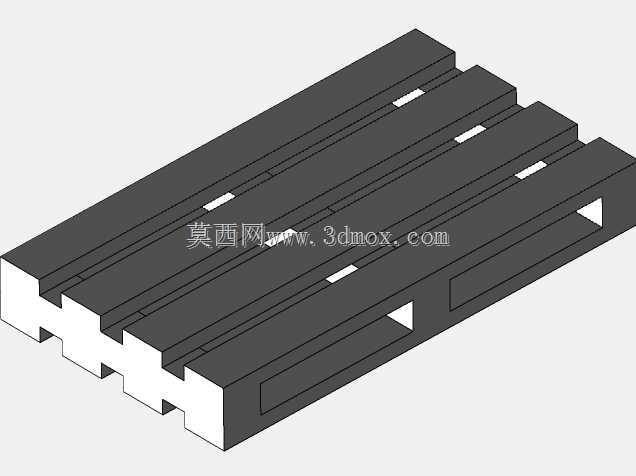

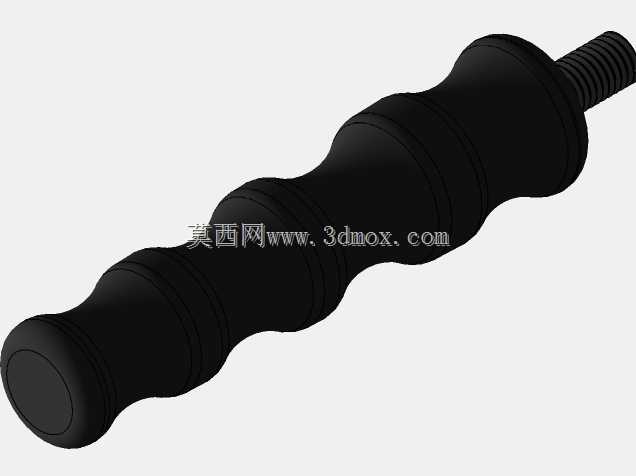

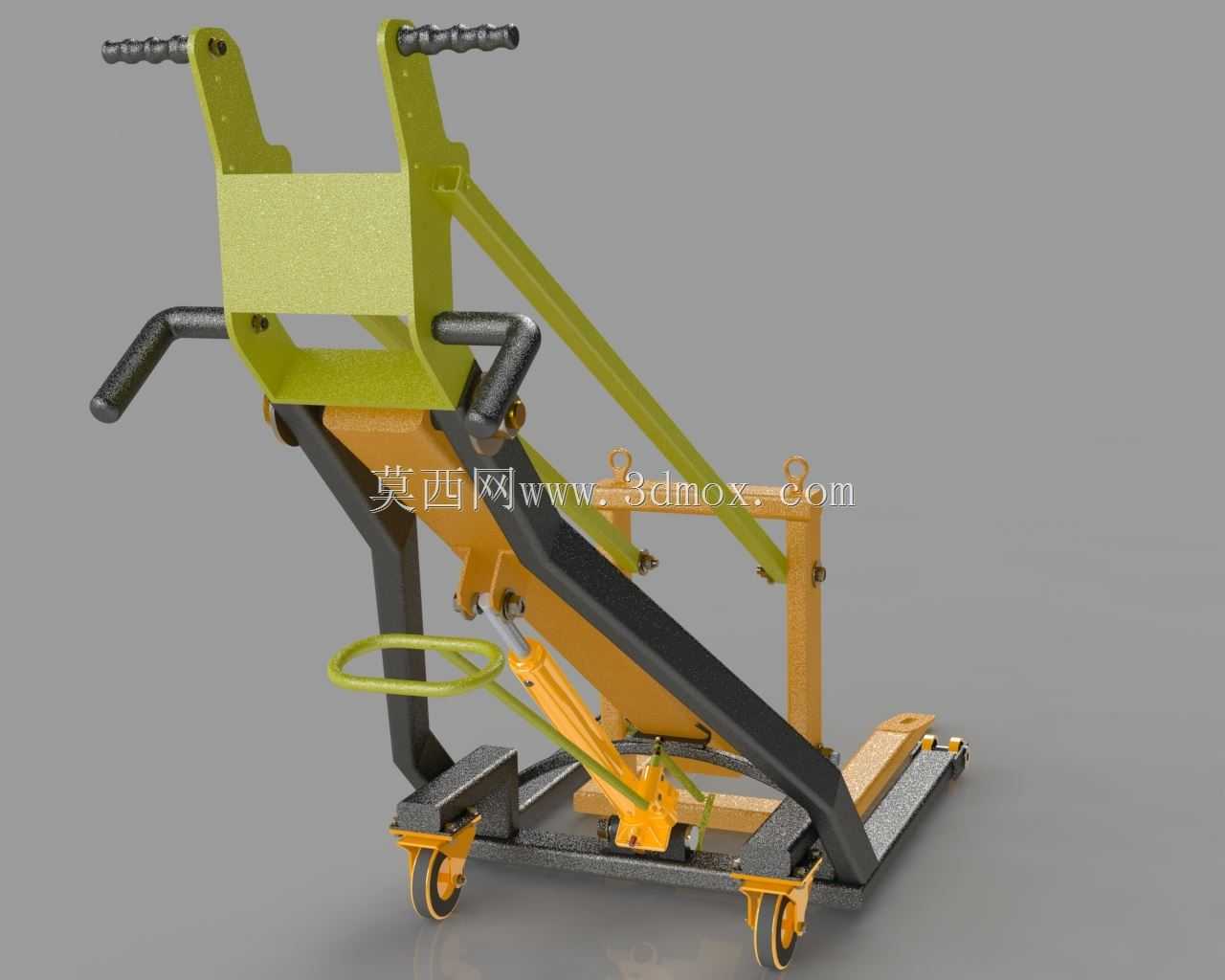

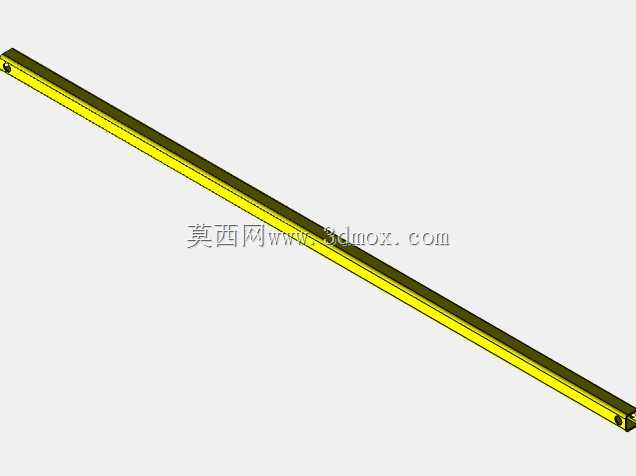

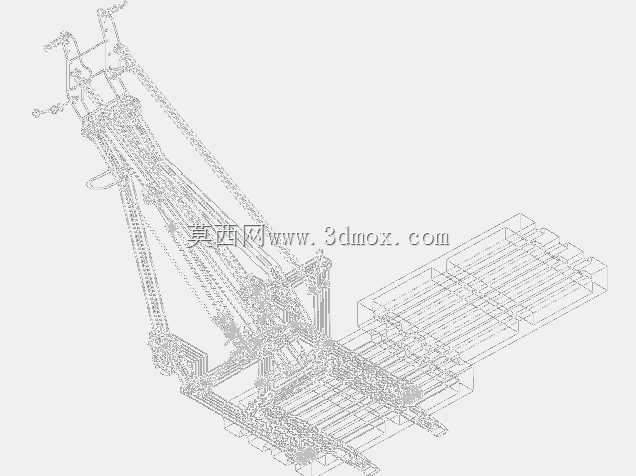

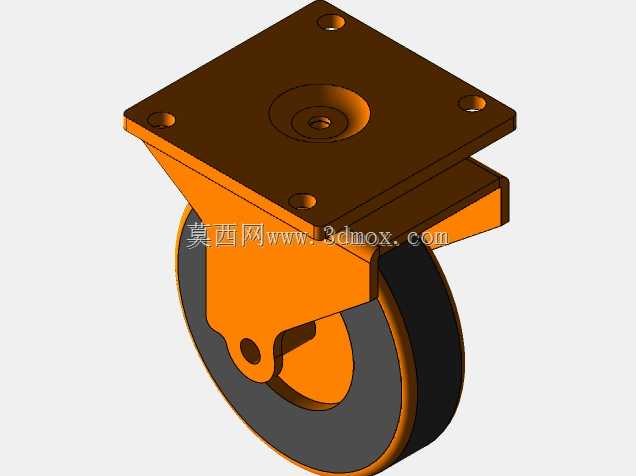

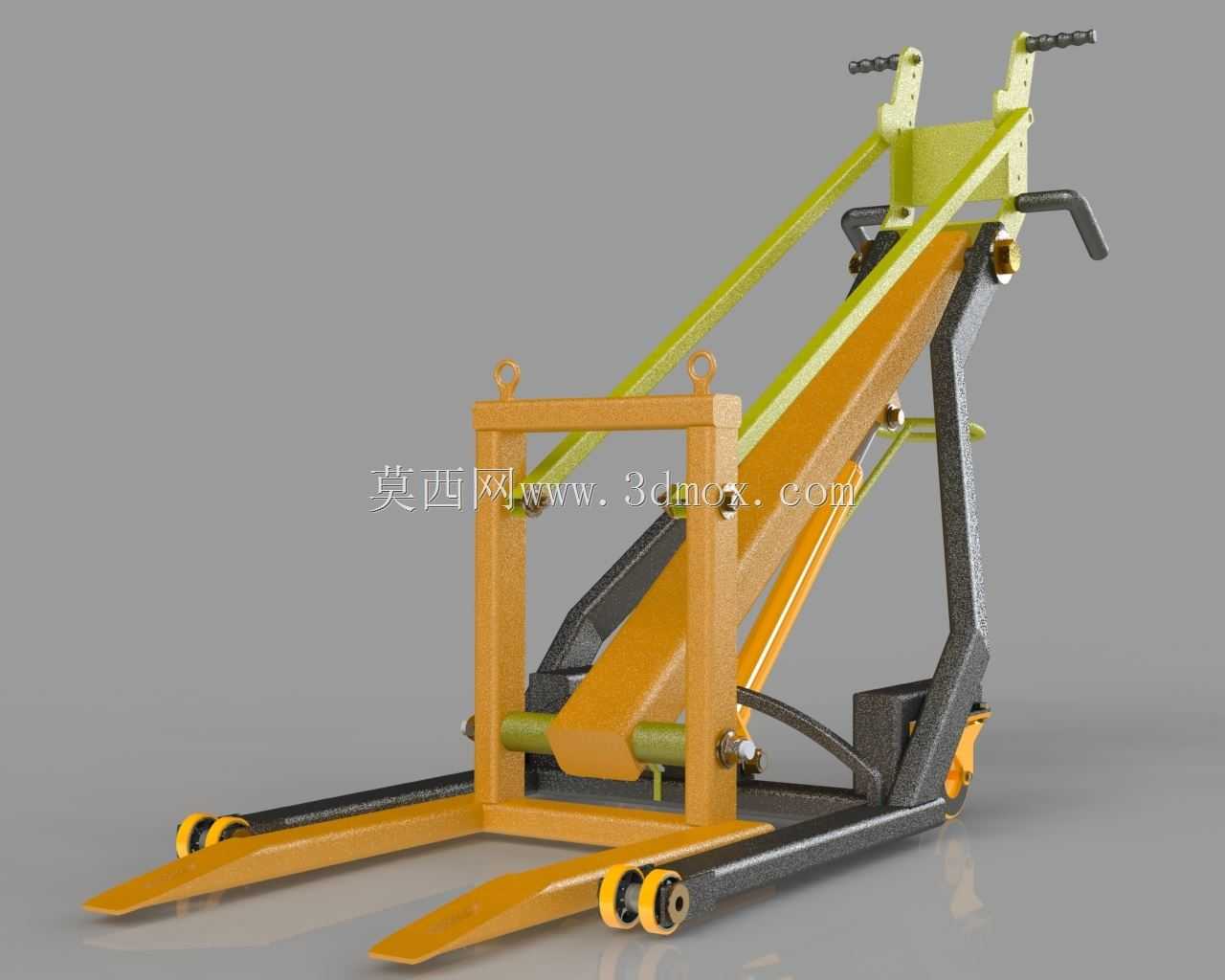

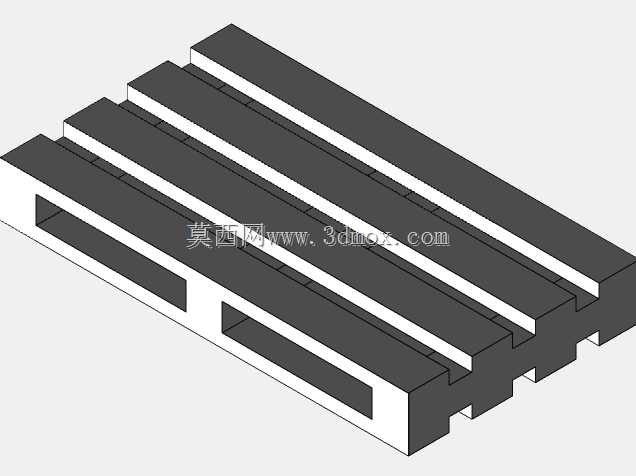

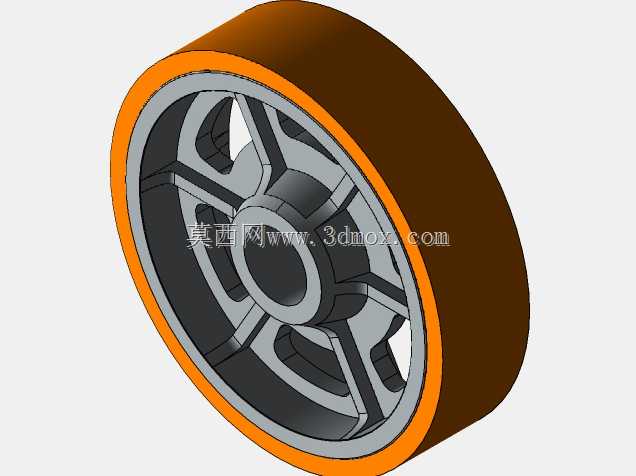

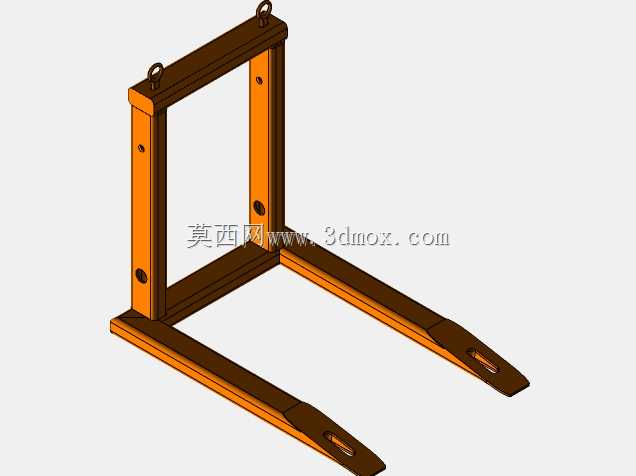

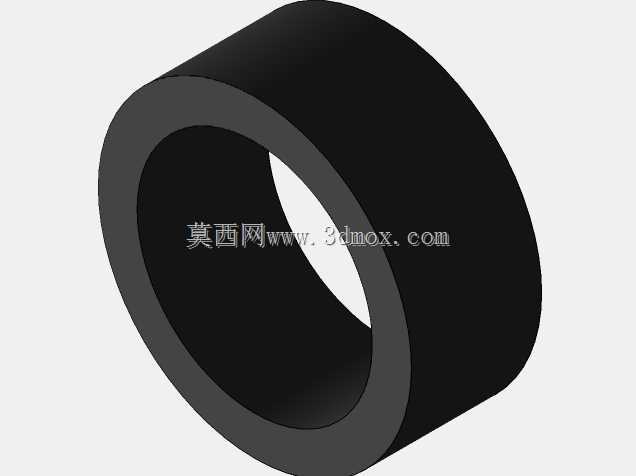

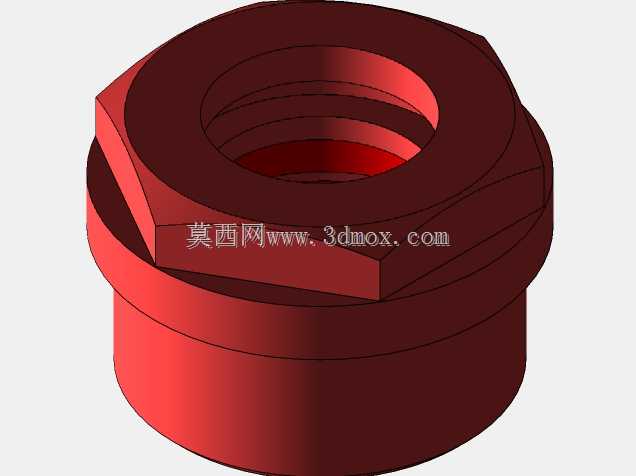

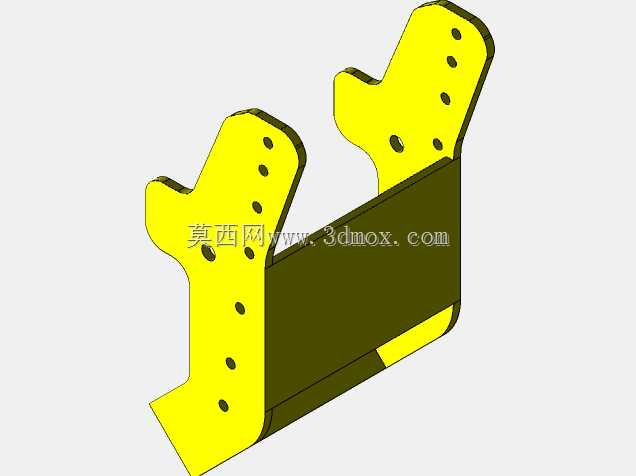

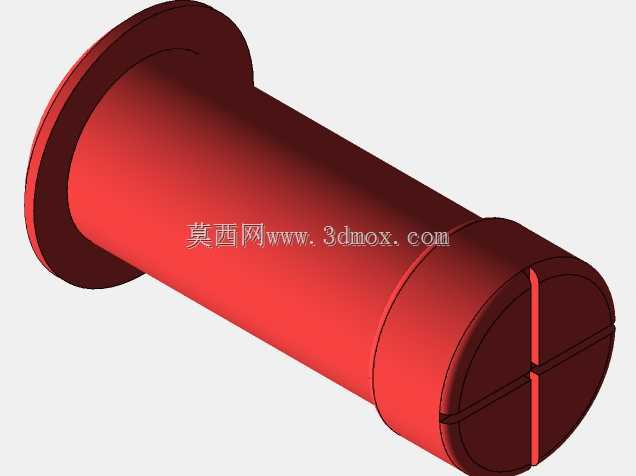

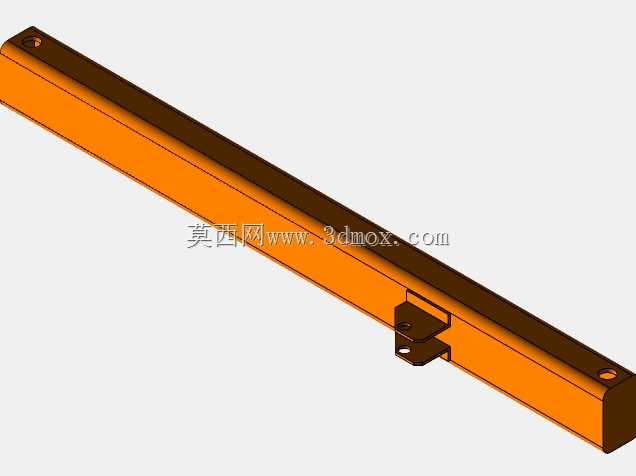

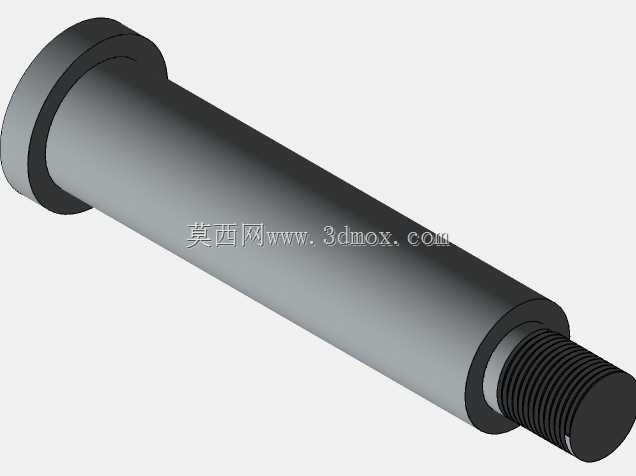

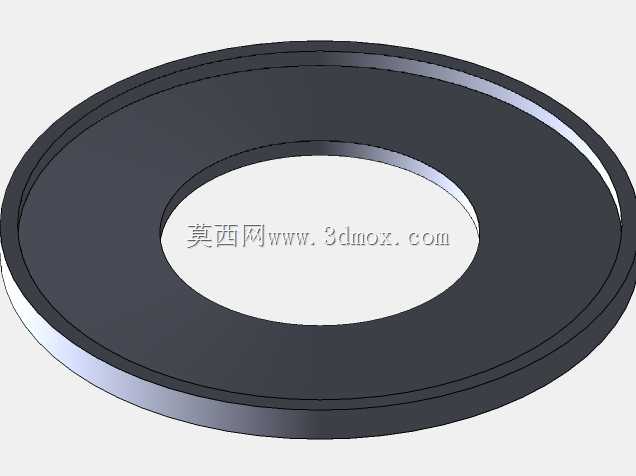

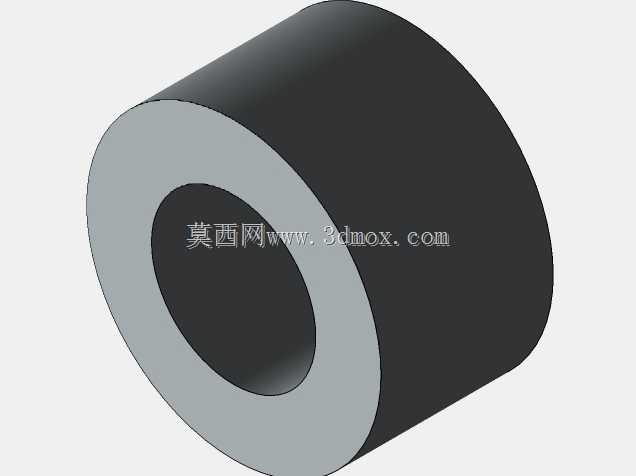

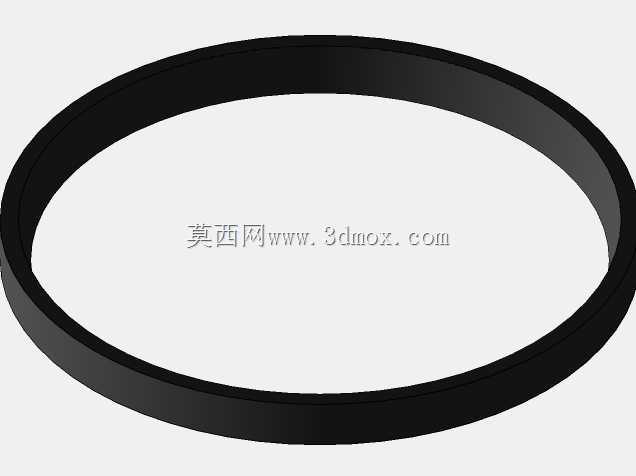

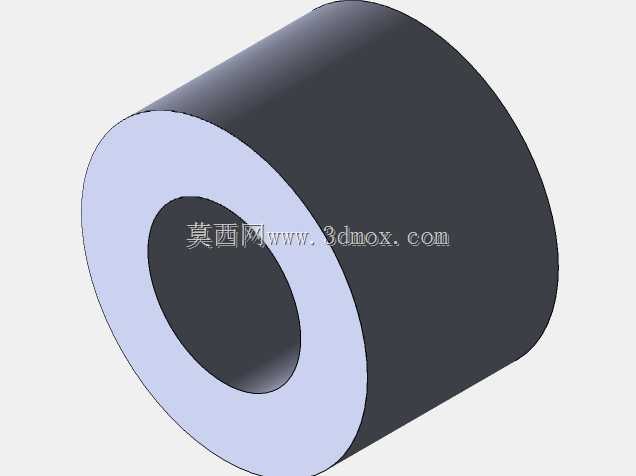

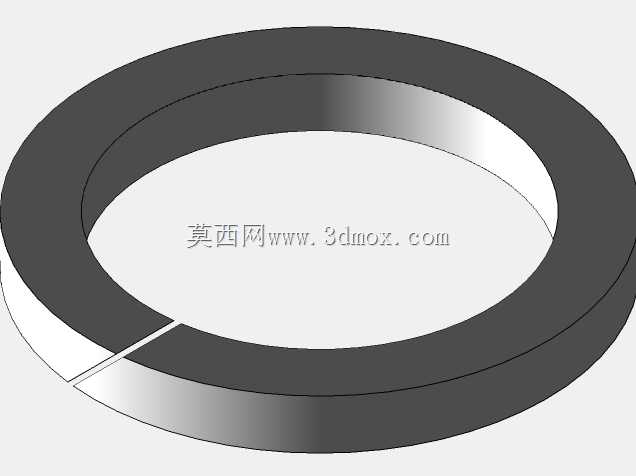

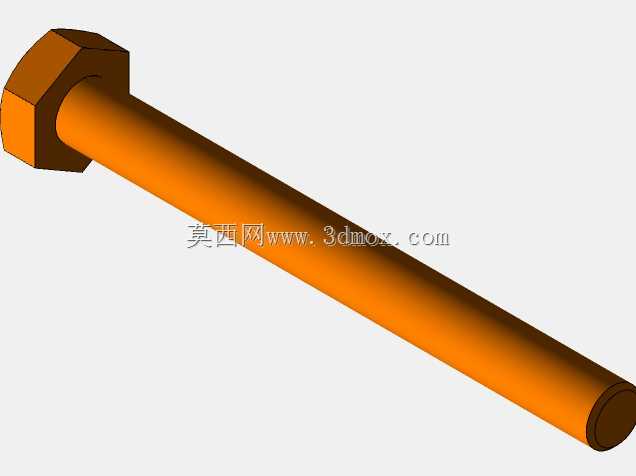

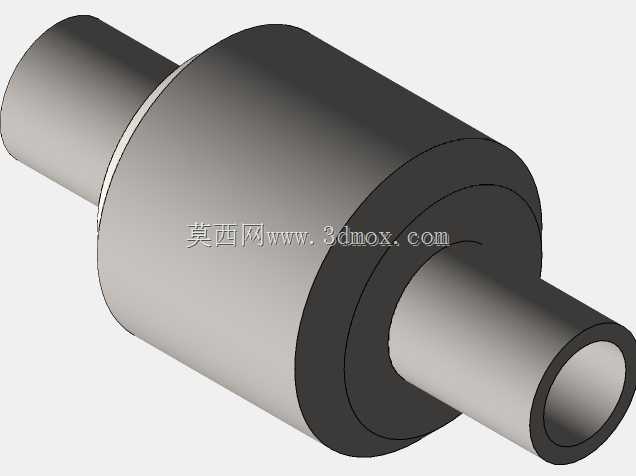

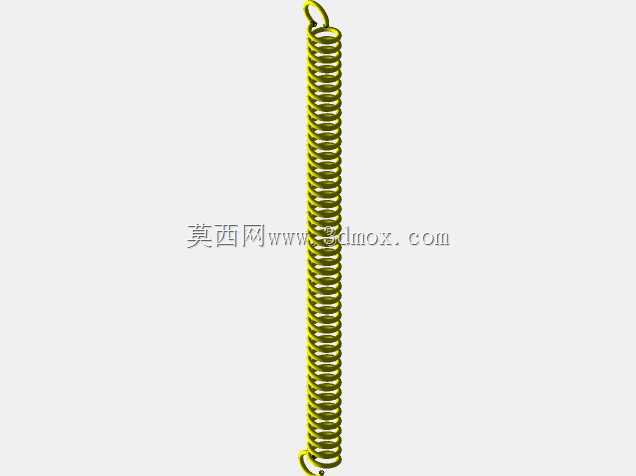

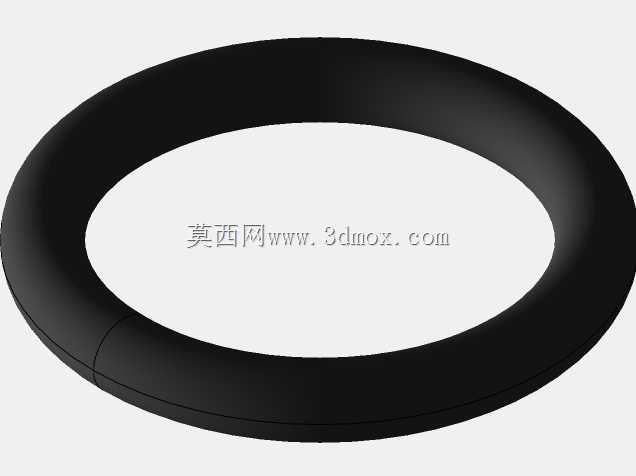

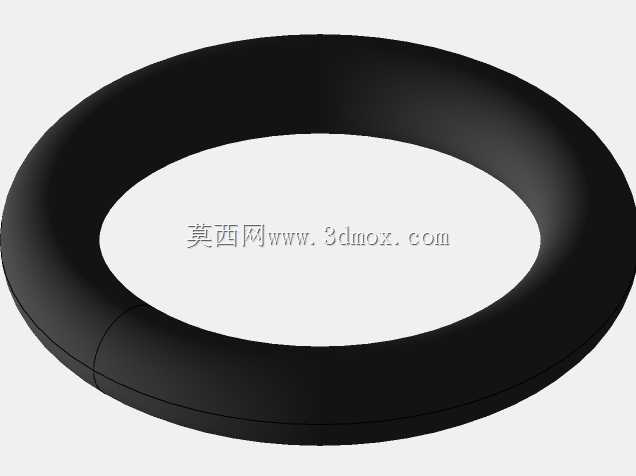

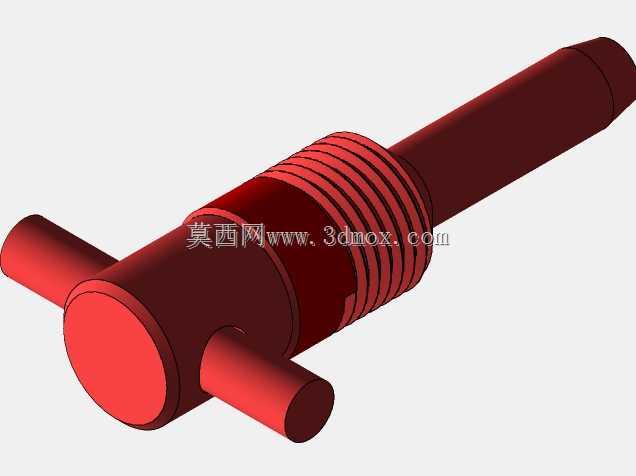

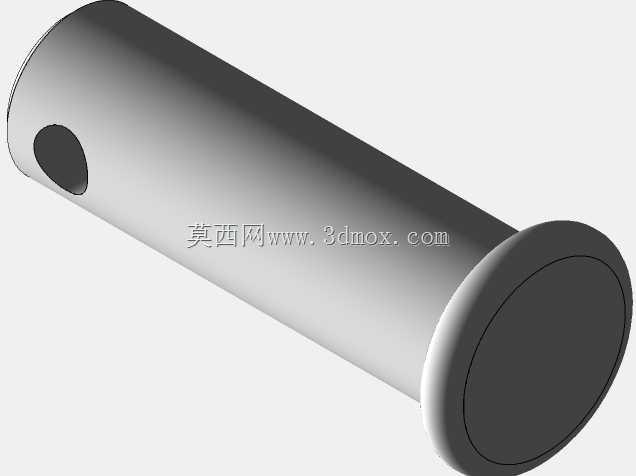

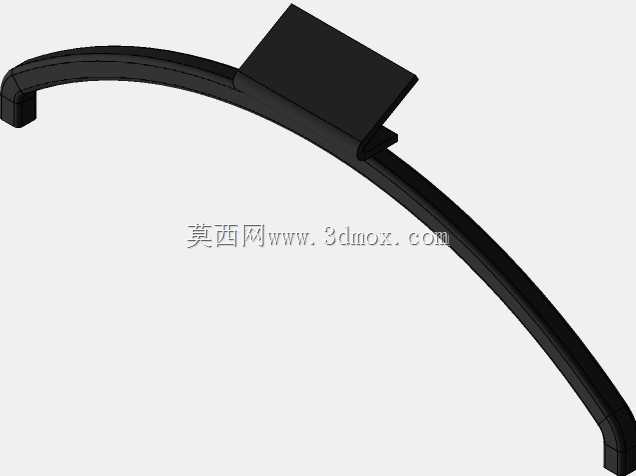

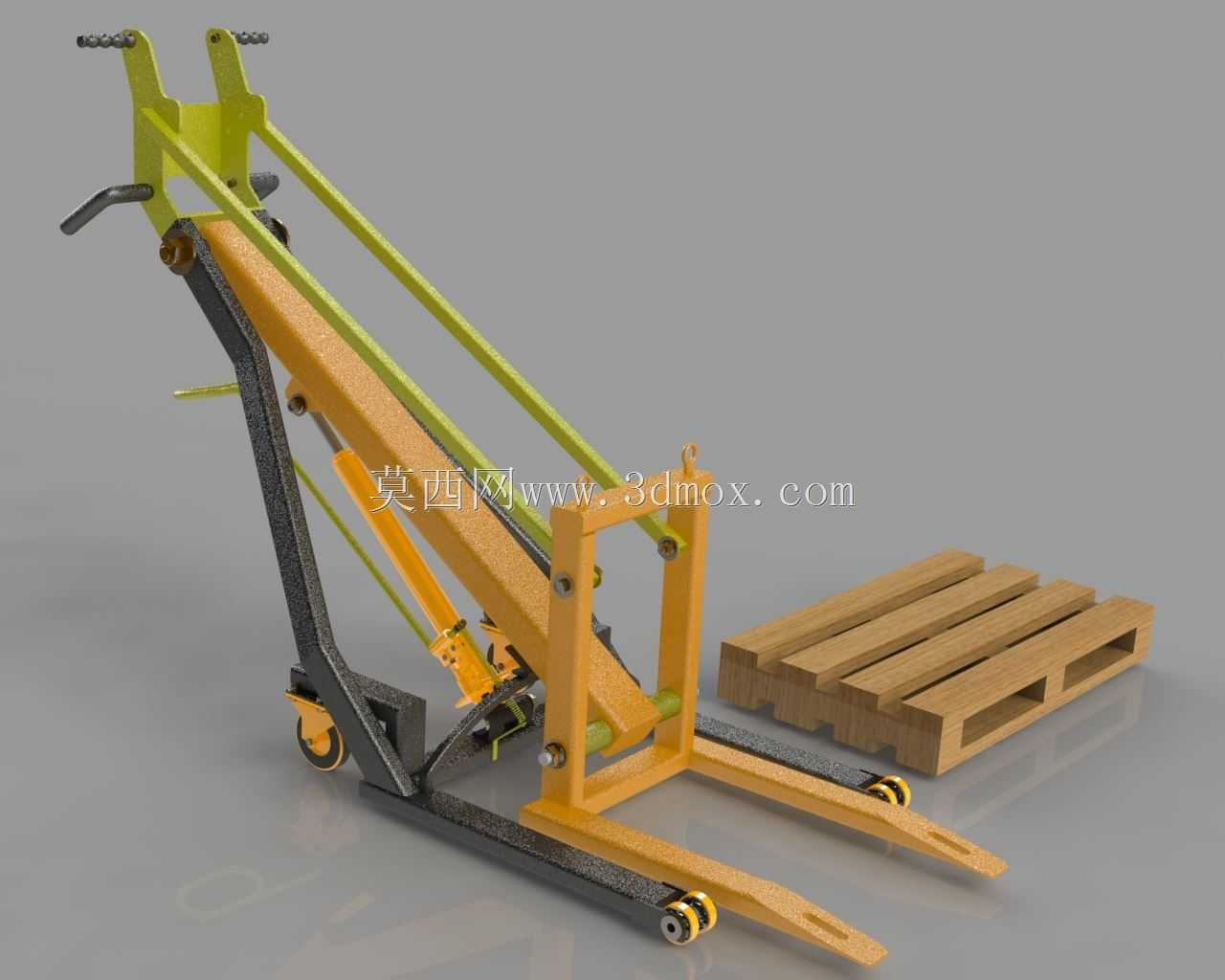

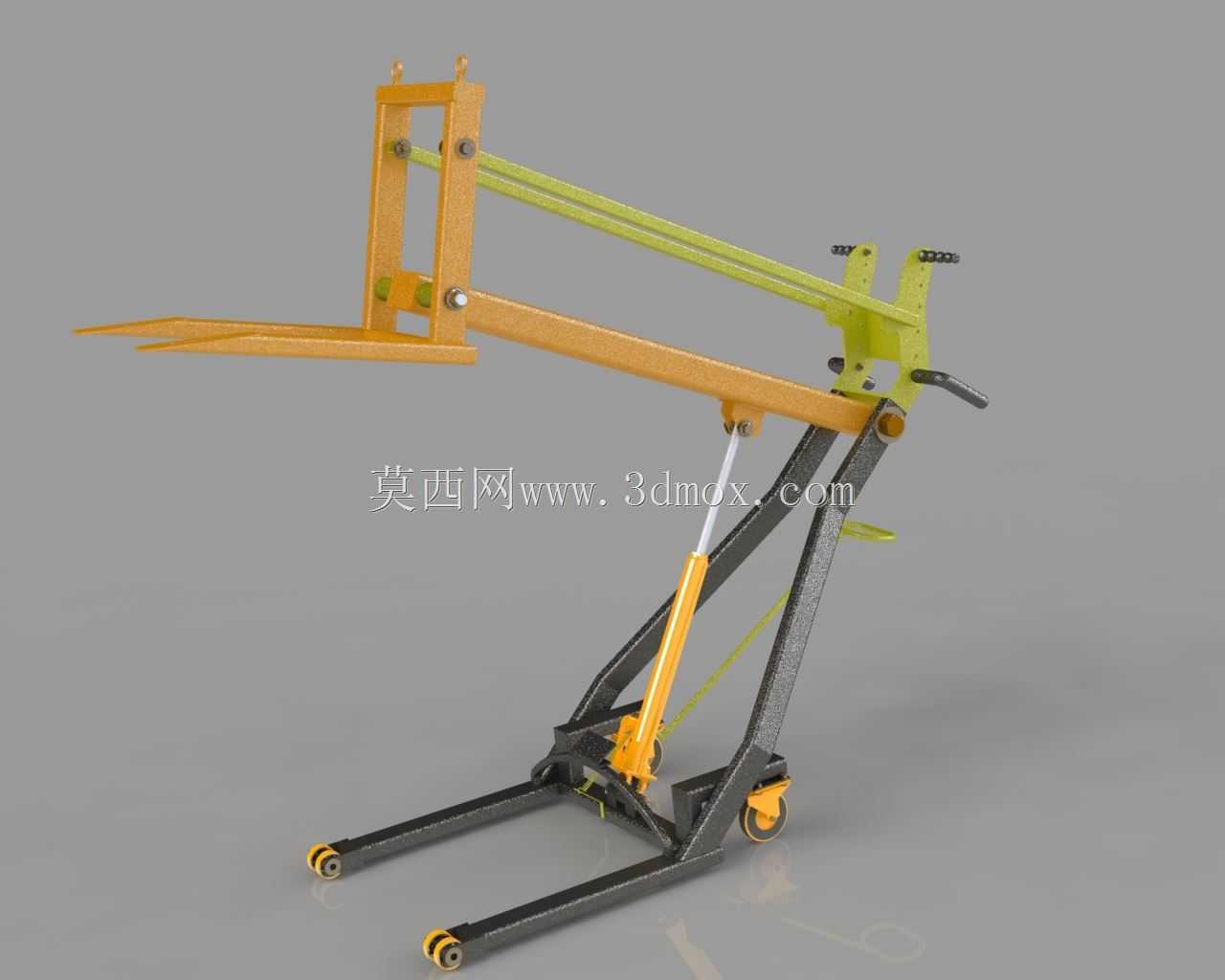

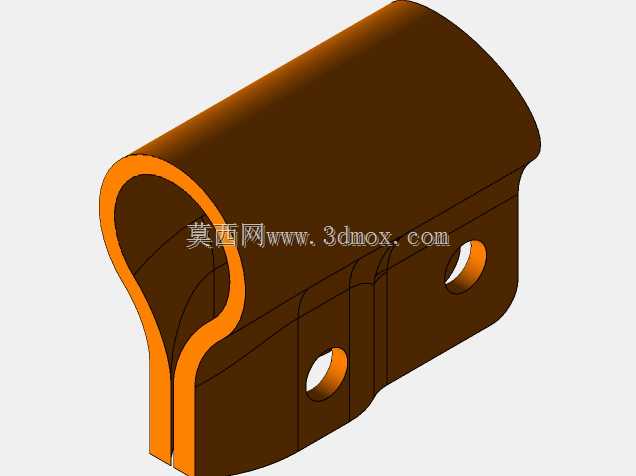

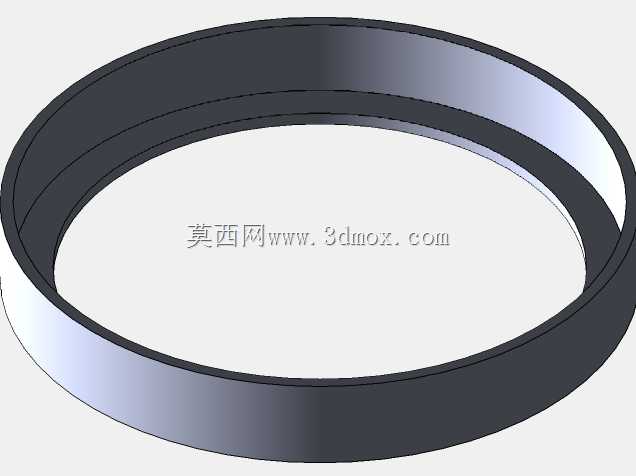

这款手动液压曲臂式起重搬运设备，主要面向车间窄通道物料转运、设备维修工位重型部件移位、仓储轻型货物堆垛取放等场景设计，能够在空间受限的作业环境中完成常规起重设备无法覆盖的近距离重物抬升与短距离移位作业，适配机械加工车间、汽修维保门店、中小型仓储库房等多种作业场地，解决小吨位重物人工搬运强度大、常规叉车转弯半径不足无法进入窄区作业的痛点。设备采用曲臂式液压举升结构，前端配置叉齿式承载结构，可直接插入托盘底部或承托重型零部件的底部支撑位，无需额外配套吊具即可完成重物抬升；操作端设置符合人体工程学高度的推拉扶手，扶手处集成液压卸压控制手柄，作业人员站立操作即可完成举升、下降、移位的全流程操控，单人即可完成1吨以内重物的搬运与对位作业，大幅降低小吨位重物转运的人力投入。设计阶段重点考量窄空间作业的通过性，整体结构采用紧凑化布局，将液压动力单元集成在设备主体框架内部，避免外置部件占用横向空间，底部配置多组重载脚轮，其中前轮为万向承重轮，后轮为定向轮搭配转向辅助结构，最小转弯半径控制在1.2米以内，可在宽度1.5米的通道内完成转向与对位作业；举升臂采用变截面高强度型钢焊接成型，在保证结构强度的前提下尽可能降低臂架自身重量，减少空载推行的阻力。设备的安装与作业边界经过反复校核，空载状态下整体高度不超过1.1米，可顺利通过常规车间2米以下的门洞与设备下方间隙；最大举升高度可达1.2米，能够满足多数工位的物料抬升对位需求，叉齿间距可根据承载物的底部支撑宽度进行小幅调整，适配不同规格的托盘与异形零部件的承托需求。液压系统采用手动柱塞泵驱动，配置过载溢流阀，当承载重量超过额定载荷时自动卸压，避免超载作业造成结构变形或设备损坏，液压管路采用高压防爆油管，所有铰接位置均配置自润滑轴承，减少日常维护的频次，设备底部的脚轮均配置刹车装置，举升作业时可锁定脚轮避免设备滑移，保障作业过程的稳定性与安全性。整体框架采用焊接后整体去应力处理，表面喷涂耐磨防锈涂层，能够适应车间内多油污、多粉尘的作业环境，延长设备的实际使用寿命。
