带备用胎挂载结构的框式小型拖车

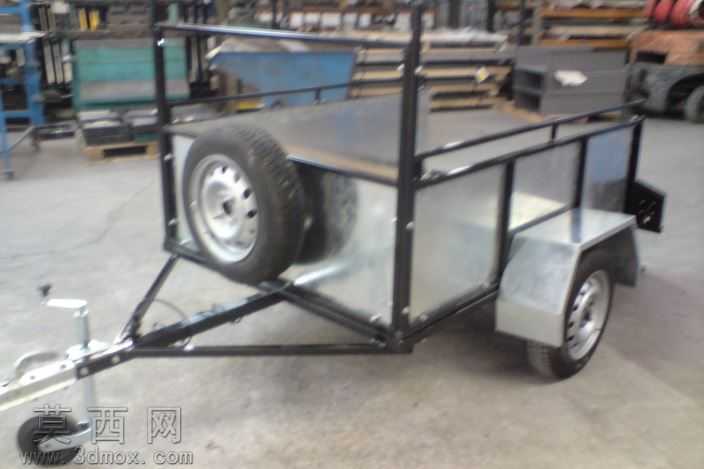

该三维模型采用Autodesk Inventor完成全参数化建模，完整还原了带外置备胎挂载结构的框截面小型拖车的全部机械结构。建模过程中首先以牵引连接架为基准定位，依次完成底盘承重框架、侧边防护栏、封闭式货箱侧板、轮轴安装位、挡泥板结构与备胎固定支架的特征搭建，所有钣金件均通过钣金模块生成折弯、卷边特征，精准还原镀锌钢板的折边工艺与拼接缝隙，框架管材则通过结构件生成器调用标准矩形管截面完成路径扫掠，确保管材对接处的切口角度与实际焊接装配要求完全匹配。模型对备胎固定结构做了细节还原，包含轮胎安装座、锁紧螺栓位与侧边防护栏的连接加强筋，可直观展示备胎挂载后与货箱、牵引架的位置避让关系，轮胎部分还原了橡胶胎面的花纹特征与钢制轮毂的螺栓孔分布，轮轴处预留了轴承安装位与制动结构的装配空间。渲染阶段为不同部件匹配对应材质：镀锌板材赋予带轻微金属磨砂质感的镀锌钢材质，黑色框架管材赋予哑光喷塑金属材质，轮胎赋予带细微粗糙质感的橡胶材质，挡泥板赋予亮面镀锌金属材质，牵引连接头赋予镀锌防锈金属材质，通过环境光遮蔽效果突出各部件的装配层次，清晰呈现框架与货箱的连接关系、备胎支架的受力结构。设计思路围绕小型拖挂车辆的实用需求展开，将备胎外置挂载于货箱前端侧边，既不占用货箱内部的装载空间，也能在需要更换轮胎时快速取用，框式围栏搭配半封闭侧板的结构兼顾了货物围挡防护与轻量化需求，底盘结构做了承重加强设计，轮拱位置的挡泥板可避免行驶中泥水飞溅到货箱区域，牵引架长度经过合理校核，确保拖行过程中不会与牵引车辆发生运动干涉，整体模型结构完整，可直接用于拖车结构方案展示、改装参考与生产工艺校核。
