轻量化便携单轴拖挂运载装置设计

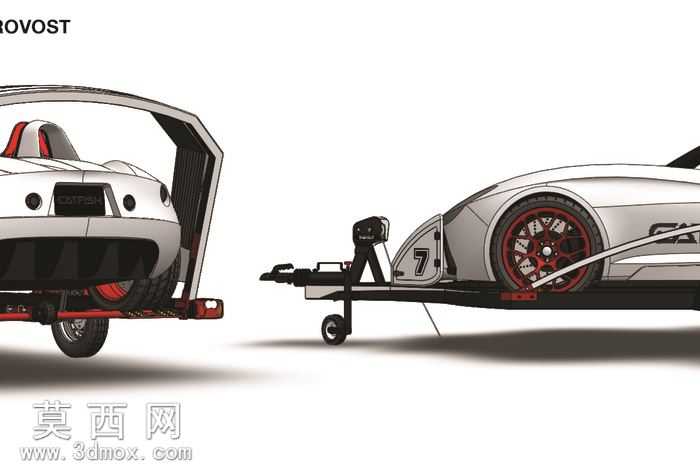

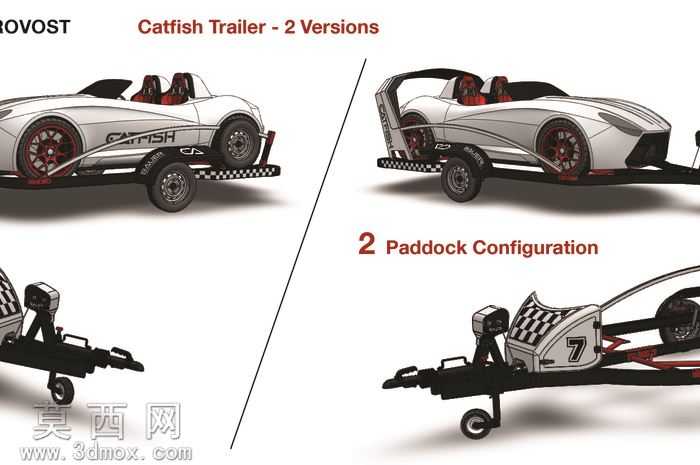

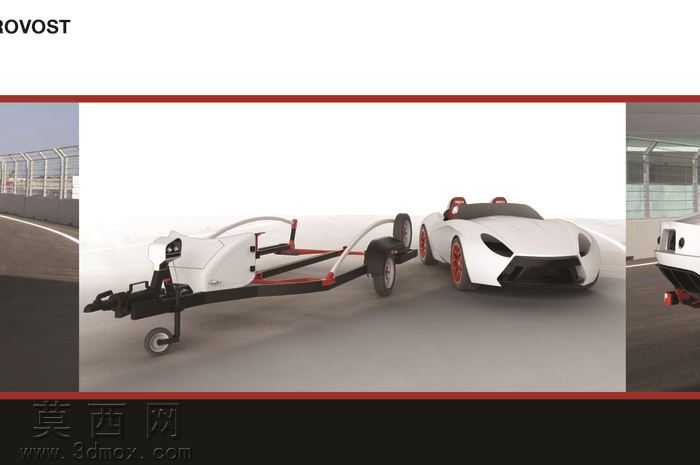

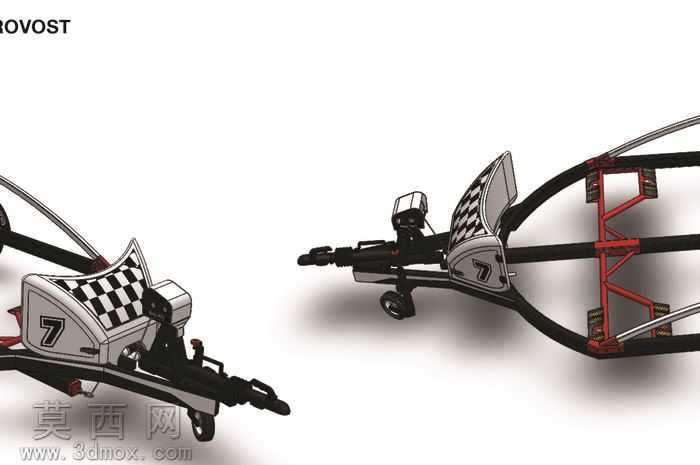

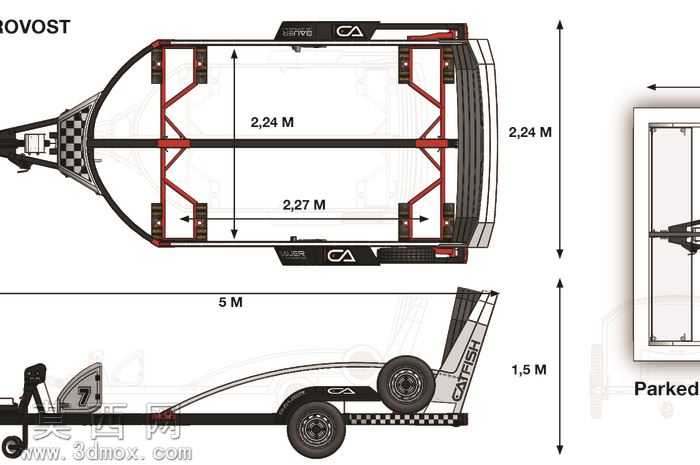

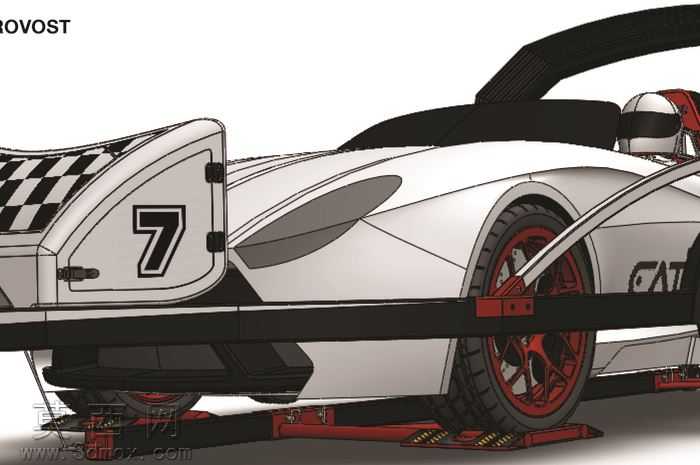

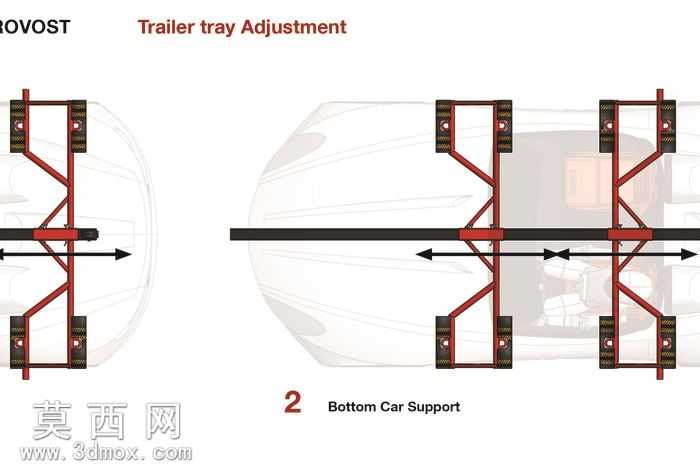

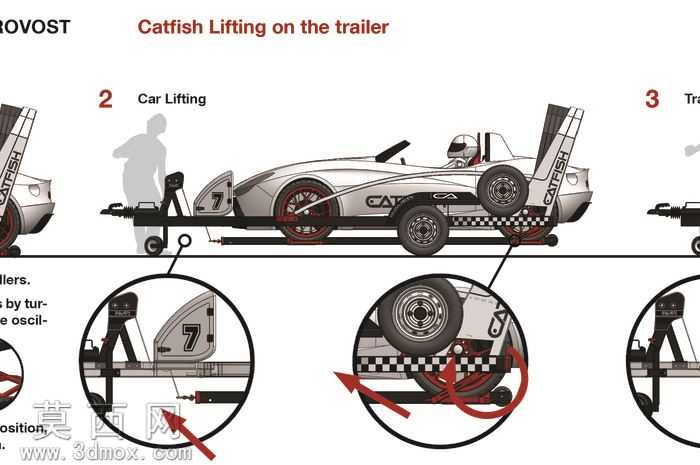

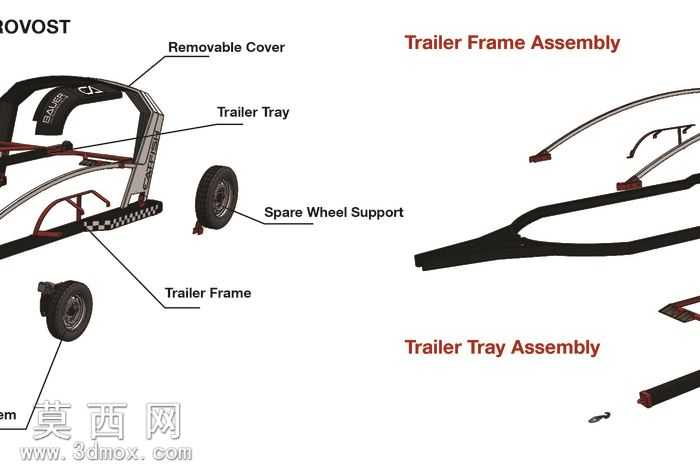

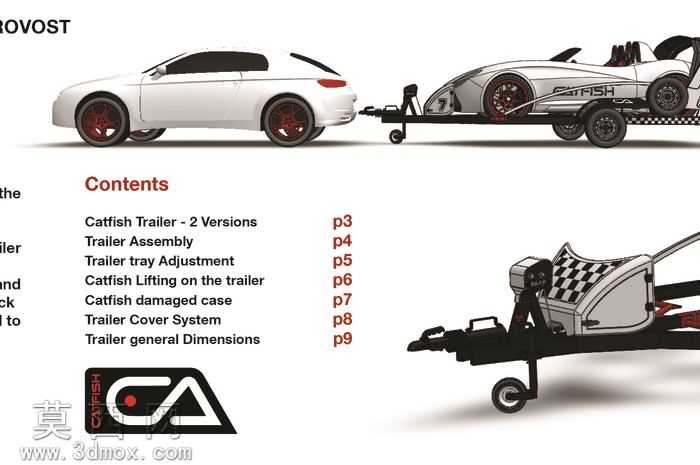

本作品为面向小型乘用车辆拖运需求设计的轻量化便携式拖车，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循便携拖运场景的载荷要求与尺寸约束，对每一处连接结构、承载构件都进行了精细化的特征建模，确保模型几何精度满足后续工程验证与生产参考需求。在结构设计层面，拖车采用低重心单轴承载布局，前端设置可快速对接乘用车后拖钩的连接牵引机构，牵引部位集成可折叠的支撑导向轮，在非拖行状态下可通过支撑轮实现拖车的短距离手动移位与停放支撑，无需额外借助起重辅助设备。承载平台采用镂空式框架结构设计，在保证额定承载强度的前提下尽可能削减非必要的实体结构，大幅降低拖车自身整备质量，契合轻量化的设计核心目标，平台边缘设置可快速调节的限位固定构件，可适配不同轮距的小型乘用车辆的车轮固定需求，固定构件采用快拆式结构设计，无需额外工具即可完成限位宽度的调整与锁止。在材质与渲染表现层面，建模完成后针对不同构件赋予了对应真实材质属性，承载主框架采用高强度合金钢材质，表面做哑光黑耐磨防锈喷涂处理，牵引连接部位做镀锌防锈金属质感处理，轮胎部分还原了橡胶材质的细微纹理与胎面花纹，轮毂部分还原了合金材质的金属光泽与结构细节，渲染过程中采用写实光影环境，通过柔和的环境光与定向主光搭配，清晰呈现出拖车各部分的结构层次与材质差异，同时还原了拖车与被运载跑车搭配使用的场景效果，直观展示产品的实际使用形态。设计思路上全程围绕便携、轻量化两个核心需求展开，摒弃了传统重型拖车冗余的结构设计，所有构件都在满足承载强度的前提下做了结构优化，整体拆解后可实现紧凑收纳，便于用户随车携带存放，牵引机构的角度设计充分考虑了乘用车拖挂时的转向通过性，避免拖行过程中出现牵引干涉问题，车轮部位采用独立的悬挂连接结构，可在非平整路面拖行时提供一定的缓冲能力，降低拖行过程中的颠簸对承载平台与被运载物品的冲击，所有的结构连接点位都在模型中做了清晰的装配关系还原，可直观查看各部件的装配逻辑与连接方式。
