30mm管径正交交叉夹持固定支撑座

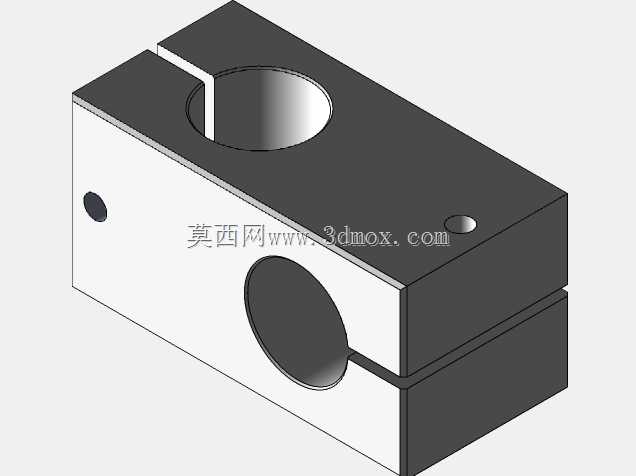

这款交叉支撑件主要应用于工业流水线框架搭建、轻型设备机架组装、检测工装定位以及流体管路布设场景中，专门解决两根正交排布的30mm管径圆管的垂直交叉固定需求，在自动化生产线的物料导向架、实验室测试台架、小型输送线侧边防护栏搭建场景中，能够替代传统的焊接连接与多件组合管夹，大幅提升架体的组装效率与后期调整灵活性。从功能特性来看，该支撑座采用分体式夹紧结构，主体为方块式构型，设置有两个互相垂直的贯通圆孔，分别对应两个正交方向的30mm圆管穿入，两个圆孔的轴线处于空间垂直交错状态，能够保证两根安装后的管材保持严格的90度正交位置，避免架体组装后出现角度偏差。座体一侧开有贯通上下的夹紧缝隙，缝隙从座体侧边延伸至两个圆孔的侧壁，当穿入管材调整到合适位置后，通过锁紧侧边的紧固件即可带动缝隙收合，让两个圆孔的内壁同时抱紧穿入的两根管材，实现双向同步锁紧，无需额外设置独立的锁紧结构，减少了安装时的零件数量与操作步骤。在设计思路上，这款支撑座优先考虑了安装便捷性与夹持稳定性的平衡，方块式的主体外形能够保证安装后与相邻构件的贴合度，在座体的顶面与侧面预留了小型定位孔，既可以作为安装时的对位基准，也能够用于加装辅助挡块、传感器安装片等附属配件，适配不同场景下的拓展需求。两个贯通圆孔的内壁做了适配圆管外径的公差匹配，既能够保证管材顺利穿入调整位置，又能在锁紧时提供足够的接触面积，避免局部应力集中造成管材表面压痕或者夹持打滑。从安装边界来看，该支撑座的整体外形为规整长方体，安装时不会出现突出的异形结构，能够紧密贴合相邻的架体型材表面，两个垂直方向的安装孔中心距经过精准核算，保证两根30mm管材安装后外壁不会发生干涉，同时预留了足够的壁厚来承受架体的常规载荷，在正常的静态支撑场景下能够保持长期的结构稳定性，不会因为长期受力出现夹紧缝隙变形、锁紧失效的问题。相较于传统的直角连接件搭配独立管夹的固定方式，这款一体式交叉支撑减少了连接节点的零件数量，降低了节点处的累积误差，同时让架体的外观更加简洁规整，在需要频繁调整管材位置的测试架、可重构工装场景中，只需松开锁紧件即可滑动调整管材的伸出长度与相对位置，调整到位后重新锁紧即可完成固定，无需对构件进行切割焊接，能够大幅缩短架体的搭建与调整周期。
