12V风冷式油气温控换热装置

这款12V风冷式油气换热装置，主要面向小型移动液压设备、车载液压系统、户外工程机械的液压回路温控场景设计，核心作用是在无外接工业冷却水源的作业环境下，对液压系统循环工作的高温液压油进行强制风冷散热，通过油与空气的高效热交换，将液压油温度稳定控制在元件耐受的合理区间，避免高温导致的液压油粘度下降、密封件老化加速、系统动作精度衰减等问题，保障液压系统在连续重载作业下的运行稳定性。

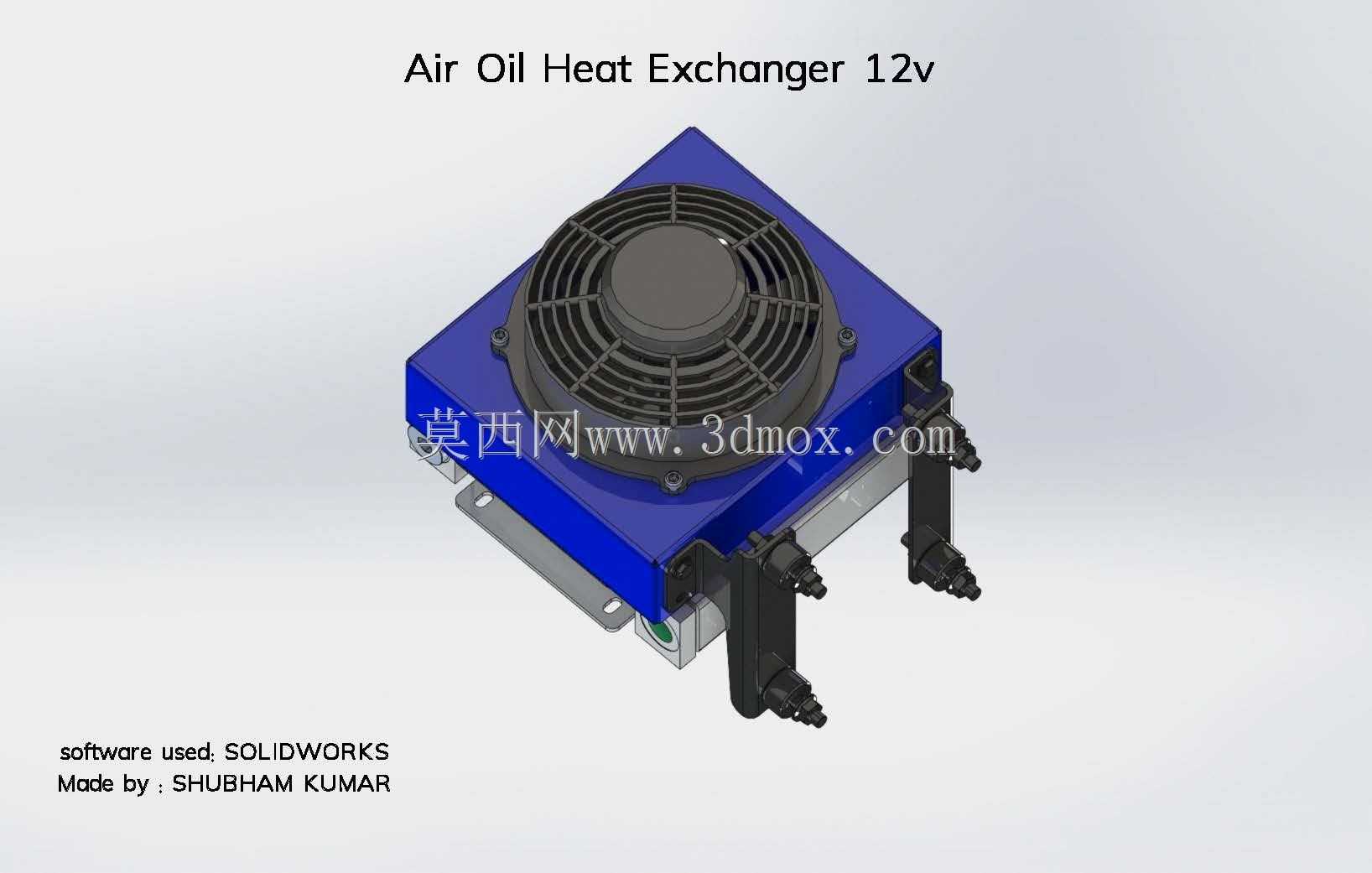

从功能特性来看，装置采用轴流风机直吹式换热结构，顶部集成的12V直流轴流风机可直接适配车载、小型移动设备的低压供电体系，无需额外配置变压模块，风机产生的垂直向下气流直接冲刷换热芯体表面，最大化提升空气侧换热效率；芯体采用高导热材质的流道设计，油侧流道做了扰流结构优化，延长高温油液在芯体内的停留路径，强化油液与芯壁的热传导效率，空气侧的散热鳍片做了薄型化高密度排布，在有限体积内尽可能扩大散热接触面积，兼顾散热效率与整体轻量化需求。

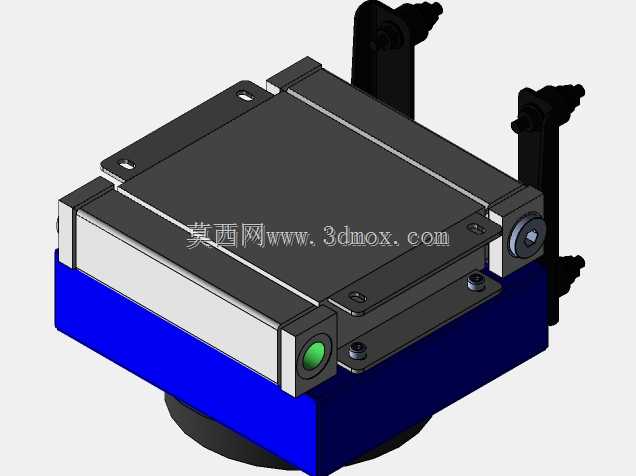

设计思路上，这款装置充分考虑了移动作业场景的安装与使用限制，整体采用方正紧凑的方体布局，主体换热段为规整矩形结构，底部预留了标准化的安装支耳，支耳上开设长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度；油液接口采用侧置式快接结构，接口朝向统一设置在装置侧下方，既方便现场管路的排布连接，也能避免管路干涉顶部风机的进风通道；风机与换热芯体之间采用减震缓冲结构连接，减少风机运行时的振动传递到液压管路，降低管路接头松动渗漏的风险。

从安装边界来看，装置整体外廓尺寸适配小型液压站、车载液压单元的预留安装空间，顶部风机的防护网做了全包式设计，可阻挡户外作业时的落叶、碎屑进入风机扇叶区域，降低运行故障概率；底部支耳的安装高度预留了足够的管路操作空间，侧置的油口距离安装基准面的高度符合常规液压管路的弯曲半径要求，无需额外配置过渡接头即可完成管路连接；整体重量控制适配移动设备的载重要求，不会给小型移动作业设备带来额外的负载负担，同时外壳做了抗氧化喷塑处理，可适应户外露天作业的潮湿、多尘环境，延长装置的户外使用寿命。在实际应用中，这类换热装置可直接串入液压系统的回油管路，通过温度传感器联动风机启停，在油温达到设定阈值时自动启动散热，油温回落至安全区间后自动停转，在保障散热效果的同时降低不必要的电能消耗，非常适合无固定冷却水源的野外作业、移动作业场景下的液压系统温控需求。
