死端管壳式换热设备结构设计

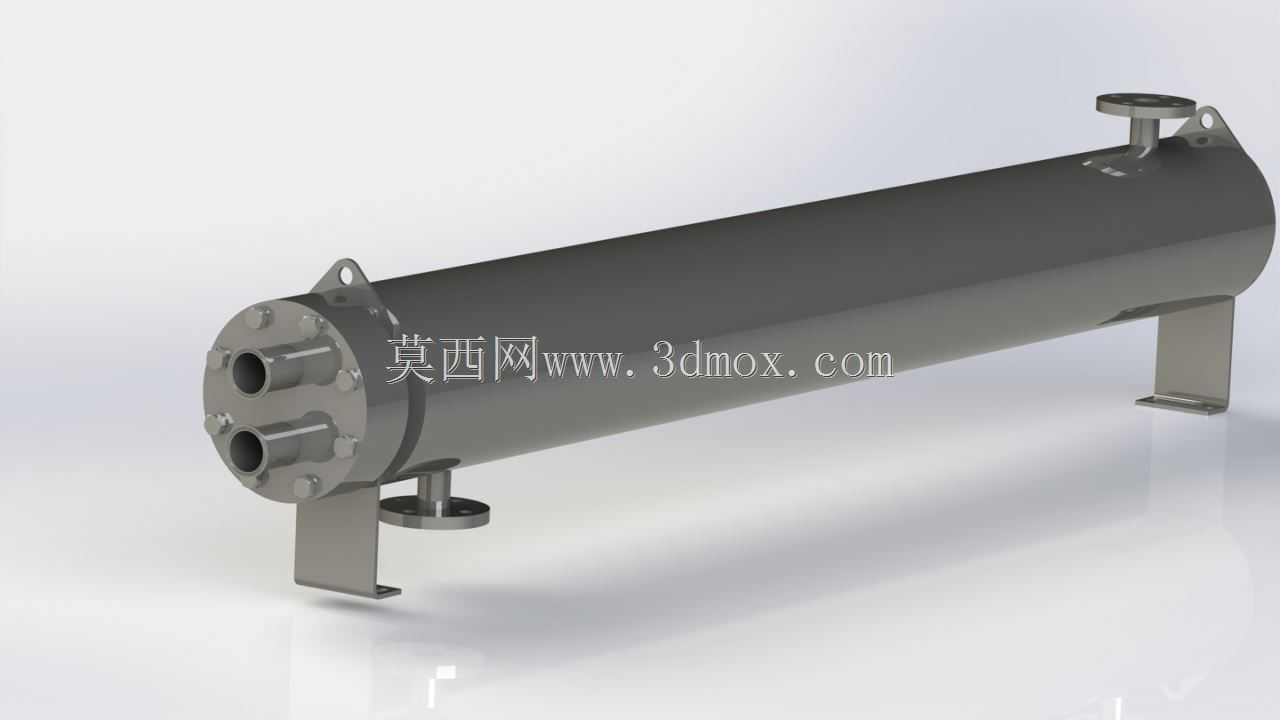

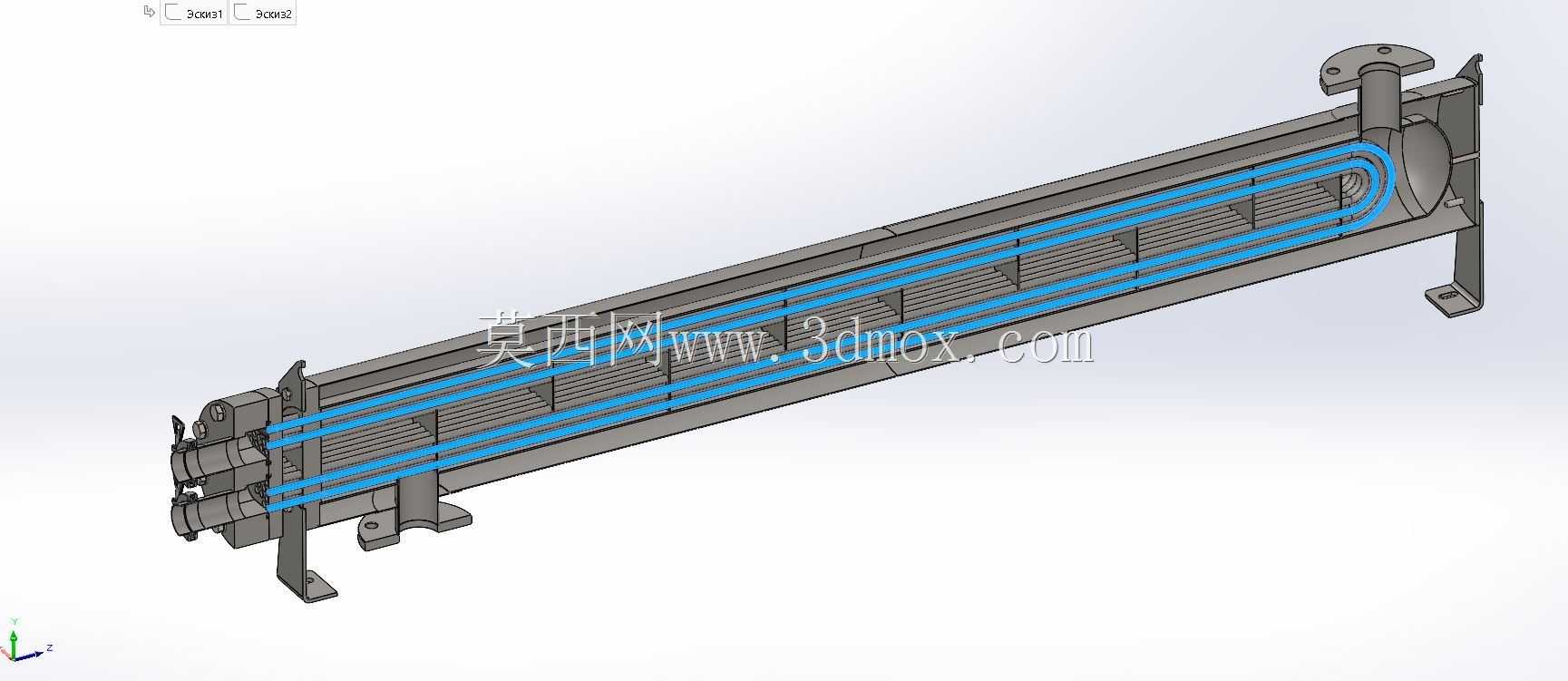

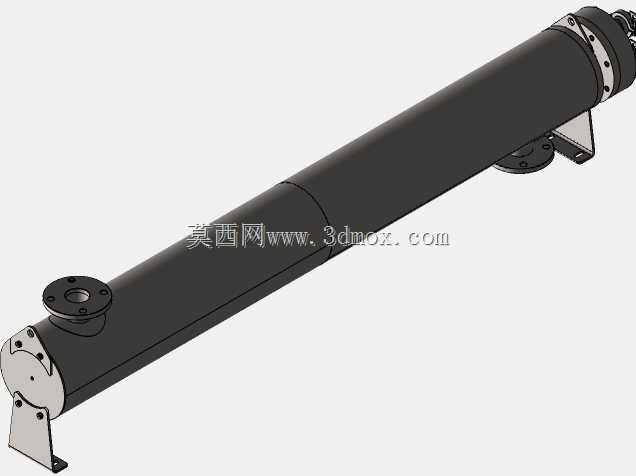

这款死端管壳式换热设备，主要应用于化工制程中小流量介质的精准温控场景、中小型制冷系统的冷媒与水换热环节、实验室小型流体加热冷却回路，以及食品加工行业的无菌流体短时换热工序，尤其适配单流程无折返、介质侧无需反向流动的换热工况，相比常规多流程管壳换热器，死端结构能大幅降低管程介质的流动阻力，减少输送泵的功耗损耗。设备核心功能是实现两种不同温度流体的热量传递，壳程走换热媒介，管程走待温控工艺介质，通过金属管壁完成热传导，死端结构的管程仅设置单侧进出口，流体进入管程后沿换热管单向流动至封闭端完成换热后折返？不对，死端结构的管程是流体从一端进入后，在封闭端完成全流程换热后从同侧的另一接口流出？不，这款模型的管箱侧设置两个流体接口，筒体另一端为封闭封头结构，管程流体从其中一个接口进入分配到各换热管，沿换热管流向筒体尾部的封闭端后，通过管间间隙折返？不对，死端管壳式的核心是壳程或管程一端封闭，减少了一侧的管箱法兰连接，降低了泄漏风险点。从设计思路来看，整体采用卧式筒体布局，筒体两端分别焊接固定管板与尾部封头，管板侧通过螺栓连接分体式管箱，管箱上预留两个同轴布置的管程接口，分别对应管程介质的进出，筒体上靠近两端的位置分别设置壳程介质的进出口接管，接管采用法兰连接结构，方便现场管路对接。筒体下方设置两个对称的鞍式支座，支座上预留安装螺栓孔，用于设备的落地固定，支座的高度设计预留了底部接管的安装操作空间，避免接管与安装基础发生干涉。筒体顶部设置排气接口，用于设备投用初期排出壳程内部积存的空气，避免气阻影响换热效率，底部可设置排污接口用于停机时排空壳程残留介质。外形尺寸方面，筒体长径比控制在合理区间，既保证足够的换热面积满足换热负荷要求，又避免筒体过长导致的挠度变形问题，安装边界上，设备的横向安装空间需预留两侧接管的法兰拆装操作距离，纵向空间需满足鞍座的固定尺寸要求，顶部需预留排气阀的操作空间。设备的所有承压焊缝均采用全焊透结构，管板与换热管的连接采用强度焊加贴胀的工艺设计，既保证连接强度，又避免介质串漏，鞍式支座与筒体的焊接位置做了局部补强，避免承重时筒体局部应力集中，整体结构紧凑，泄漏点少，运维拆装便捷，适配多种低压换热工况的使用需求。
