卧式管壳式中冷器换热结构设计

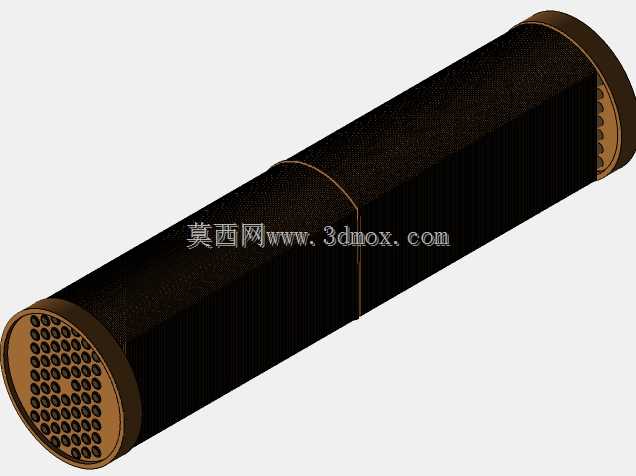

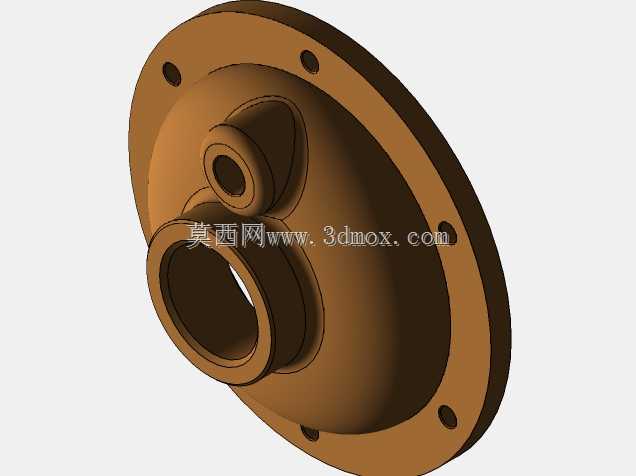

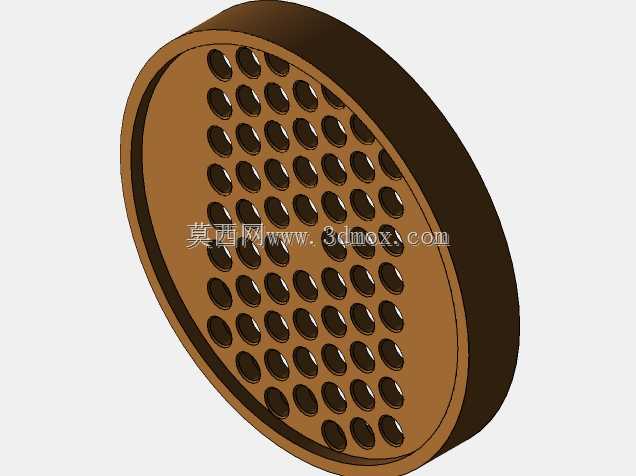

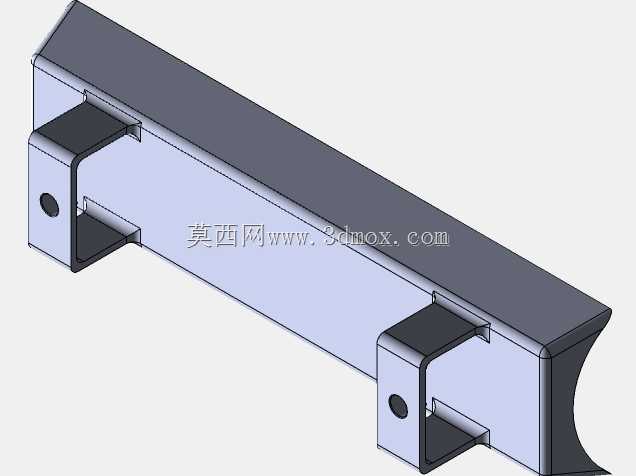

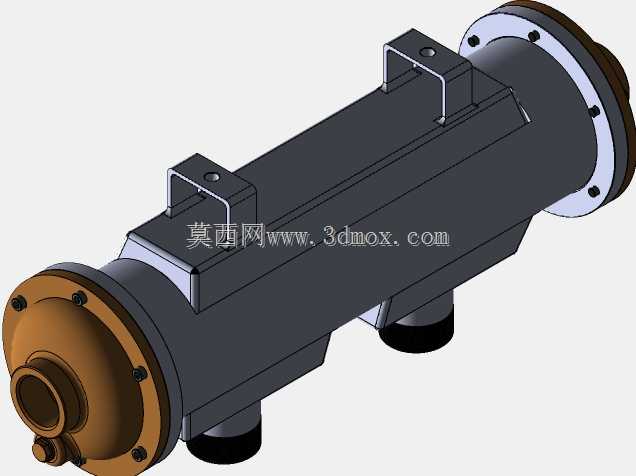

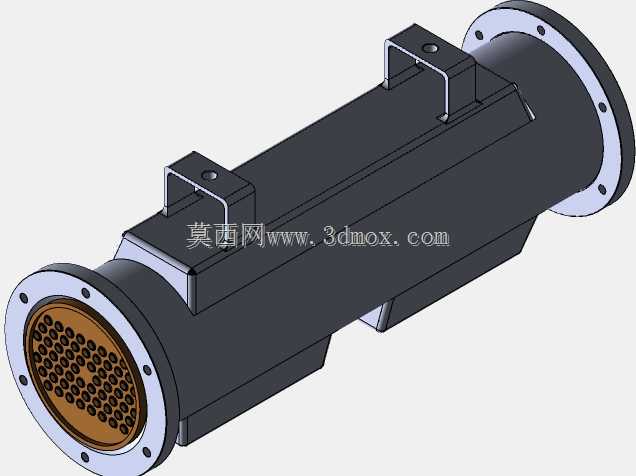

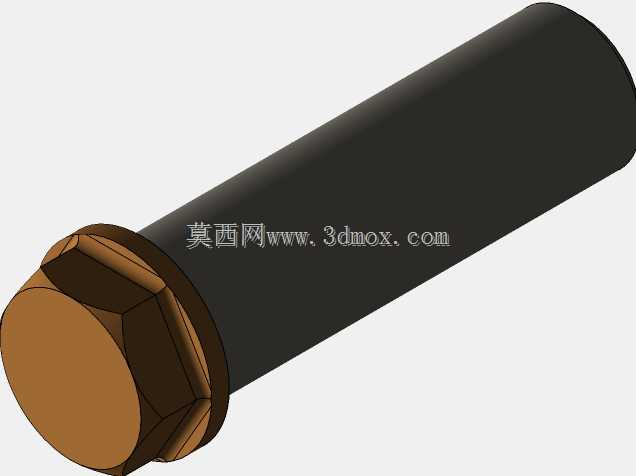

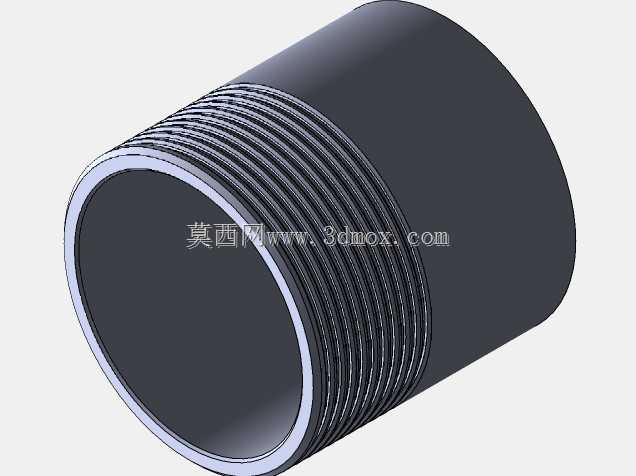

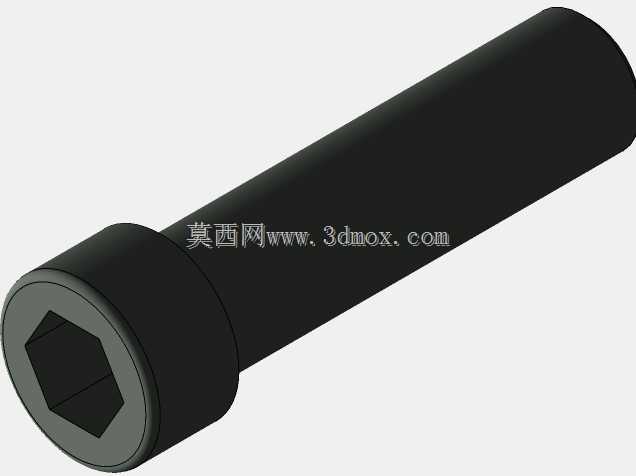

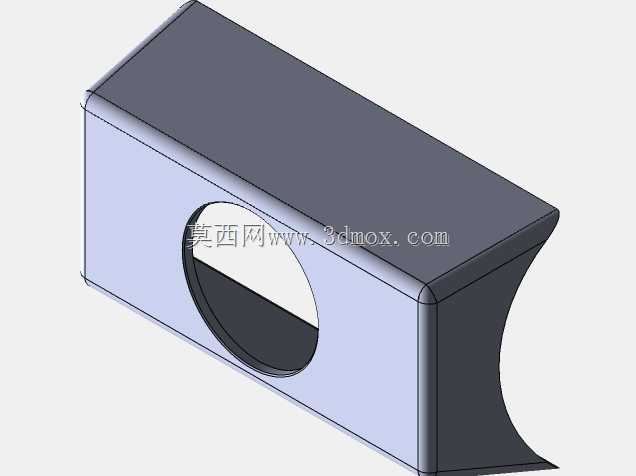

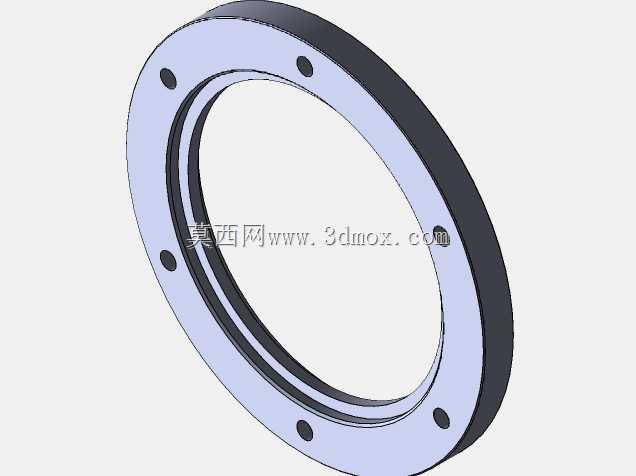

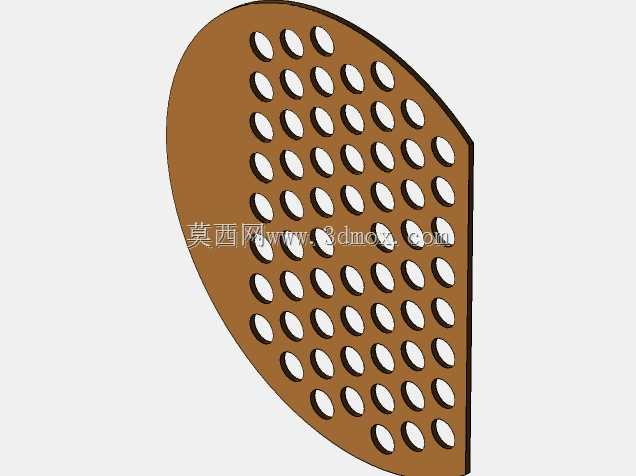

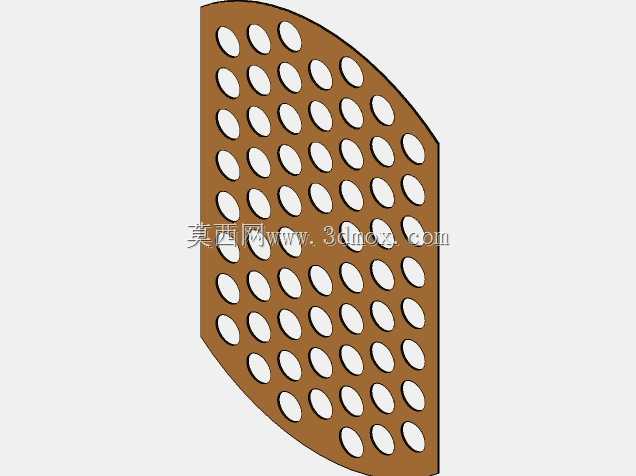

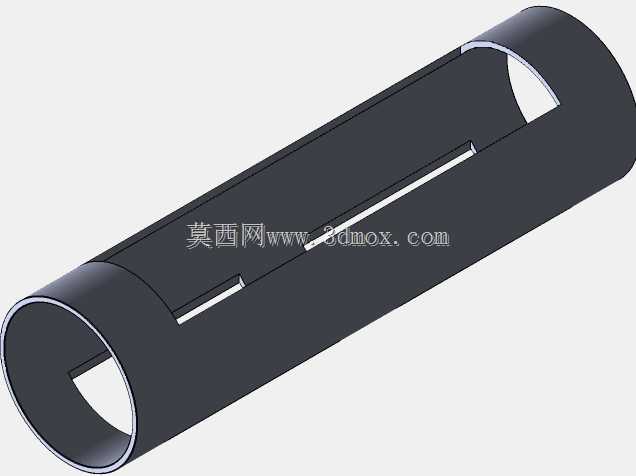

该款卧式管壳式中冷器，主要适配增压动力系统的进气冷却环节，广泛应用在商用车动力总成、工程机械动力单元、固定式柴油发电机组等需要对增压后高温进气进行降温的场景中，核心作用是将涡轮增压器送出的高温压缩空气冷却至合适温度区间，提升进气密度，让动力单元可以喷入更多燃油实现充分燃烧，既能够提升动力输出效率，也可以降低燃烧过程中的氮氧化物排放，减少缸内爆震风险，延长动力核心部件的使用寿命。从功能特性来看，该结构采用经典管壳式换热逻辑，壳程走冷却介质，管程走高温增压空气，两端采用法兰式端盖结构，方便后期拆解维护、清理换热管内壁积垢，壳体上方设置两处吊装提手结构，满足车间装配、设备检修时的吊装移位需求，壳体下方设置两处支撑接口，可直接对接设备安装支架，保证设备运行时的结构稳定性，一端采用铜合金端盖搭配螺栓紧固结构，具备更好的导热性与抗腐蚀能力，适配不同成分的冷却介质使用场景。在设计思路上，整体采用卧式长筒布局，尽可能拉长换热介质的流动路径，提升换热行程长度来保障换热效率，同时控制整体径向尺寸，避免在动力舱紧凑空间内出现安装干涉，所有外接接口均采用法兰连接形式，保证高压工况下的连接密封性，避免增压空气泄漏、冷却介质渗漏问题，壳体上的吊装结构与支撑结构均做了应力分散设计，避免吊装、长期承重时出现壳体变形，影响换热管与管板的连接密封性。从安装边界来看，整体为轴向长筒形态，一端为大直径法兰连接端用于对接增压器出气侧，另一端为变径接口用于对接进气歧管侧，下方两个支撑接口的间距经过匹配计算，可适配多数动力舱的安装支架孔位，径向最大尺寸控制在紧凑区间，预留出周边管路、线束的布置空间，整体重量分布均匀，安装后不会对周边连接部件产生额外偏载应力，可直接替换同规格的传统中冷器产品，无需对原有安装位做大幅改造。
