70cc排量沙莫飞机动力装置结构设计

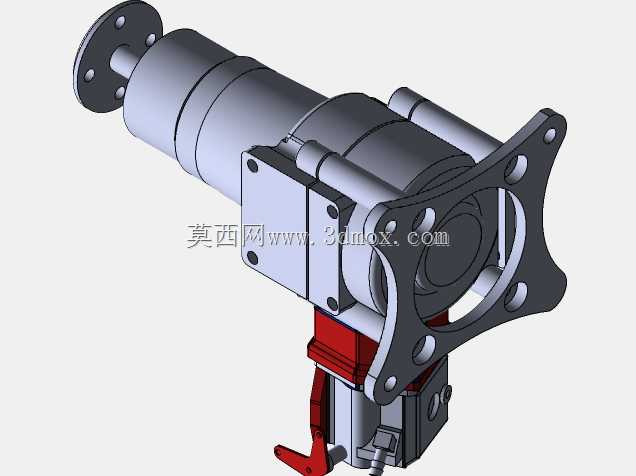

这款70cc排量的小型航空活塞动力装置，主要适配轻型沙莫飞机、小型无人靶机、低空航拍载人机等轻量化航空飞行器，作为核心动力输出单元为飞行器提供飞行动力，同时也可经过小幅改装适配小型气垫船、轻型地面动力设备的动力需求，在低空休闲航空、小型航测作业、航空运动赛事场景中有着广泛的适配空间。从功能特性来看，该动力装置采用单缸活塞式做功结构，搭配前置减速输出轴端，能够将活塞往复运动转化为稳定的旋转扭矩输出，输出端自带标准连接法兰，可直接匹配螺旋桨安装座，无需额外设计转接结构，大幅降低飞行器动力系统的集成难度。装置侧部设计有十字型四点安装支架，支架上预留了多组等距分布的安装通孔，能够快速固定在飞行器的发动机舱防火墙上，安装点位的受力经过对称优化，可抵消动力运行时产生的往复振动，避免振动传递至机身影响飞行稳定性。在设计思路上，整体结构采用分层模块化布局，从前到后依次为输出连接段、减速传动段、缸体做功段、供油点火附件段，各模块之间通过定位销与紧固螺栓连接，既保证了装配精度，也便于后期的维护拆解；外部壳体采用轻量化铝合金材质加工，在保证结构强度的前提下尽可能降低自重，符合航空设备对重量控制的严苛要求，下部红色结构为油门调节与熄火控制组件，操纵拉杆直接延伸至机体外侧，可与飞行器的油门操纵舵机直接联动，控制逻辑简单可靠。从安装边界来看，整体轴向长度适配轻型飞机的发动机舱预留空间，最大径向尺寸不超过常规轻型单座飞行器的发动机舱内径，输出轴端的法兰盘采用标准六孔安装布局，与市面上主流的小型航空螺旋桨安装尺寸通用，侧部安装支架的孔位间距符合轻型航空动力的通用安装规范，无需对机身安装位进行二次改造即可完成装配；装置下部预留了燃油管路、点火线路的走管空间，不会与机身结构产生干涉，整体重心沿输出轴轴线对称分布，能够减少飞行时的动力配平难度，提升飞行器的操纵稳定性。
