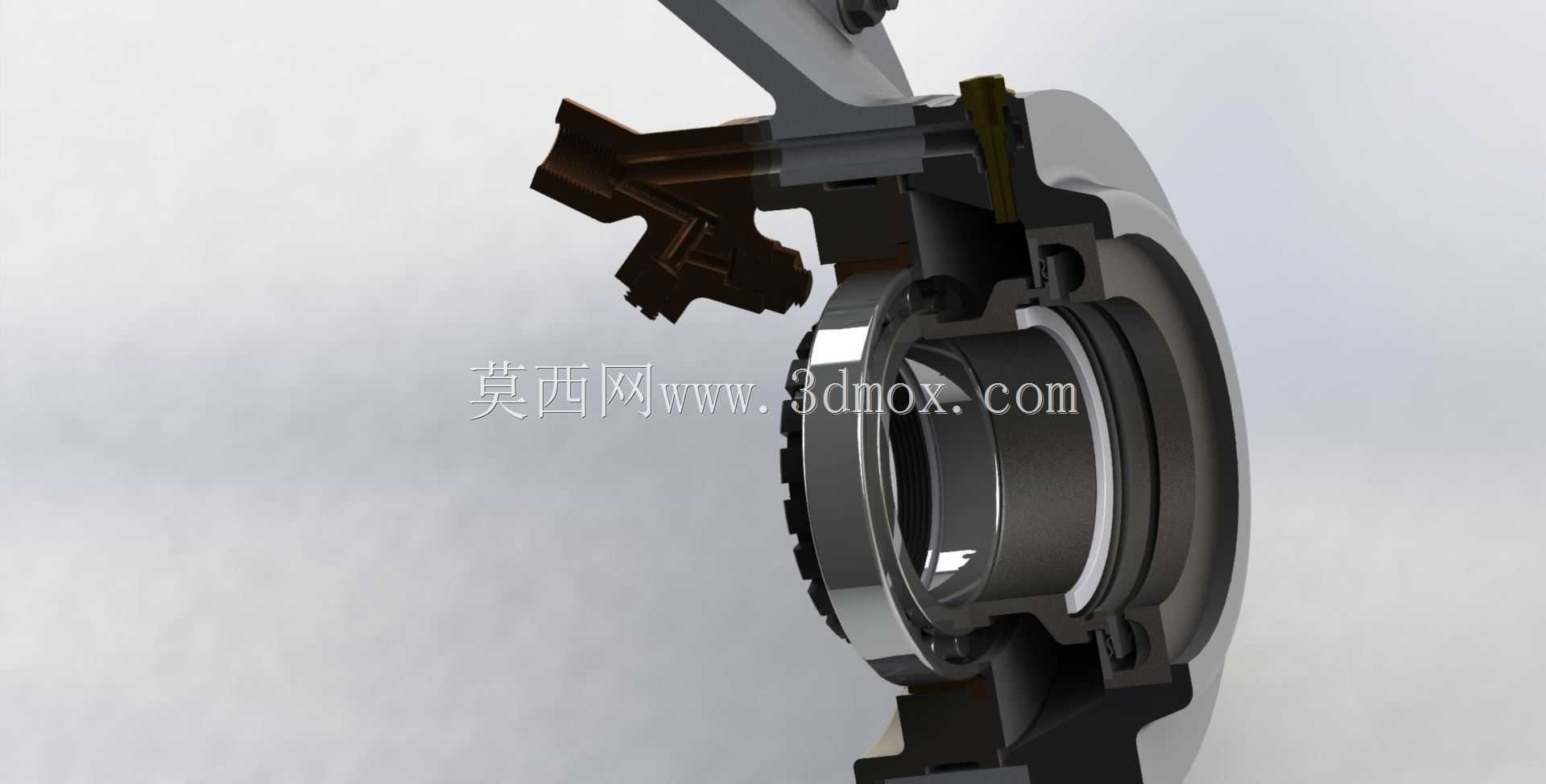

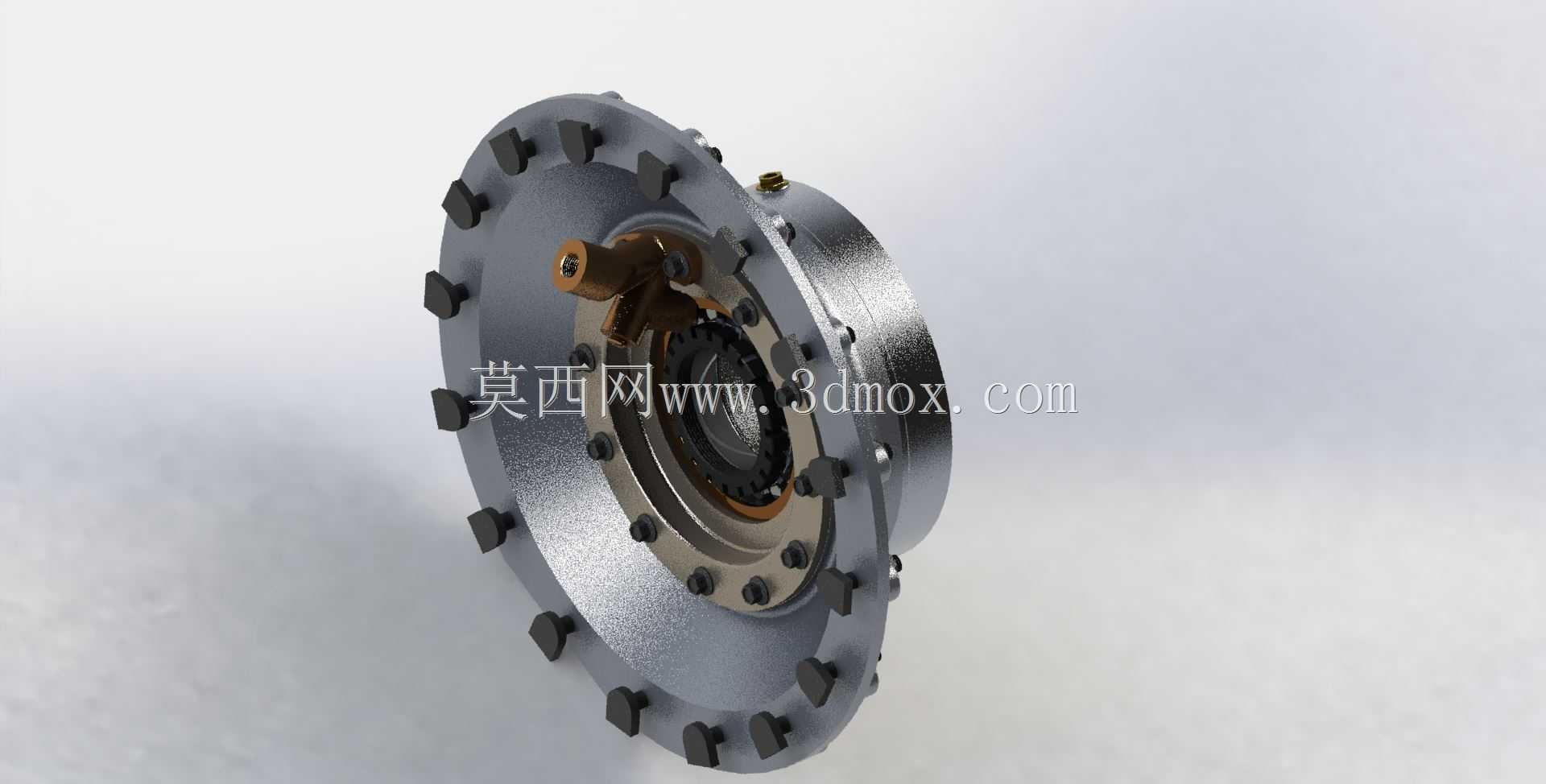

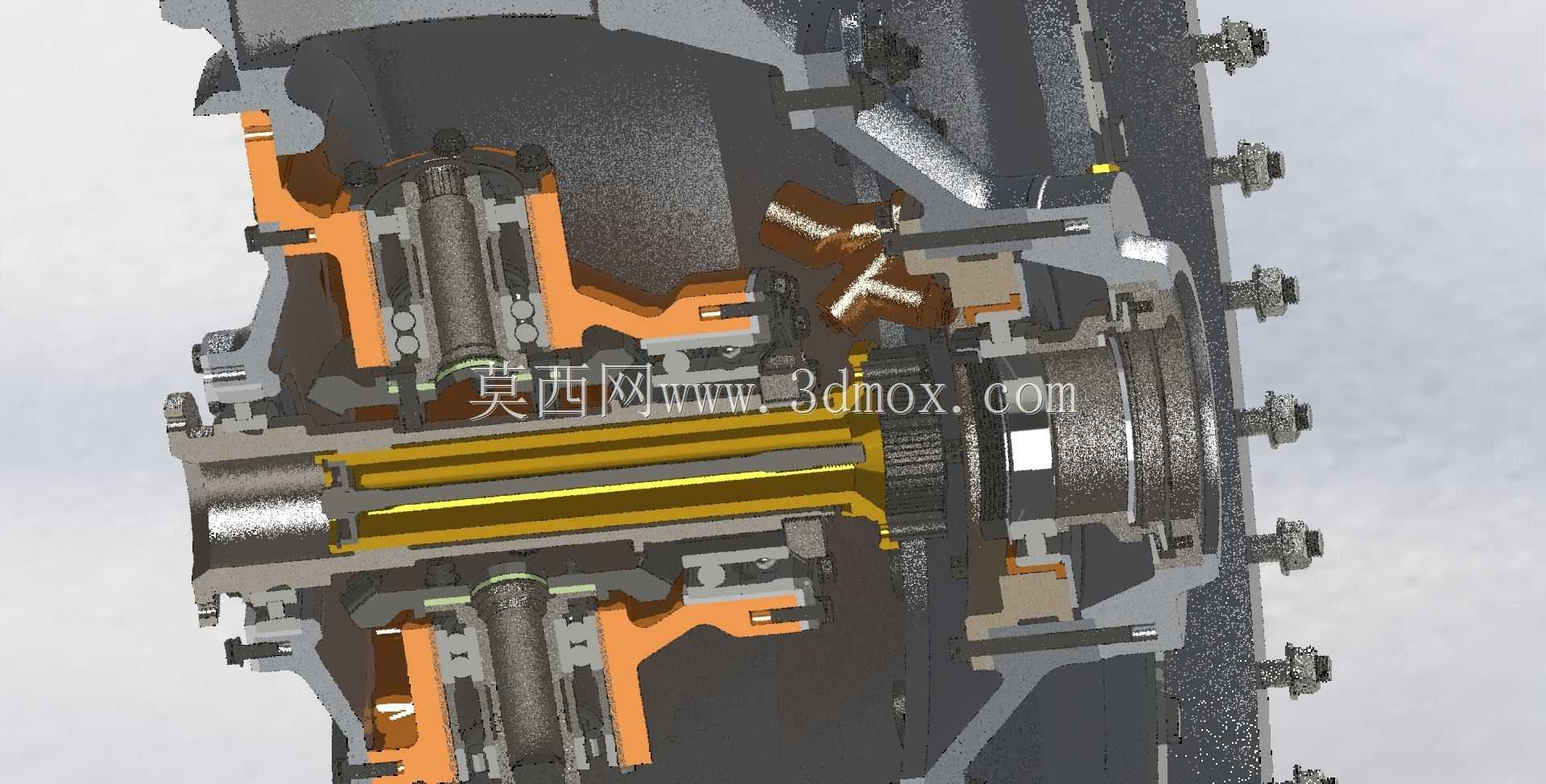

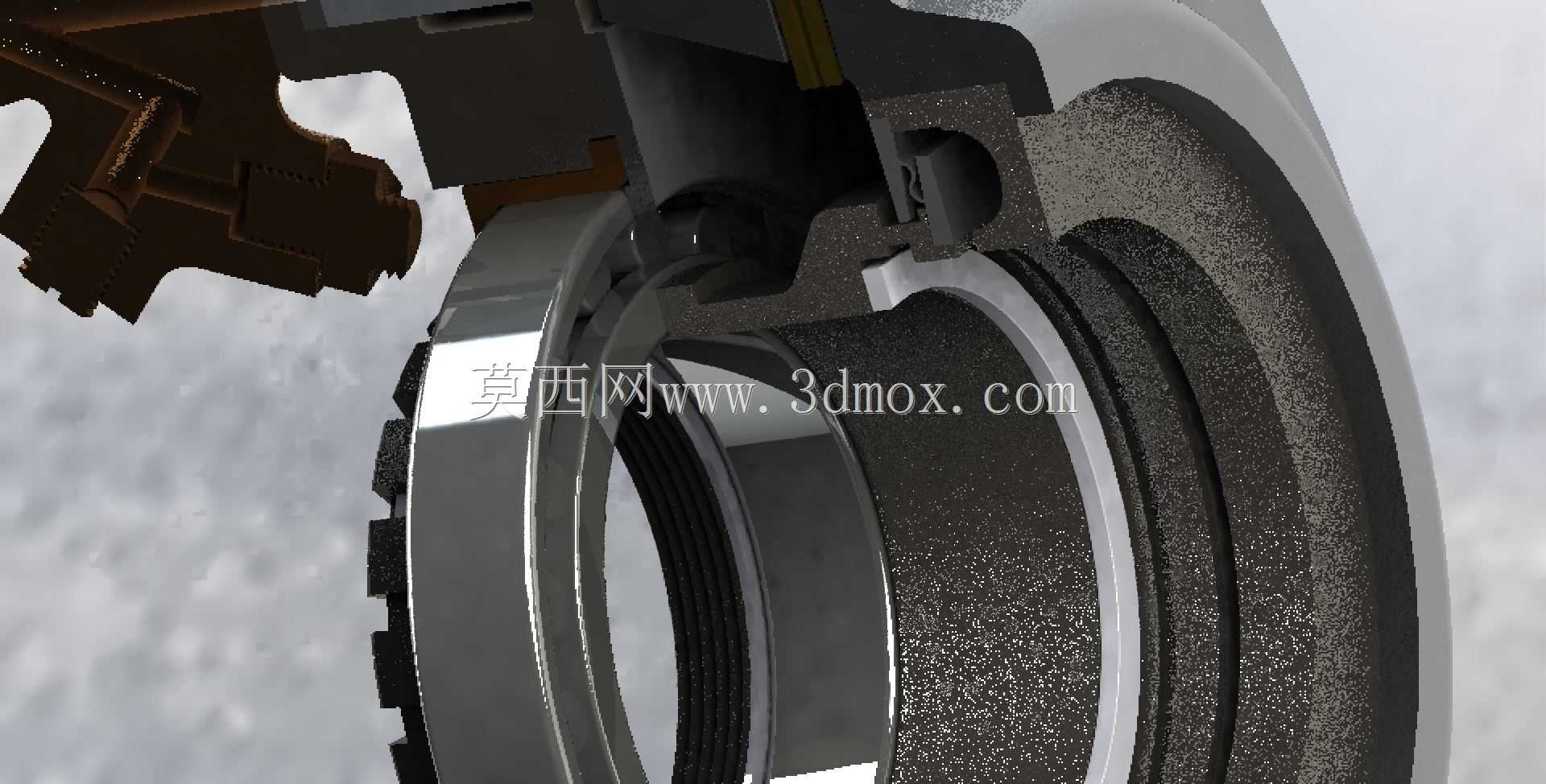

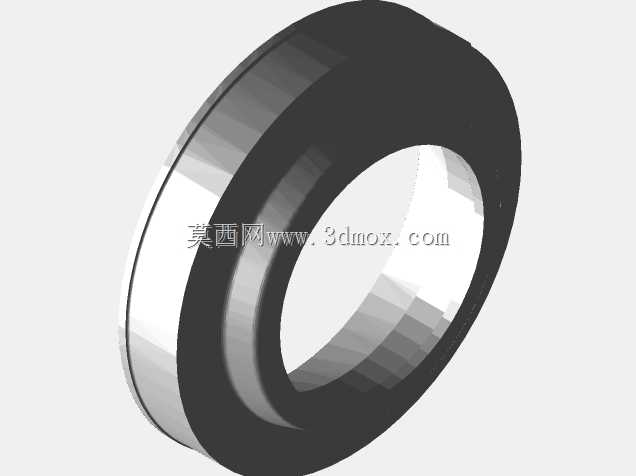

奥伦达9/10喷气发动机前轴承结构

该结构为喷气发动机核心支撑部件，主要应用于航空燃气涡轮动力装置的压缩段前端，承担着压缩机滑阀组件的径向与轴向载荷支撑作用，是保障发动机转子系统高速平稳运转的关键基础构件。在航空动力系统的实际运行场景中，发动机前端区域会同时面临高速旋转带来的振动载荷、进气道气流冲击载荷、滑油系统工作温度波动带来的热应力，以及不同飞行工况下的交变载荷冲击，该前轴承结构通过多组件协同的布局设计，能够在-50℃到200℃以上的宽温域工作区间内保持稳定的支撑精度，避免转子轴系出现径向跳动超差、轴向窜动过量的问题，保障压缩机滑阀的动作精度与运行可靠性。从功能特性来看，该结构集成了滑油喷射通道与前后密封结构，滑油喷射结构能够在轴承高速运转过程中持续向滚动体、保持架与内外滚道输送定量润滑介质，在摩擦副表面形成稳定的油膜，降低高速运转下的接触磨损与摩擦温升，避免轴承出现抱死、烧蚀的失效风险；前后油封结构则采用多道密封配合的设计，能够有效阻隔滑油腔与外部气流通道的介质互通，既可以防止内部润滑介质泄漏进入压缩气流通道影响进气品质，也能阻挡外部进气携带的粉尘、水汽等杂质进入轴承腔，避免杂质进入滚道造成磨粒磨损，延长轴承组件的服役寿命。在设计思路上，该结构采用分体式组合装配的布局，将轴承支撑座、密封组件、滑油通道、安装定位接口整合为一体化装配单元，既保证了各功能组件的位置精度，也便于发动机装配过程中的模块化工装对接与后期维护拆解；轴承滚道采用适配高速工况的曲率设计，保持架采用轻量化高强度结构，能够适配发动机每分钟上万转的高转速工作需求，同时在支撑座与机匣的连接位置设计了定位止口与均布的螺栓安装位，保证轴承组件与发动机机匣、转子轴的同轴度精度，避免装配偏差带来的附加载荷。从安装边界来看，该结构的轴向安装尺寸匹配发动机压缩段前端的预留安装空间，径向最大轮廓适配前端机匣的内腔直径，安装接口的螺栓孔位与周边附件、管路的布局预留了足够的操作间隙，不会与周边的燃油管路、引气管路、传感器线束产生干涉，能够直接适配奥伦达9/10系列喷气发动机的前端装配接口，无需额外的转接结构即可完成装配对接，装配后轴承的内圈与转子轴采用过盈配合定位，外圈与支撑座采用过渡配合加定位销防转的结构，能够在高振动工况下保持配合位置的稳定性，避免长期运行后出现配合松动、位置偏移的问题。
