直列四缸发动机曲柄连杆传动结构

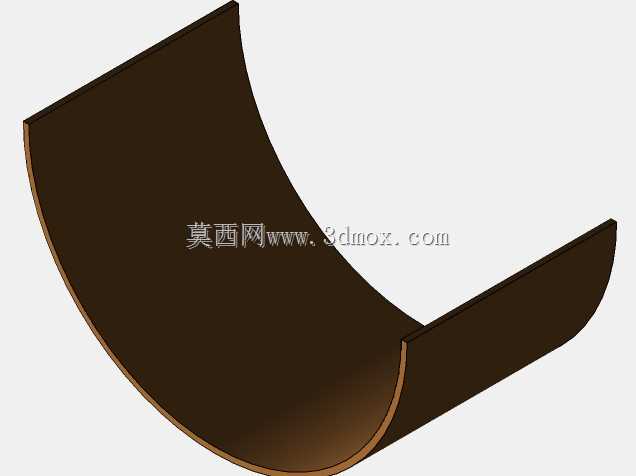

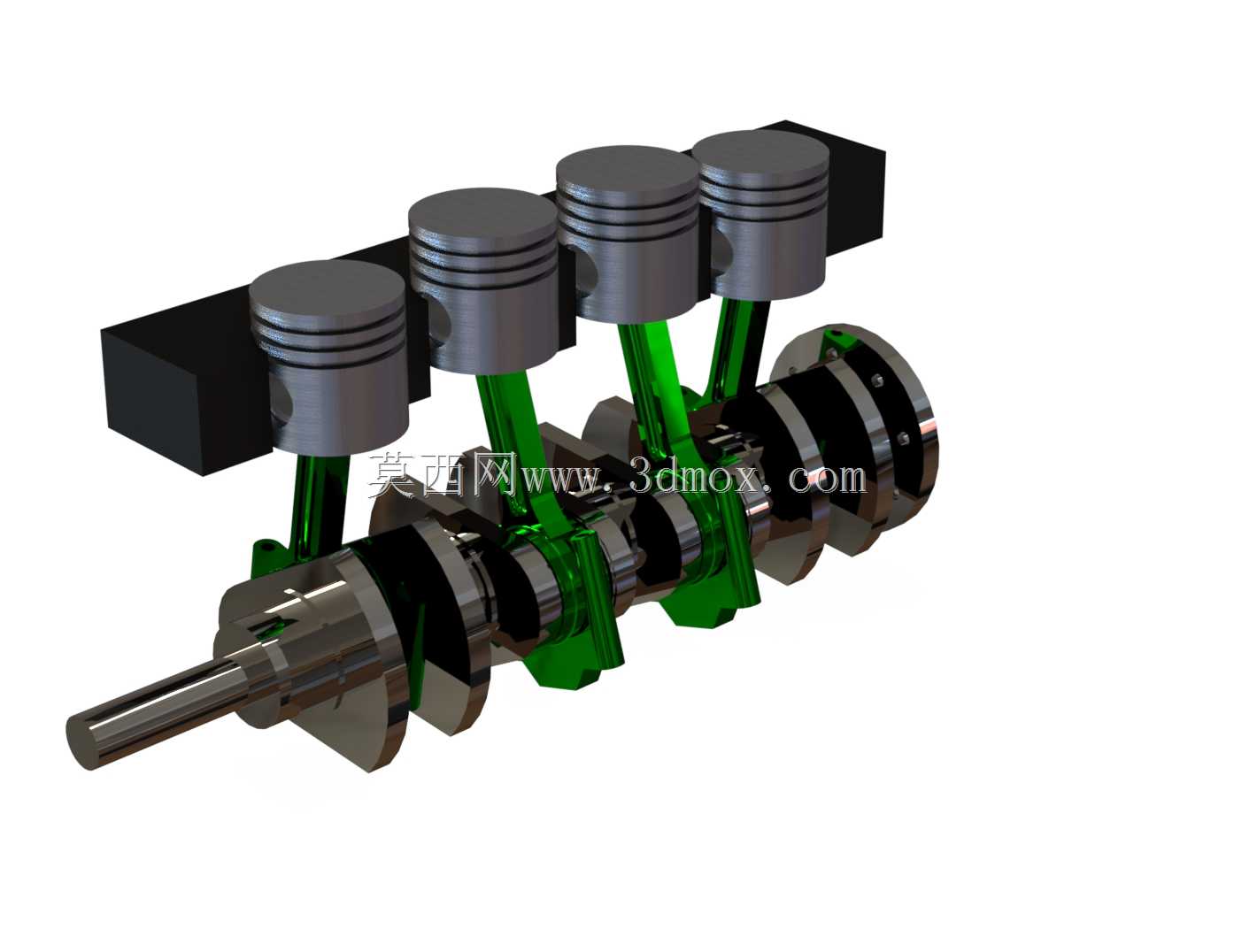

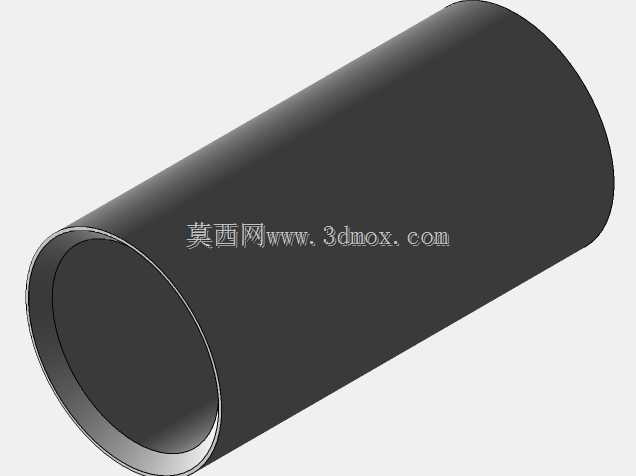

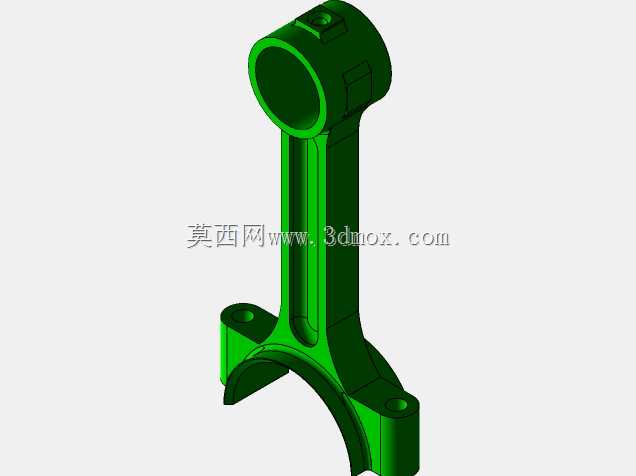

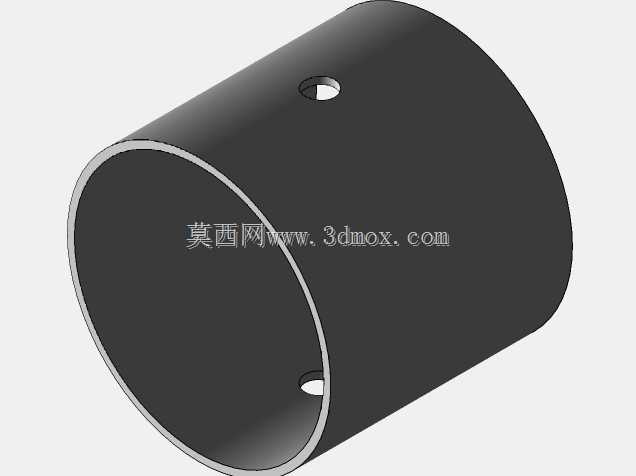

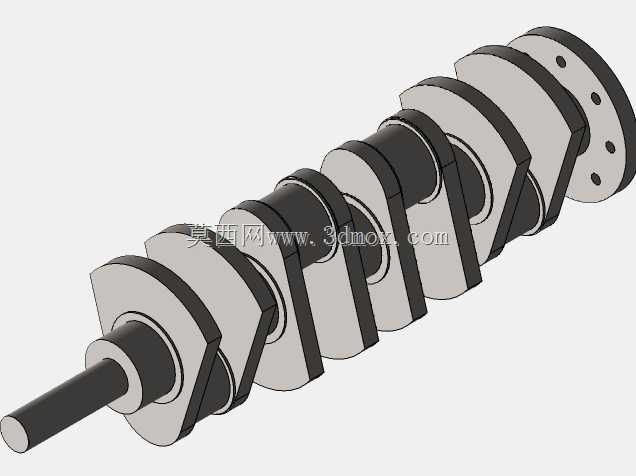

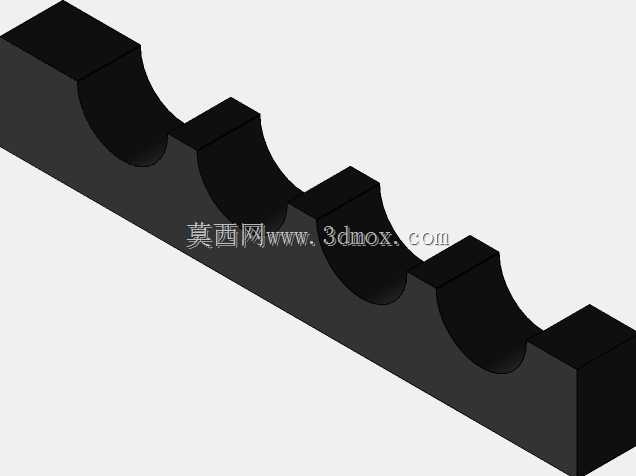

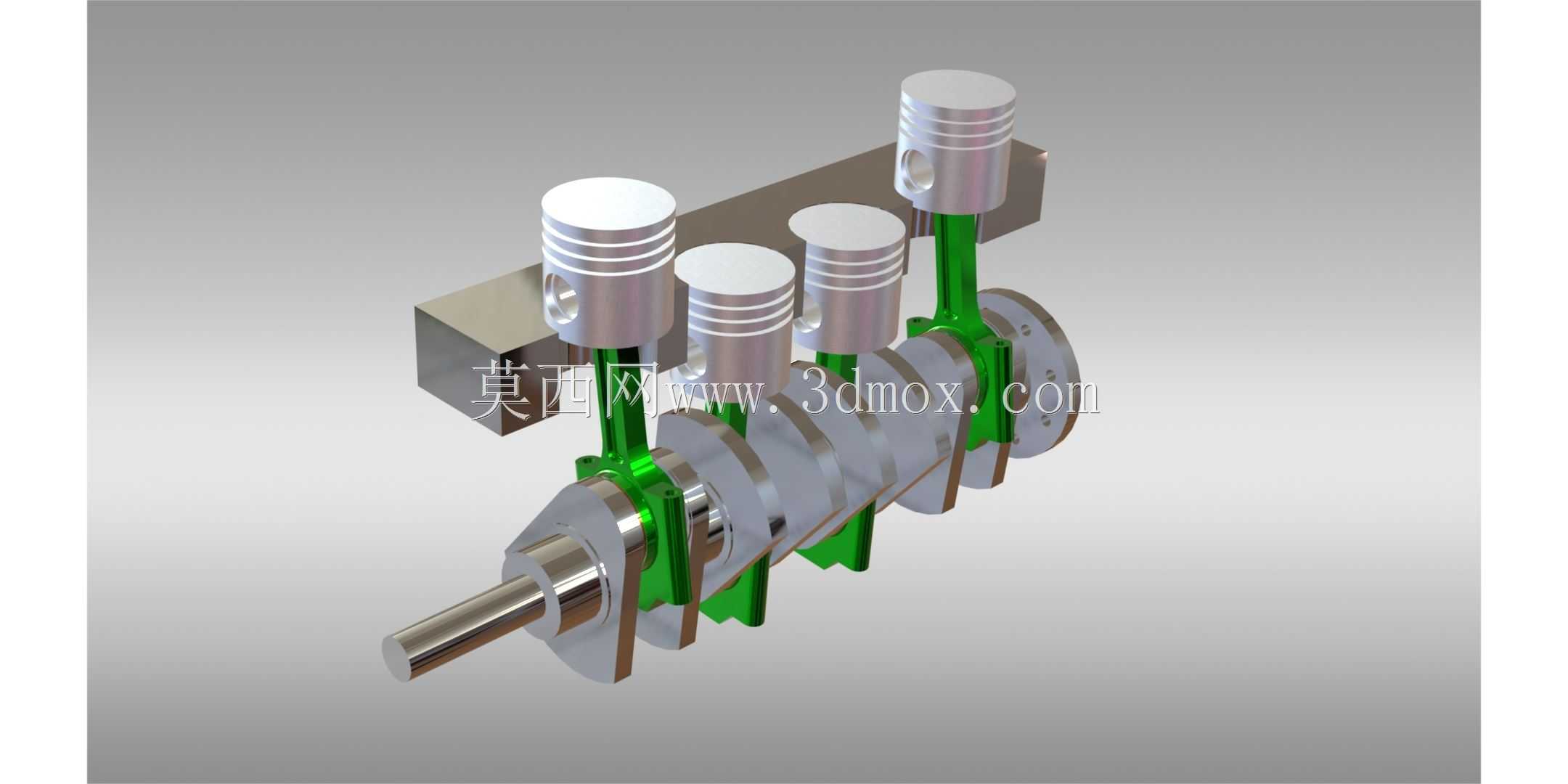

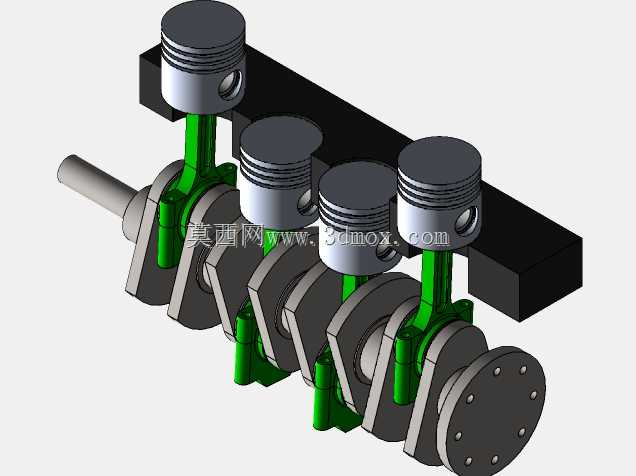

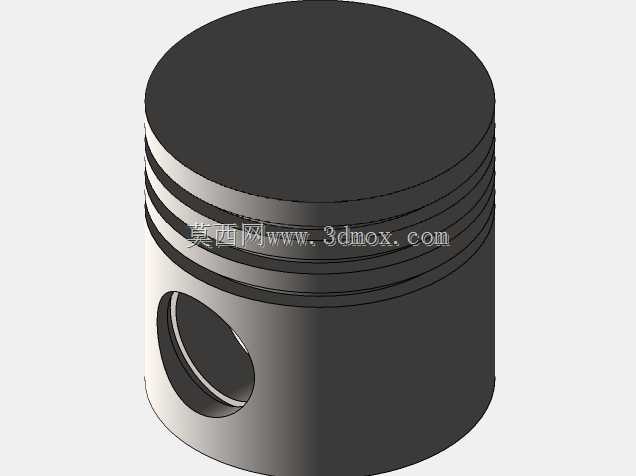

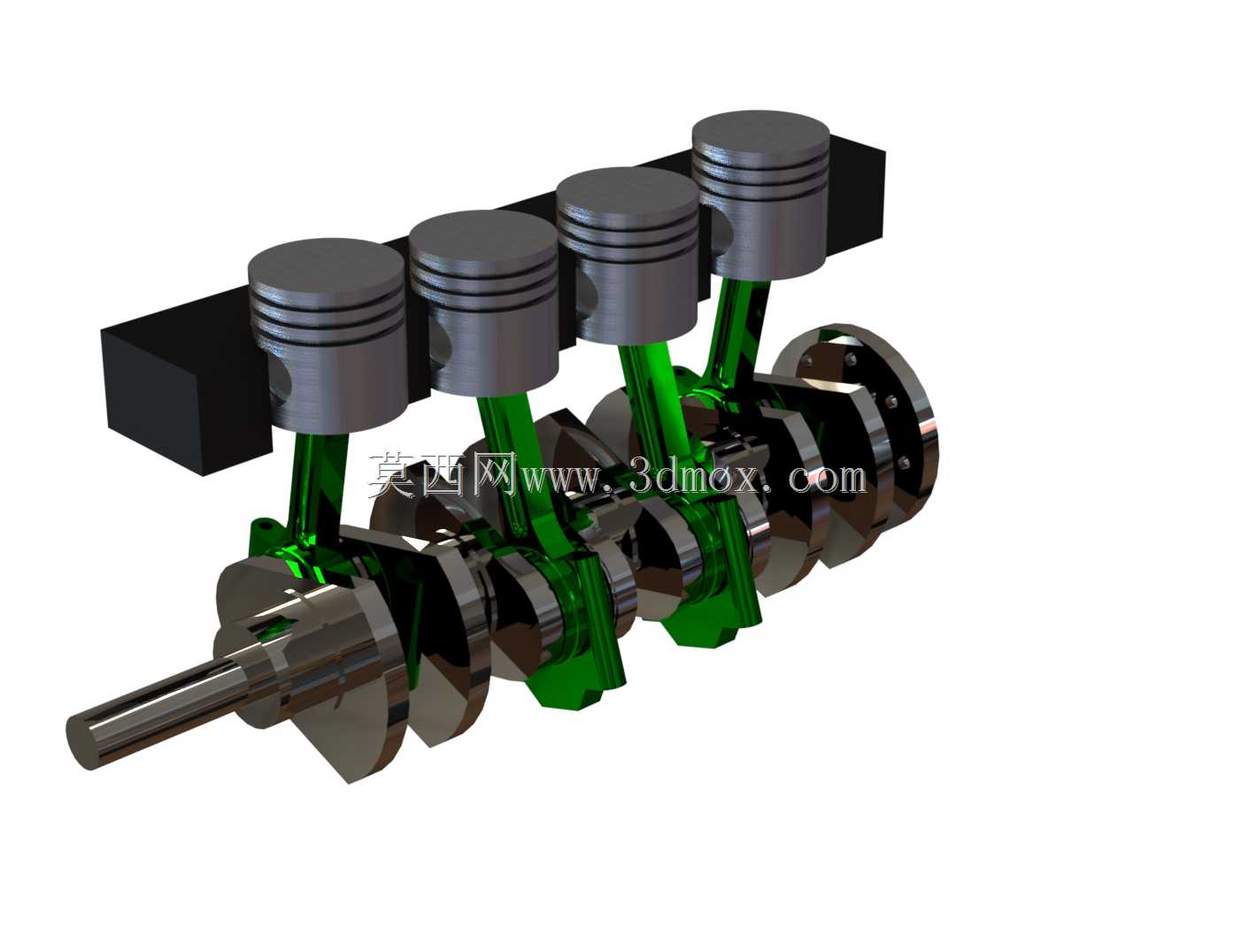

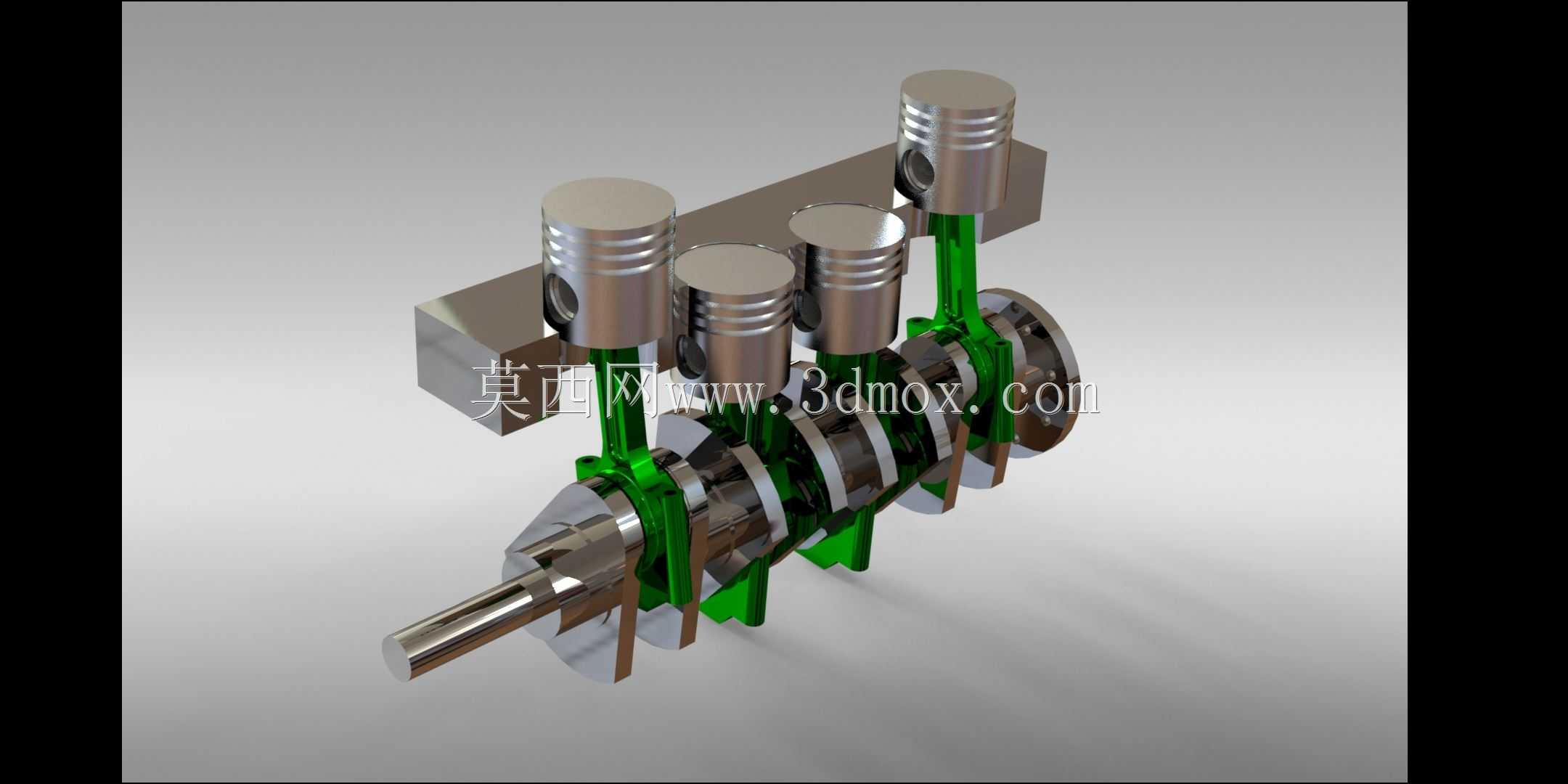

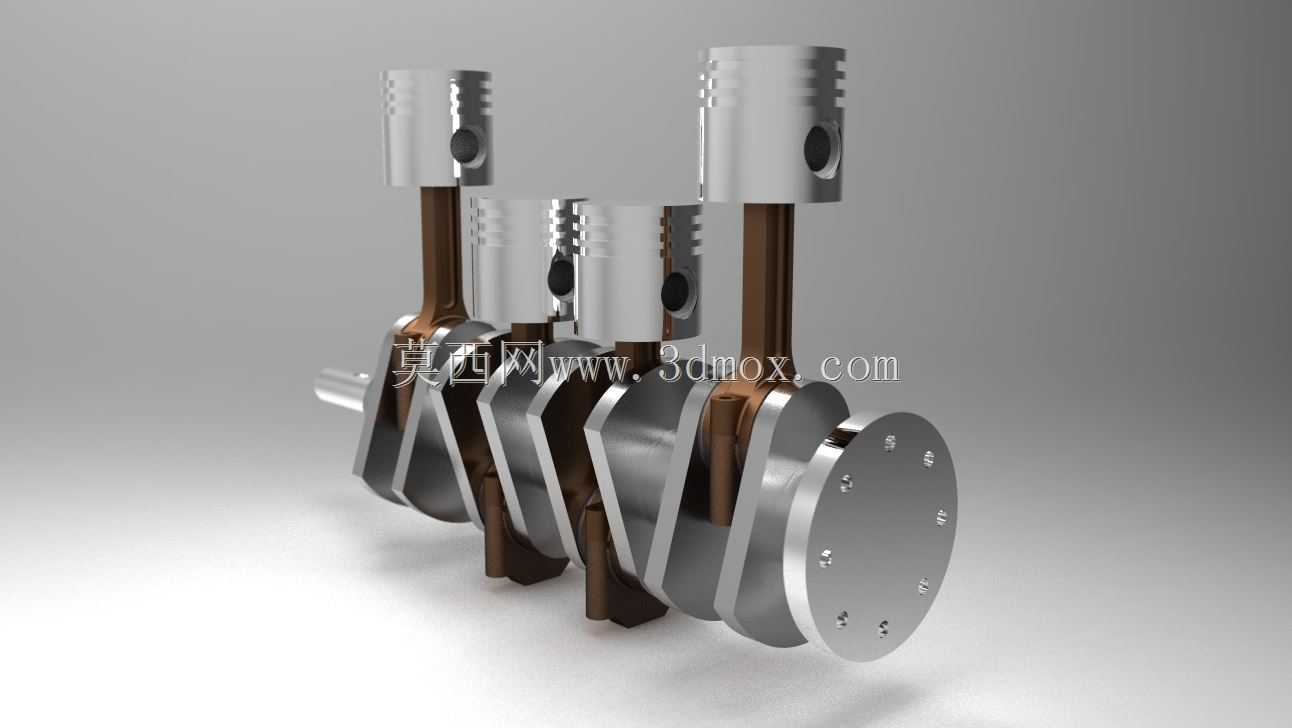

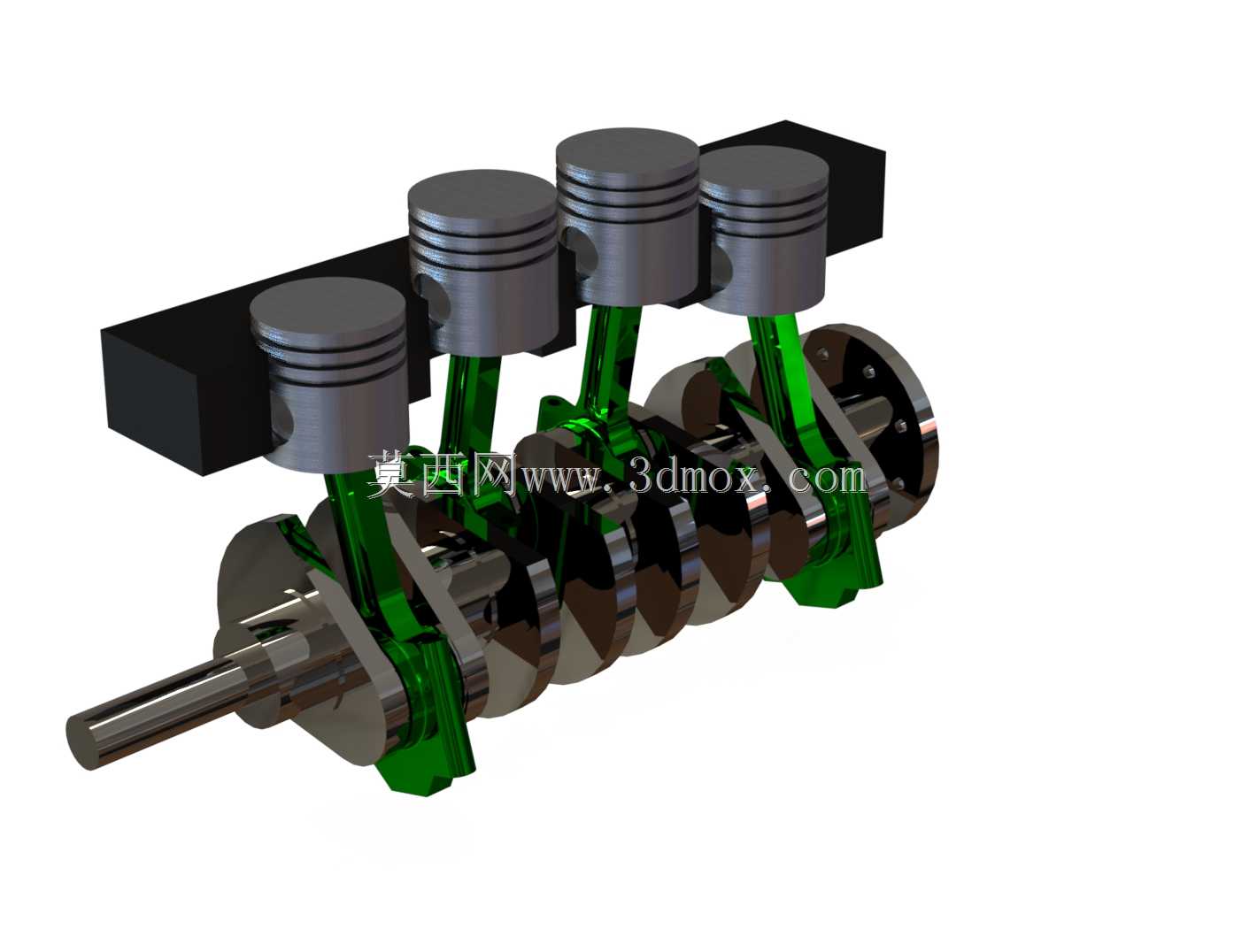

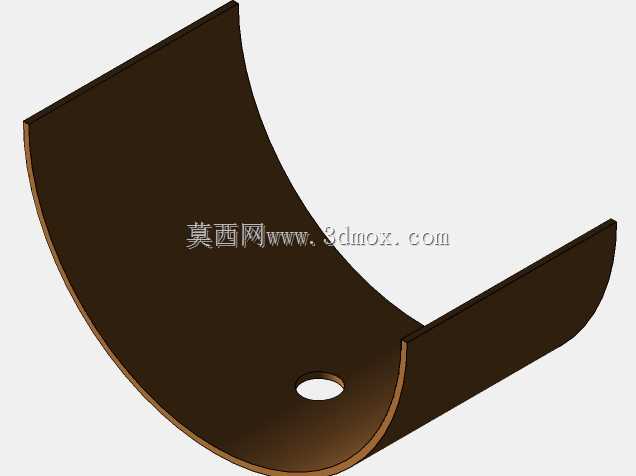

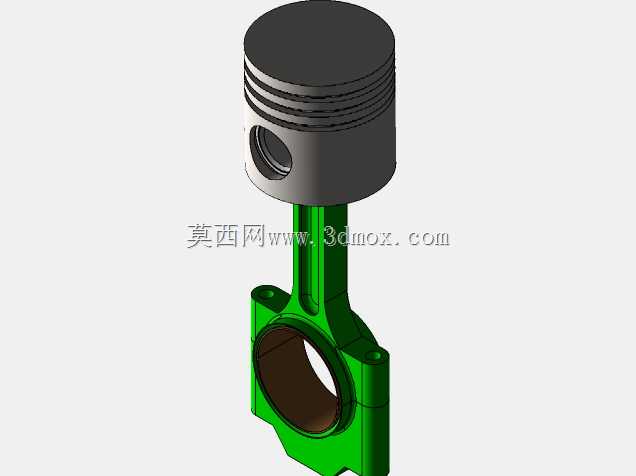

这套曲柄连杆结构是往复式内燃机的核心动力传递组件，主要应用于小排量乘用车、通用小型动力机组、农用作业机械的动力单元中，承担着将活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心功能，是内燃机实现热能向机械能转换的关键载体。整套结构采用直列四缸的排布形式，四个活塞沿曲轴轴向等距分布，相邻气缸的曲柄销呈180度相位差布置，能够保证四个气缸的做功行程均匀错开，让动力输出的平顺性得到有效提升，同时兼顾了结构紧凑性与动平衡表现，适配1.0L-2.0L排量区间的四冲程内燃机使用需求。从功能特性来看，活塞部分采用平顶式结构设计，裙部预留了活塞环安装槽位，能够在往复运动中保证气缸密封性，将燃烧室内的燃气压力完整传递给连杆组件；连杆采用分体式大头设计，通过连杆轴瓦与曲轴的曲柄销配合，杆身做了等强度优化，在保证抗拉伸、抗弯曲疲劳强度的前提下尽可能降低往复运动惯量，减少高速运转时的惯性冲击；曲轴采用整体式锻造结构，设置了多道主轴颈支撑位，平衡块与曲柄为一体化设计，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转的振动与噪声。设计过程中严格遵循内燃机动力传递的力学逻辑，首先根据目标排量确定单缸缸径与活塞行程，以此推导曲柄半径与连杆长度的合理比值，平衡活塞侧压力与曲轴输出扭矩的特性，让活塞在气缸内的运动轨迹符合运动学要求，避免出现运动干涉；其次对各部件的安装边界做了精准约束，活塞销孔与连杆小头的配合公差、连杆大头与曲柄销的配合间隙、曲轴主轴颈与缸体主轴承座的同轴度要求都在结构中做了对应预留，能够直接适配常规四缸发动机的缸体安装空间，主轴颈的轴向定位位置、连杆的摆动空间、活塞在上止点与下止点的位置都经过运动仿真验证，全行程范围内不会与缸体、缸盖等周边部件发生碰撞。整套结构的外形尺寸适配横置前驱乘用车的动力舱布局，曲轴前端预留了皮带轮、正时机构的安装接口，后端预留了飞轮与动力输出端的连接法兰，不需要做大幅结构修改即可匹配不同的外围附件安装需求，能够为内燃机的整机设计、教学演示、动力学仿真分析提供精准的结构参考。
