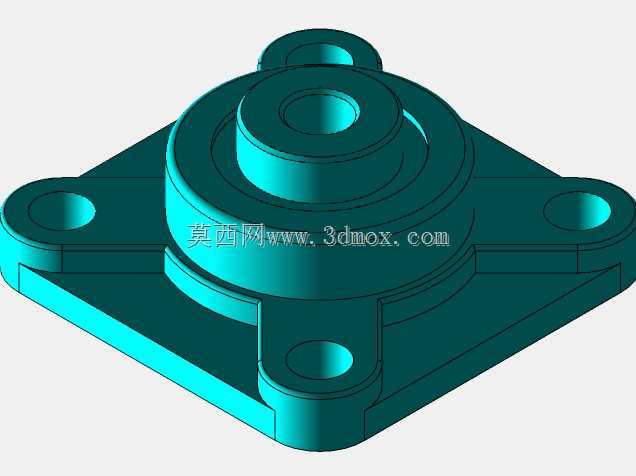

四螺栓方形法兰带座外球面轴承结构

这款四螺栓方形法兰带座外球面支承组件，广泛应用于轻工输送、食品包装、纺织机械、小型农机等各类需要短轴端支承的传动场景中，是中小型旋转轴系里十分常见的径向承载部件，主要承担传动轴的径向载荷，同时补偿轴系安装过程中产生的微小同轴度偏差，降低轴系运转时的附加应力，提升整套传动结构的运行稳定性与使用寿命。在实际生产场景里，这类带座轴承常被安装在设备的侧壁或框架型材端面，不需要额外设计复杂的轴承安装座腔体，直接通过法兰面贴合安装基准即可完成固定，大幅降低设备机架的加工难度与装配工时，尤其适合各类轻型输送线的辊筒支承、小型风机的叶轮轴支承、农业机具的转轴定位等场景，安装维护便捷，对现场装配的精度要求相对友好。

从功能特性来看，该组件将外球面球轴承与方形法兰轴承座整合为一体，轴承内圈可通过顶丝与转轴实现锁紧固定，能够适应一定范围内的轴偏转与安装对中误差，轴承自带的密封结构可以阻挡外界粉尘、水汽进入轴承滚道内部，在多尘、潮湿的工况下也能保持稳定的运转状态，不需要频繁加注润滑脂进行维护。方形法兰的四个安装耳对称分布，螺栓孔采用沉孔设计，安装后螺栓头部不会突出法兰表面，既可以避免运转过程中剐蹭周边部件，也能让法兰安装面与设备基准面完全贴合，保证支承的刚性与定位精度。

在设计思路上，这款结构优先考虑了安装便捷性与承载均衡性，方形法兰的轮廓设计让四个安装点受力均匀，相比菱形法兰或圆形法兰，在垂直安装面的载荷作用下抗倾覆能力更强，法兰底座与轴承座主体采用一体化的结构设计，避免了分体装配带来的累积误差，轴承安装位的同轴度、法兰安装面的平面度都经过结构优化，保证轴承装入后不会出现偏载情况。中心轴承位的凸台结构一方面提升了轴承座的整体刚性，另一方面也为轴承外圈提供了足够的轴向定位支撑，避免轴系受轴向窜动时轴承脱出。

从安装边界来看，该组件适配0.5英寸规格的转轴，方形法兰的四个安装孔中心距符合常规轻型带座轴承的安装尺寸规范，沉孔的深度与孔径适配常用的六角螺栓安装，整体轴向突出尺寸紧凑，不会占用过多的轴端安装空间，法兰底座的厚度经过优化，既保证了足够的支承强度，也不会过度增加整体重量，在满足承载要求的前提下尽可能压缩了结构体积，适配各类安装空间局促的轻型设备场景。
