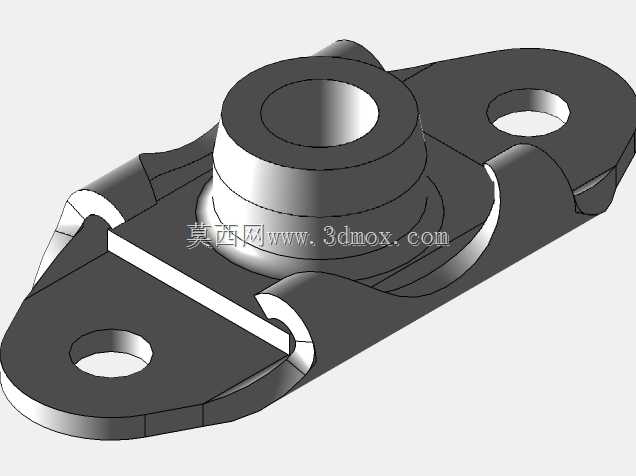

双耳式带衬套安装固定支座结构设计

该固定支座属于机械连接系统中的基础承载构件，主要应用于各类需要实现轴类部件铰接定位、管线支撑固定、小型功能模块安装限位的工业场景，常见于通用机械设备的机架连接部位、轻型输送设备的导向组件安装位、户外设施的构件铰接点，以及小型机电产品的内部结构支撑位置，能够在静态承载与小幅动态摆动的工况下保持连接稳定性，避免配合部件出现径向窜动与安装错位。

从实际用途来看，该构件核心作用是为配套的销轴、衬套类零件提供精准的安装基准，通过自身的结构强度分散承载部位的应力，将上部配合部件的载荷均匀传递到两侧的安装基面，同时预留的铰接通孔可满足部件小角度摆动的活动需求，避免刚性连接在交变载荷下出现应力断裂问题。两侧延伸的安装耳板采用对称式布局，能够在安装时实现双向受力平衡，减少单侧受力带来的支座变形风险。

在功能特性设计上，中间凸起的衬套安装位采用阶梯式同轴结构，内层通孔与配套衬套采用过渡配合公差设计，既保证衬套压装后的同轴度精度，又能避免衬套在长期转动摩擦下出现松脱；凸起的台肩结构可对衬套端面形成轴向限位，无需额外加装定位挡圈即可限制衬套的轴向窜动。两侧耳板的安装孔采用沉孔式设计，安装时螺栓头部可完全沉入孔内，不会突出支座表面影响其他部件的装配空间，同时沉孔的贴合面经过平面度优化，能够保证螺栓锁紧后安装面完全贴合，减少连接松动的概率。

设计思路上整体遵循等强度设计原则，支座主体从中间安装位到两侧耳板采用平滑的圆弧过渡结构，没有尖锐的直角转角，能够有效分散承载时的应力集中，避免转角部位在长期交变载荷下出现疲劳裂纹；底部安装基面为整面平整结构，与安装框架贴合时接触面积更大，单位面积承压更小，可适配不同材质的安装基面，不会因为局部压强过大造成基面凹陷变形。整体外形采用紧凑型布局，在保证结构强度的前提下尽可能压缩整体占用空间，两侧耳板的外轮廓做了圆弧收边处理，既减少了安装时的锐边磕碰风险，又能降低整体材料用量，兼顾结构可靠性与制造成本控制。

从安装边界来看，该支座的安装孔中心距、中间衬套位的凸起高度、整体厚度均按照通用机械安装的标准间隙设计，安装时两侧耳板的通孔可适配常规规格的内六角螺栓，中间衬套孔可匹配对应直径的标准销轴与自润滑衬套，安装后整体突出安装基面的高度可控，不会与周边相邻部件产生运动干涉，可直接替换同规格的传统焊接式支座，无需对原有安装基面做二次加工，适配性较强。
