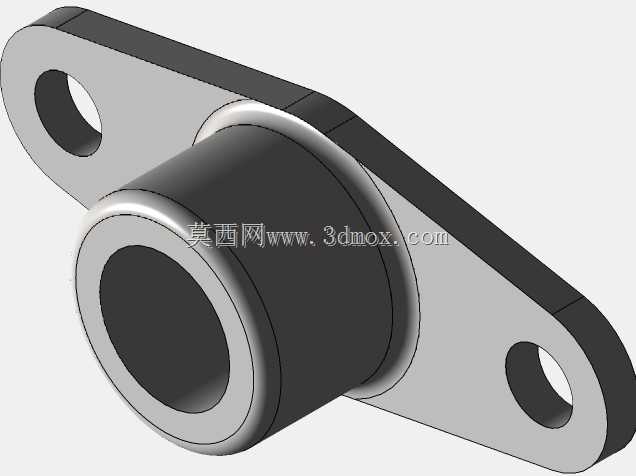

双耳法兰式衬套安装固定座结构

该结构属于机械系统里的衬套配套安装支撑构件，主要应用在需要对轴类零件、滑动衬套提供径向支撑与轴向定位的场景中，常见于中小型机械设备的连杆铰接部位、轻载传动系统的支撑点位、自动化设备的导向轴安装端，也可用于民用机电产品、小型交通装备的铰接支撑位置，用来承载径向载荷，同时为配套的滑动衬套提供稳定的安装基准，避免衬套在工作过程中出现移位、偏斜的问题。从实际用途来看，这个构件的核心作用是将内置的滑动衬套牢牢固定在设备机架或者对应安装面上，让穿过衬套的轴件可以顺畅完成回转或者小幅度的往复摆动，同时把轴件工作时产生的径向载荷均匀传递到安装基体上，降低铰接部位的应力集中，减少衬套工作时的异常磨损，延长整套铰接结构的使用寿命。在功能特性上，该结构采用一体化的设计思路，中间的筒状主体是衬套的安装腔体，腔体的内径与配套衬套的外径采用过渡配合设计，能够保证衬套压入后不会出现松脱转动，腔体两端的止口边缘做了倒角处理，既方便衬套的压装作业，也能避免压装过程中刮伤衬套的外壁；两侧延伸出的菱形安装耳板上开有同轴的安装通孔，用来穿装固定螺栓，耳板的下表面为平整的精加工面，能够和安装基面完全贴合，保证安装后整个构件不会出现倾斜，让中间衬套的轴线和配套轴件的轴线保持高度同轴，避免轴件工作时出现别劲、卡滞的问题。在设计思路上，这款构件优先考虑了安装便捷性与结构强度的平衡，两侧耳板的延伸长度经过合理核算，既保证了两个安装螺栓之间有足够的间距，让固定后的构件具备足够的抗扭转能力，不会在承受偏载时出现绕螺栓转动的情况，又尽可能压缩了整体的横向占用空间，适配安装空间比较局促的使用场景；筒状主体的外壁和耳板之间采用大圆角过渡连接，能够有效降低应力集中系数，让构件在承受交变径向载荷时不会在连接部位出现疲劳断裂，整体结构没有多余的冗余设计，在满足结构强度要求的前提下尽可能控制了构件的自重，适合轻量化要求的设备使用。从安装边界来看，该构件的安装基面需要保证足够的平面度，两个安装螺栓的孔距需要和耳板上的通孔间距匹配，安装时螺栓的预紧力需要控制在合理范围，避免过大的预紧力导致耳板出现变形；中间衬套腔体的轴向长度略长于配套衬套的长度，能够保证衬套完全容纳在腔体内部，不会出现轴向窜动，构件安装完成后，中间腔体的轴线需要和配套轴件的运动轴线保持重合，径向偏差需要控制在允许的公差范围内，才能保证整套铰接结构顺畅运行。
