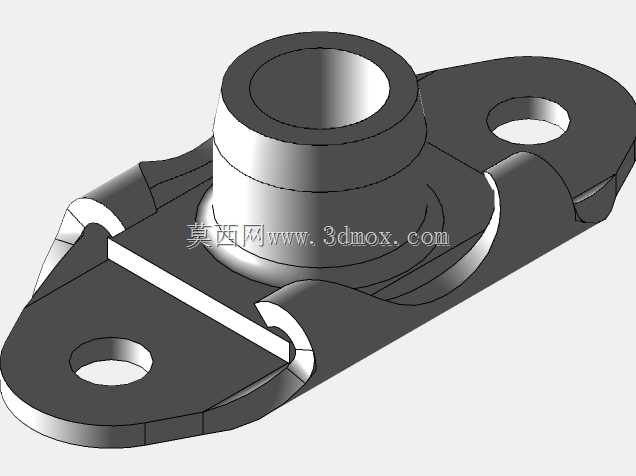

双耳式带凸台铰接安装固定支座

该款双耳式带凸台铰接固定支座，是工业机械装配领域应用十分广泛的基础连接构件，常被用于各类需要实现铰接转动、定位支撑的传动与装配场景中，比如小型自动化设备的连杆传动节点、轻工机械的摆动机构安装位、输送线的导向组件固定端，以及部分专用设备的活动臂铰接点位，能够为配套的销轴、铰接轴提供稳定的安装基准，同时通过自身的安装耳结构实现与设备机架的可靠固定，避免铰接部位在长期往复摆动、负载传动过程中出现移位、松脱的问题。从实际功能来看，这款支座的核心作用是承载铰接部位的径向与轴向载荷，将活动构件的作用力平稳传递到设备机架上，中间凸起的筒状结构内部为光孔设计，可与配套销轴形成间隙配合，满足铰接件绕轴灵活转动的需求，同时筒身的加高设计能够有效增加与销轴的接触配合长度，降低单位面积的接触压强，减少长期转动带来的磨损，延长铰接副的使用寿命。两侧延伸的安装耳板对称分布，每个耳板上都预制了圆形安装通孔，可通过螺栓、铆钉等紧固件将支座整体锁紧在安装基准面上，耳板与中间凸台的衔接位置做了圆弧过渡补强设计，能够分散耳板承受的安装锁紧力与工作载荷，避免应力集中导致的耳板断裂、变形问题。在设计思路上，这款支座充分考虑了安装空间的紧凑性需求，整体采用扁平化的轮廓设计，两侧耳板向外延展的宽度经过合理测算，既保证了安装后的固定稳定性，又不会占用过多的横向安装空间；中间凸台的高度根据常规铰接件的配合深度设定，既能够满足销轴的配合长度要求，又不会因为凸台过高导致整体结构冗余、重量增加。底部与安装面接触的区域为平整加工面，能够保证安装后与基准面完全贴合，减少安装倾斜带来的铰接卡滞问题。从安装边界来看，这款支座的整体外轮廓适配小空间安装场景，两侧安装孔的中心距符合常规小型铰接机构的安装尺寸规范，中间凸台的外径与内孔尺寸适配常用规格的铰接销轴，安装时只需将支座底面贴合在预设的安装基准面上，对准两侧耳板的安装孔位锁紧紧固件，再将配套铰接轴穿入中间凸台的内孔即可完成装配，不需要额外做复杂的适配加工，能够有效降低现场装配的工作量，提升设备组装的效率。支座整体的受力结构经过优化，各个转角位置的过渡圆弧都经过应力校核，能够承受常规工况下的交变载荷与冲击载荷，适配多数中轻载的铰接传动场景。
