FPC移位作业用圆柱型回转轮体结构

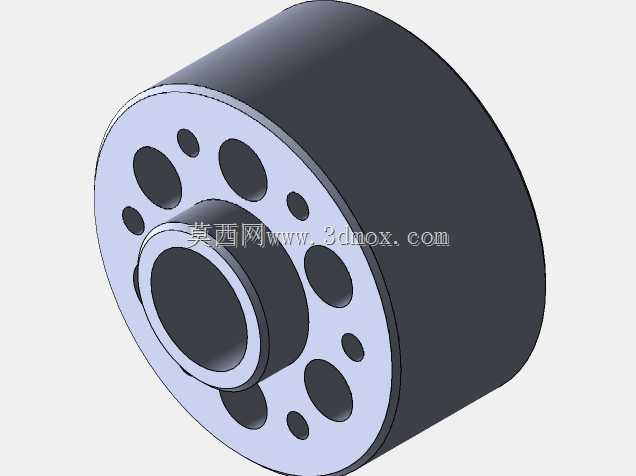

在柔性电路板生产加工的自动化产线场景中，这类轮体构件是FPC移位作业单元里的核心配套回转部件，主要承担柔性线路板移位过程中的承托、导向与精准对位传动作用，适配高速运转的FPC搬运移位工位，能够在机器人取放、移送FPC薄板的过程中，配合末端执行机构完成平稳的行程换向与位置校准，避免柔性板材在移位过程中出现褶皱、偏移、刮擦等不良问题，保障FPC移送过程的位置精度与运行平稳性。该构件采用圆柱型整体式结构设计，主体外圆为光滑连续的圆柱面，能够在运转过程中保持与配套传动带、承托面的均匀接触，减少运转过程中的跳动与偏摆；端面采用多组大小错落的通孔布局，在保障轮体整体结构强度的前提下，有效降低构件自身重量，减少回转过程中的转动惯量，提升启停响应速度，同时也为配套的紧固件安装、走线布局预留了充足的空间，中心设置阶梯式轴孔结构，能够与配套的回转轴、轴承组件实现精准配合，保障回转过程的同轴度，降低运转过程中的磨损与异响。设计过程中优先考虑了精密传动场景下的安装适配性，整体轴向长度与外圆直径的比例经过反复校核，既能够满足FPC移送过程中的接触宽度需求，避免柔性板材边缘脱出承托范围，又不会占用过多的安装空间，能够紧凑嵌入到FPC移位机器人的末端执行模组内部；端面的安装孔位采用对称式布局，保障轮体高速回转时的动平衡性能，减少长期运转过程中的振动累积，延长配套轴承与驱动组件的使用寿命。安装边界方面，该轮体以中心轴孔为装配基准，外圆面预留了与配套传动件的配合间隙，端面的沉孔结构能够将紧固件完全隐藏在构件内部，不会突出轮体端面与周边的防护结构、检测传感器发生干涉，适配多种规格的FPC移位作业工位，既可以用于单条FPC的精准移位，也可以适配多工位并行的高速产线，在3C电子制造领域的柔性线路板加工、检测、分拣等多个工序的机器人移位单元中都能发挥稳定的传动导向作用，有效提升FPC移送作业的效率与良品率，替代人工完成重复性的移位对位操作，降低人工操作带来的位置偏差与板材损伤风险。
