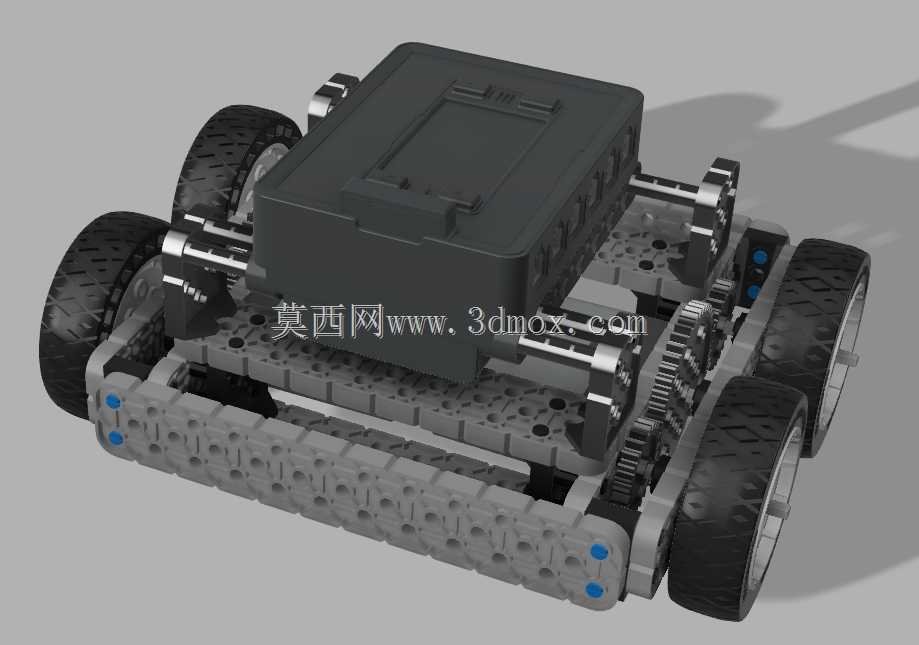

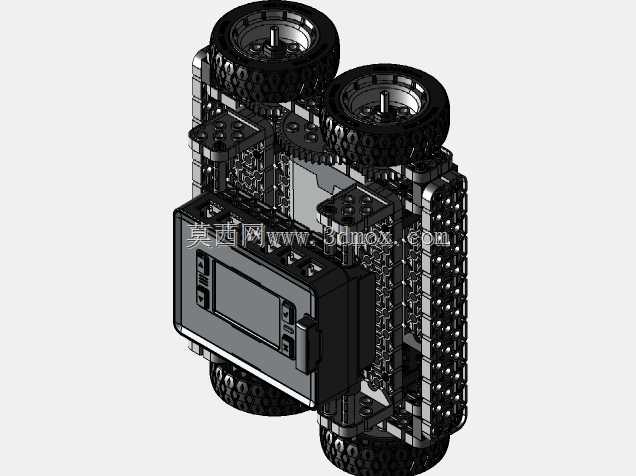

VexIQ教育机器人2:1传动行走底盘结构

该结构是面向青少年科创教育场景开发的Vex IQ竞赛机器人行走传动单元，主要应用于中小学机器人竞赛、STEM教育实践课堂、机械结构原理教学演示等场景，可作为竞赛机器人的基础行走承载平台，也可作为机械传动教学的具象演示载体，帮助学习者直观理解定比齿轮传动的运动特性、轮式行走机构的布局逻辑以及模块化拼装结构的设计思路。从实际用途来看，该传动系承担了机器人动力传递、行走驱动、上层功能模块承载的核心作用，能够将动力模组的输出扭矩通过2:1的齿轮减速结构放大后传递至驱动轮，为机器人提供充足的行走牵引力，同时兼容履带式辅助行走结构，可在平整竞赛场地、轻度不平整训练台面等场景下稳定行进，避免轮式结构打滑空转的问题。在功能特性层面，该传动系采用模块化孔位拼接设计，所有结构件均沿用Vex IQ标准搭建体系的安装孔距，可快速搭配不同的上层功能组件，比如机械臂、物料拾取机构、传感检测模组等，适配不同竞赛任务的改装需求；2:1的固定传动比经过反复调校，既能够保证机器人在竞赛场景下的行进速度满足任务时效要求，又能输出足够的扭矩带动附加负载，不会出现起步无力、堵转烧损动力件的问题；轮履结合的行走布局兼顾了轮式结构的转向灵活性与履带结构的抓地稳定性，转向时两侧驱动轮差速控制逻辑简单，不需要额外加装复杂的转向执行机构，降低了电控部分的调试难度。从设计思路来看，该结构优先考虑了教育场景下的易拼装、易调试、易改装需求，整体采用分层布局，底层为传动与行走组件，中层预留了标准安装孔位用于固定电控元件、电池模组，上层为平整承载面可拓展各类任务执行机构；齿轮传动组采用外露式布局，既方便学习者观察齿轮啮合的运动过程，理解传动比计算的实际意义，也便于在出现卡滞、传动不畅问题时快速排查调整，不需要拆解大量外围结构件。在外形尺寸与安装边界上，该传动系整体采用方正紧凑的布局，宽度控制在Vex IQ竞赛规则允许的机器人尺寸限制范围内，长度方向预留了前后拓展空间，可根据任务需求加装防撞结构、辅助轮或者前置拾取机构；所有安装孔位均严格遵循Vex IQ体系的标准间距，动力件安装位、电池固定位、电控板安装位的边界尺寸都做了适配校验，不会出现组件安装干涉的问题，驱动轮与履带的相对位置经过公差校核，运转时不会出现履带脱落、齿轮打齿的情况，同时底盘离地间隙设置合理，能够顺利通过竞赛场地上的轻度障碍、接驳坡道等地形，不会出现底盘剐蹭场地、卡滞停转的问题。
