带取料结构的植入式模具镶件装置

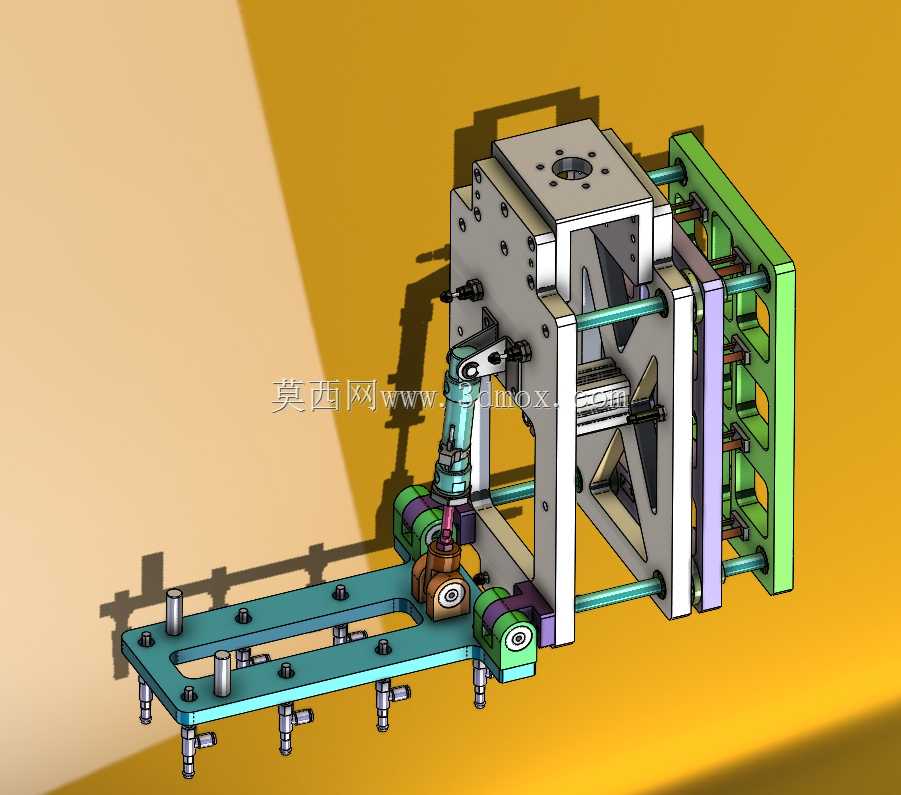

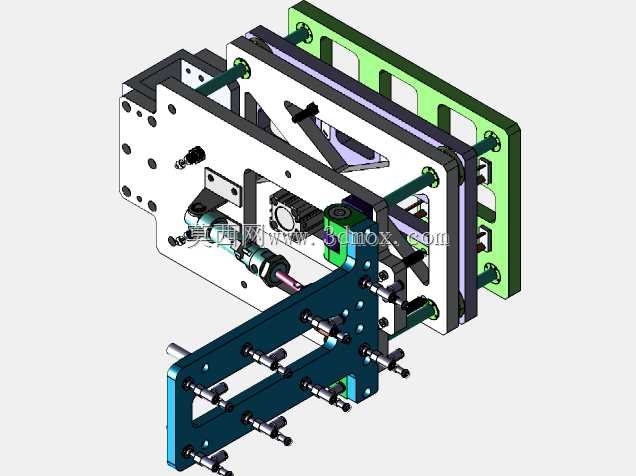

这套植入机构主要面向注塑生产环节的嵌件植入工序，常见于带金属嵌件的塑胶件成型场景，比如电子接插件、汽车小型结构件的注塑生产中，需要提前将金属镶件精准定位到模具型腔内，合模后完成注塑包胶，这套装置就是替代人工完成镶件上料、植入、取件全流程的执行端结构。从结构布局来看，装置采用立式板架支撑结构，底部为带多组定位销与真空接嘴的安装底板，底板上的定位销用于和模具动模侧的定位孔配合，保证植入位置的重复精度，真空接嘴则用于吸附待植入的小型镶件，避免输送过程中镶件移位。中部的执行单元集成了直线导向与压入结构，四根平行光杆作为导向轴，搭配线性轴承保证压入动作的同轴度，避免镶件植入时出现偏斜导致模具损伤；侧方的取料摇臂结构采用凸轮联动设计，在植入动作完成、模具开模后，摇臂会同步动作，将成型完成的带嵌件产品从型腔中顶出并转移到下料工位，不需要额外配置独立的取料机械手，能大幅缩减整线的布局空间。设计过程中优先考虑了安装边界的适配性，整体架体的安装孔位采用标准化间距设计，可直接适配多数200-350吨规格注塑机的模具安装尺寸，不需要额外加工转接板；架体的立板采用镂空减重设计，在保证结构刚性的前提下降低整体重量，减少机械臂末端搭载时的负载压力。导向轴的行程预留了15mm的安全余量，避免合模过程中出现结构干涉，压入端的缓冲结构采用聚氨酯阻尼垫，能在镶件接触模具型腔时吸收冲击，保护模具型腔表面不被压伤。底部的吸附工位采用模块化设计，可根据不同产品的镶件分布更换对应的吸附头，不需要整体更换架体，换型时仅需调整吸附头位置与压入头的高度参数，单批次换型时间可控制在15分钟以内，适配多品种小批量的嵌件注塑生产需求。整套结构的动力输入可搭配标准气缸或伺服电缸，根据植入精度需求灵活选择，所有运动副都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑保养，适配车间长期连续生产的工况要求。
