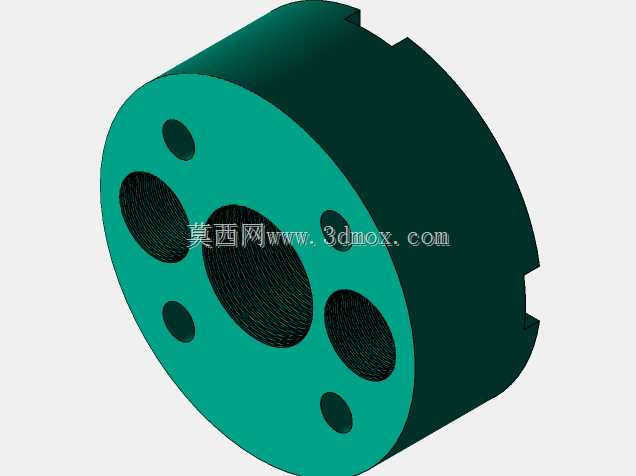

多安装孔位圆柱式圆形定位固定盘

这款圆形定位固定盘是机械装配领域常用的基准定位构件，主要应用在工装夹具搭建、自动化生产线工位定位、精密检测设备装夹基座等场景中，能够为配套的轴类零件、工装模块、执行元件提供稳定的安装基准与位置约束，避免设备运行过程中配套部件出现径向窜动、周向偏移的问题，保障整套机构的运行精度与装配一致性。从实际用途来看，该构件既可以作为独立的定位基准件安装在设备工作台面，为待加工工件提供定位依托，也可以嵌入到夹具模组内部，作为不同功能模块之间的连接定位载体，在小批量多品种的柔性生产场景中，这类多孔位的定位盘能够适配多种不同规格的配套零件，减少工装更换的调整时间，提升产线换型效率。在功能特性上，该定位盘采用短圆柱式主体结构，盘面上设置了不同孔径的贯通安装孔，中心大尺寸通孔用于穿过主轴或者主定位销，周围均匀分布的中孔用于穿装紧固螺栓实现与相邻部件的刚性连接，更小的销孔则用于装入定位销，保障重复拆装时的位置精度，圆柱侧壁设置的缺口结构用于和配套的防转卡件配合，避免定位盘自身在受力时发生周向转动，提升整体连接的可靠性。设计思路上，这款定位盘遵循基准重合原则，将中心孔轴线作为整个构件的设计基准，所有孔位的位置度均围绕中心轴线做公差约束，保证安装后各连接点的受力均匀，盘体厚度经过力学核算，既能够承受装夹过程中的轴向压紧力与径向切削力，又不会占用过多的安装空间，孔位的排布避开了应力集中区域，防止长期受力后盘体出现形变。在外形尺寸与安装边界方面，该定位盘整体为等直径圆柱结构，安装时需要预留出大于盘体外径的圆形安装区域，盘体端面与安装面完全贴合，各贯通孔的轴线与安装面保持垂直，侧壁的防转缺口需要对齐安装基座上的卡位凸台，安装后盘体端面的跳动公差控制在精密装配要求范围内，能够适配多数常规工业设备的安装空间要求，不需要对原有设备结构做大幅改造即可完成装配使用。
