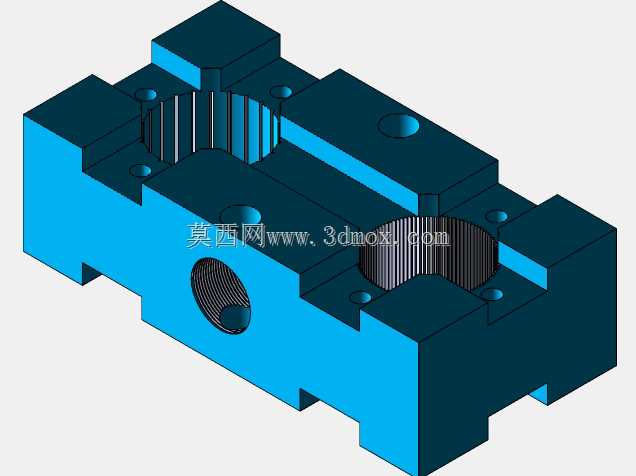

双工位对夹式工装定位固定支座

这款定位固定支座是工装夹具系统中承担工件精准定位与刚性夹持的核心构件，主要应用于自动化生产线工位定位、精密机床工件装夹、检测工位工件固定等场景，在批量零件加工、自动化装配工序中，能够为被夹持工件提供稳定的位置基准，避免加工或装配过程中工件出现位移、偏斜，保障工序精度的一致性。从实际用途来看，该支座可适配轴类、套类以及带圆柱安装面的异形零件装夹，既可以单独作为小型工位的固定夹具使用，也能够集成到多工位工装板、线性模组滑台之上，作为整条产线的定位单元配合气动、液压执行元件完成自动装夹动作。产品功能特性上，采用对称式双夹持腔设计，可同时完成两个同规格工件的定位装夹，也可通过不同腔室适配不同直径的工件，提升单工位的装夹效率；支座本体设置多组安装沉孔，分别分布于顶面凸台、侧部端面位置，既可以从支座上方向下锁付固定到安装基面，也可以从侧方完成横向锁付，适配不同方向的安装空间需求；侧部设置的横向螺纹孔可接入锁紧顶丝，或是连接气路、液路驱动的锁紧推杆，实现对夹持腔内工件的侧向顶紧，配合腔内的弧形夹持面增大与工件的接触面积，避免装夹过程中划伤工件表面，同时提升夹持摩擦力，保障装夹刚性。设计思路上，整体采用方块式基体构型，底部设置定位凸台结构，可直接嵌入安装基面的定位槽内，快速完成支座自身的安装找正，减少装配调试的时间成本；夹持腔采用半开放对夹式结构，相比全封闭的轴套类定位件，工件取放更加便捷，尤其适配自动化上下料机构的取件路径，不会出现工件卡滞在腔体内的情况；所有安装孔位均做沉头处理，锁付后螺栓头部不会突出支座表面，避免与上下料机构、相邻工装构件产生运动干涉；基体边角处做倒角处理，既去除加工毛刺提升装配安全性，也能够在安装时起到导向作用，降低支座与相邻构件的装配对位难度。外形尺寸与安装边界方面，整体采用紧凑型方块布局，长宽高比例适配常规工装板的安装孔距，底部定位凸台的宽度与标准T型槽尺寸匹配，无需额外加工转接板即可直接安装到标准工业铝型材工作台、机床T型槽工作台之上；两个夹持腔的中心距经过精准测算，适配双主轴加工设备的主轴间距，可配合双主轴同时完成两个工件的加工作业，最大化发挥设备的加工效率；侧部螺纹孔的轴线与夹持腔轴线垂直相交，保障顶紧力能够沿工件径向施加，避免顶紧过程中工件出现翘起偏移，所有外部轮廓无突出的悬臂结构，整体刚性充足，在承受较大切削力、装配顶紧力时不会出现结构形变，长期使用也能保持定位精度的稳定性。
