Amarok摩托车三夹轻量化结构设计

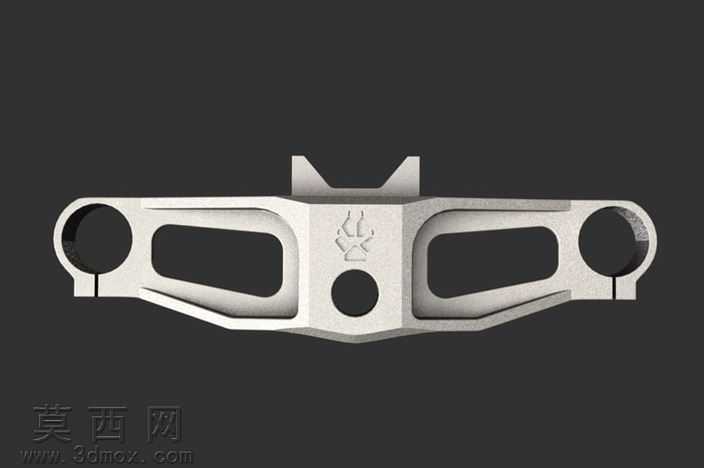

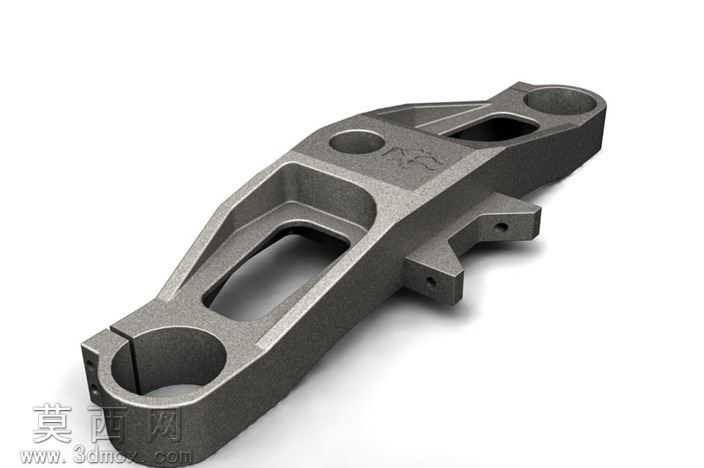

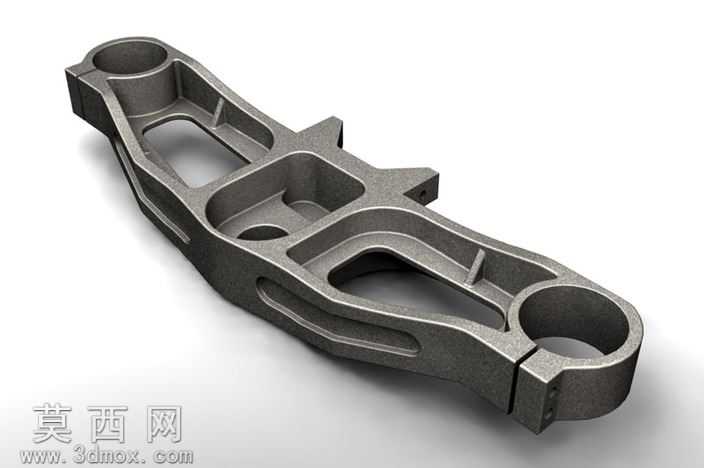

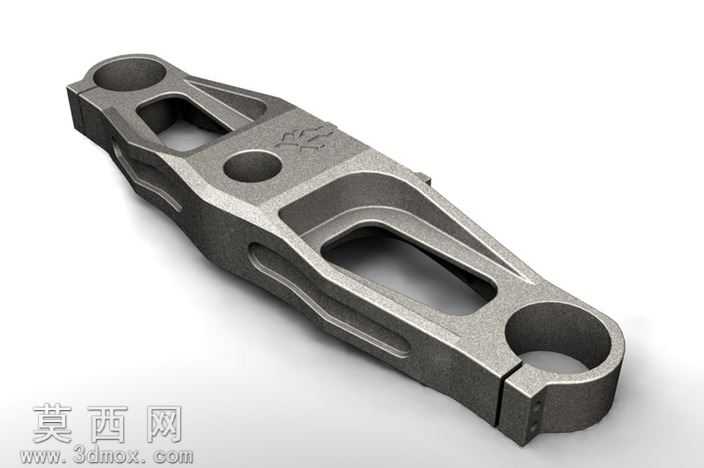

该作品为适配Amarok赛车的摩托车转向三夹三维模型，建模阶段围绕赛事使用场景的刚性、轻量化双重核心需求展开，采用参数化建模方式完成整体结构搭建，首先基于85公斤车手体重、1g侧向加速度的载荷边界，确定主体受力路径的基础轮廓，再通过拓扑优化思路完成非受力区域的镂空开槽设计，在保证结构强度的前提下最大限度去除冗余材料，最终成品重量控制在824g，最小壁厚达到4毫米，兼顾刚性与减重需求。模型完整还原了产品的细节特征：主体采用非对称角形设计语言，预留Amarok品牌logo的嵌入位置，表面做暗灰色阳极氧化的质感模拟，还原6061铝板经数控加工后的金属肌理，所有安装孔位严格匹配实装规格，包含2个M8锁紧螺栓孔位、每边2个M6捏紧螺栓孔位，孔位边缘做倒角处理避免应力集中，夹持端的开合缝隙、加强筋的过渡圆角、安装面的平面度细节均做了精准还原，可直接用于加工前的结构验证与装配干涉检查。设计过程中充分考虑实际使用的约束条件：支持唯一车手转向负荷的受力传递，尽可能减少重量的同时控制受力形变量，将位移量控制在赛事允许的安全范围内，制造工艺适配3轴数控加工流程，仅需单次装夹即可完成主体结构的铣削加工，降低生产环节的装夹成本与加工误差。渲染阶段采用金属材质球搭配工作室柔光环境，清晰呈现零件的曲面过渡、镂空结构的光影层次，以及阳极氧化表面的细腻磨砂质感，直观展示产品的工业设计美感与结构合理性，可用于产品展示、加工前的效果预览以及赛事配件的方案评审。
