阿尔加维游艇专用排气口结构设计

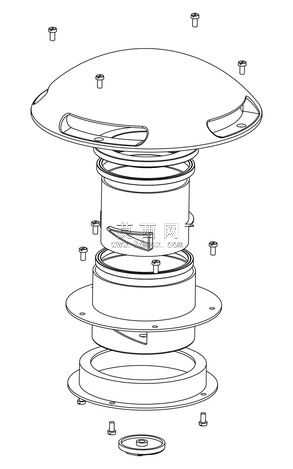

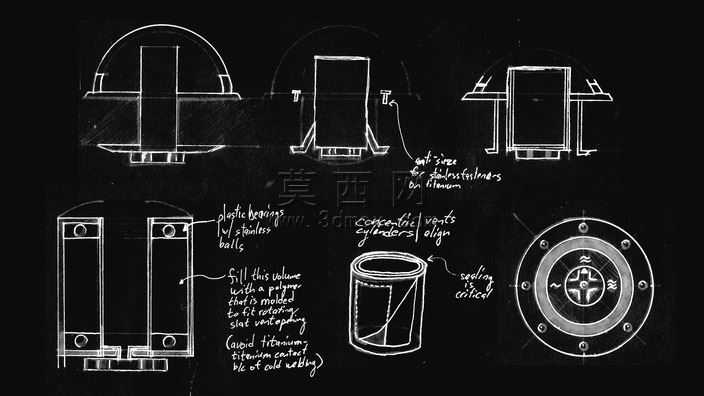

本作品为适配阿尔加维游艇打造的专用排气口三维设计，建模阶段围绕游艇舷侧安装的实际工况展开，首先通过多视角草图推演整体装配逻辑，明确各部件的配合公差与安装定位基准，确保排气口与游艇船体曲面能够完美贴合，避免出现安装缝隙影响船体水密性。建模过程中优先还原旋转狭缝式旋钮的核心通风调节结构，通过同轴约束完成旋钮与主体基座的装配关系设定，模拟旋钮转动时通风开度的连续变化状态，精准还原设计中略有提供可变通风的功能特性。材质配置上严格遵循设计要求，将圆顶、法兰、旋钮及紧固件部分赋予AISI316不锈钢材质，调整材质粗糙度与反射参数，还原氮化钛涂层抛光后雅致的金色外观效果；轴承部分设置为工程塑料材质，搭配不锈钢球的滚动体结构，还原轴承组件的耐磨运转特性；导管插入段与顶部轴承座部分做缩醛材质的参数设定，匹配部件的耐候、抗腐蚀使用需求。结构设计上重点优化了同心通风口的对齐定位结构，通过基准轴约束保证多层通风槽的同轴度，确保气流导通时的顺畅性，同时设置密封收集结构，避免航行中海水倒灌进入船体内部；安装端设置带定位孔的法兰结构，预留紧固件安装位，方便现场快速装配固定。渲染阶段采用黑板手绘风与写实材质结合的展示方式，既通过手绘线稿清晰呈现各部件的拆分结构与装配关系，也通过材质质感的还原直观展示成品的外观效果，整体设计兼顾通风调节功能、海洋环境下的耐腐蚀性与游艇外观的精致度要求，各部件的连接结构均做了圆角过渡处理，避免尖锐边角在安装使用过程中造成磕碰损伤，同时减少航行中水流经过时的紊流阻力，适配游艇高速航行的使用场景。
