便携式卤素投光灯三维结构设计

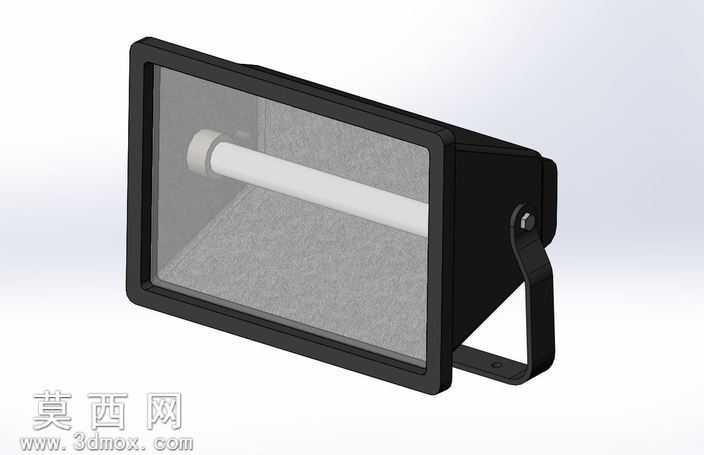

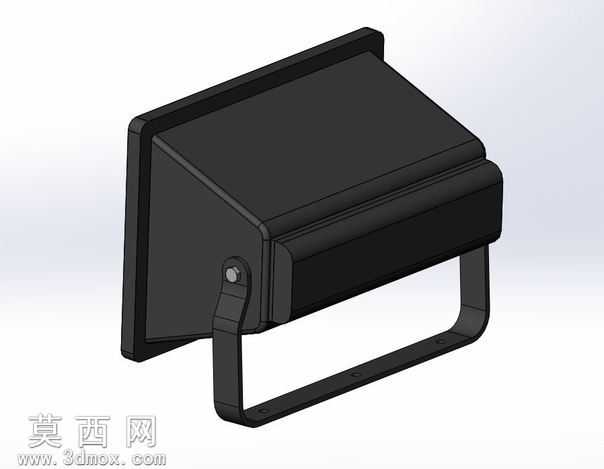

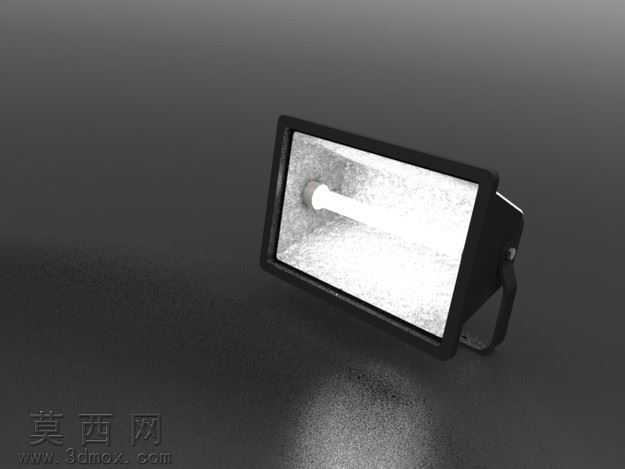

本作品为便携式卤素投光灯的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程构建，首先从产品实际使用需求出发确定整体尺寸比例，先绘制灯体外壳的基础轮廓草图，通过拉伸、拔模、圆角等基础特征构建出黑色方形灯壳的主体结构，外壳边缘做了加厚与防撞圆角处理，适配户外作业场景下的抗磕碰需求。灯体前端预留卤素光源的安装腔体，腔体边缘设计有密封槽结构，可加装密封胶条实现基础防水防尘效果，灯体后侧设计有散热筋结构，通过阵列特征生成平行排布的凸起筋条，增大散热面积保障卤素灯长时间工作时的热量散出，避免光源过热损坏。两侧的U型安装支架通过旋转轴结构与灯体连接，轴位处设计有锁紧旋钮结构，可通过旋钮的螺纹压紧实现照射角度的固定，支架底部设计有两个安装孔位，既可以通过螺栓将灯具固定在墙面、支架等安装面，也可搭配便携底座实现临时放置使用。材质渲染阶段，灯体外壳与支架均赋予哑光黑色工程塑料材质，调整材质粗糙度参数模拟磨砂质感，锁紧旋钮赋予金属镀锌材质，还原金属件的细微反光效果，灯体前端透光面赋予高透钢化玻璃材质，调整折射与透明度参数还原玻璃的通透质感。整体建模过程严格遵循实际生产的装配逻辑，所有零件间保留合理的装配间隙，旋转部位预留转动余量，安装孔位、密封槽等结构尺寸均符合通用五金配件的行业标准，既可以作为产品外观方案验证的可视化模型，也可用于后续结构开模的参考依据，完整还原了这类工业便携投光灯的结构特点与外观特征，模型结构分层清晰，特征参数可编辑，方便后续根据不同功率的光源需求调整灯体尺寸与散热结构规格。
