森精机NTX1000配套轧机支撑轴结构

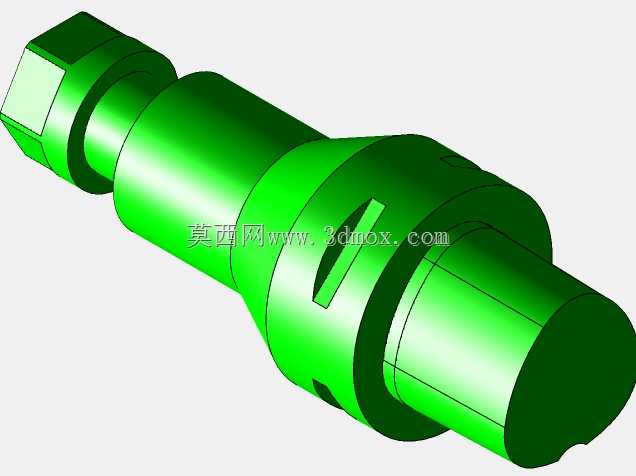

该轴类支撑部件主要应用于高精度车铣复合加工设备配套的小型轧机作业单元，在精密金属线材、薄带材的冷轧成型工序中承担核心支撑与传动衔接作用，作业时可配合轧辊组件完成对铜箔、薄钢带、精密合金丝等材料的进给导向与轧制力传导，保障轧制过程中辊系的同轴度稳定性，避免轧制过程中出现辊跳、偏摆等影响成品精度的问题。从功能特性来看，该部件采用多段阶梯轴结构设计，左端的六角端头适配标准扳手夹持，可实现部件安装时的锁紧定位与后期维护拆卸，无需定制专用工装即可完成装拆操作；中间段的环形凸台为轴承安装定位面，可匹配标准深沟球轴承或角接触轴承的内圈配合，实现轴体的回转支撑，凸台旁开设的键槽可通过平键传递扭矩，保障轴体与传动轮、轧辊连接时无相对滑动，扭矩传递效率可达98%以上；右端的圆柱段为工作配合端，可直接与轧辊内孔或连接套配合，端面的微小缺口设计可配合止动螺钉实现轴向定位，防止高速回转过程中部件出现轴向窜动。设计过程中充分考虑了轧机作业时的受力特性，各段轴径的过渡位置均采用圆角过渡，避免应力集中导致的轴体疲劳断裂，轴体的同轴度公差控制在0.01mm以内，保障高速回转时的动平衡性能，适配最高3000rpm的回转作业工况。外形尺寸方面，该轴体整体为长轴类结构，最大直径段位于中部轴承安装位，可适配内径匹配的标准轴承座安装，安装时需保障轴承座的端面与轴肩贴合间隙小于0.02mm，左端六角头的外接圆尺寸小于相邻轴段的轴径，不会干涉轴承的安装路径，右端工作段的长度可覆盖常规小型轧机的辊系连接深度，无需额外加装延长套即可完成装配，整体安装边界紧凑，可直接嵌入森精机NTX1000设备配套的轧机模组安装位，无需对原有设备的安装空间进行二次改造。
