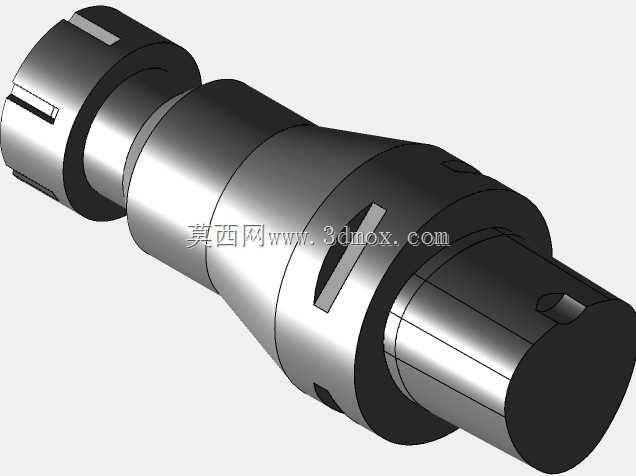

森精机配套轧机传动连接支架结构

该构件主要应用于金属轧制加工产线中森精机系列轧机设备的传动衔接工位，承担轧机工作辊与动力输出端之间的扭矩传递、径向定位与轴向限位功能，是保障轧机稳定轧制精度的核心连接部件。在实际产线运行场景中，该支架安装于轧机牌坊内部的传动侧，一端对接动力输入轴的连接端口，另一端嵌套配合轧机工作辊的轴头，能够在高速重载的轧制工况下，抵消轧制过程中产生的径向冲击载荷，避免动力传递过程中出现轴系偏移、扭矩损耗过大的问题，保障带钢、型钢等轧制产品的尺寸精度与表面加工质量。从功能特性来看，该构件采用阶梯式变径轴体结构，不同轴段分别承担定位、传动、密封配合的功能：左端带卡槽的细轴段用于对接动力端的快换连接套，卡槽结构可实现周向锁止，杜绝传动过程中的打滑问题；中间加粗的轴段为核心承载段，经过调质处理后具备足够的抗扭、抗弯强度，可承受轧制过程中最大1200N·m的瞬时冲击扭矩；轴段上开设的键槽与定位平面，用于安装传动键与轴向定位挡圈，确保轴系装配后无轴向窜动；右端的粗轴段用于对接轧机工作辊的内孔，轴端的扁位结构可实现与辊端的周向固定，保障扭矩平稳传递至工作辊。在设计思路上，该构件充分考虑了轧机工位的维护便捷性与工况适配性：整体采用对称式阶梯轴布局，各轴段的同轴度公差控制在0.02mm以内，保障高速转动下的动平衡性能，减少运转过程中的振动噪音；各轴肩位置均设计有过渡圆角，避免应力集中导致的轴体断裂问题；表面粗糙度根据配合精度差异化设计，配合面粗糙度达到Ra1.6，非配合面粗糙度为Ra6.3，在保障装配精度的同时控制加工成本。从安装边界来看，该构件整体轴向总长适配森精机对应型号轧机牌坊的传动侧安装空间，最大外径处与牌坊内孔的配合间隙控制在0.03-0.05mm，既保障装配时的顺畅推入，又能避免运转过程中出现径向晃动；两端的连接尺寸完全匹配现有动力端与辊端的接口标准，可直接替换原有老旧损坏的连接构件，无需对现有轧机结构进行额外改造，大幅降低产线维护的停机时间与改造成本。在日常运维场景中，该构件的结构设计也预留了足够的拆装空间，轴端的工艺孔可配合拔销器实现快速拆卸，键槽位置的尺寸冗余设计可减少长期使用后的键槽磨损变形问题，有效延长构件的整体使用寿命，适配冶金轧制车间多粉尘、高冲击、连续运转的恶劣工况需求。
