可伸缩带锁紧式长杆探测量具结构设计

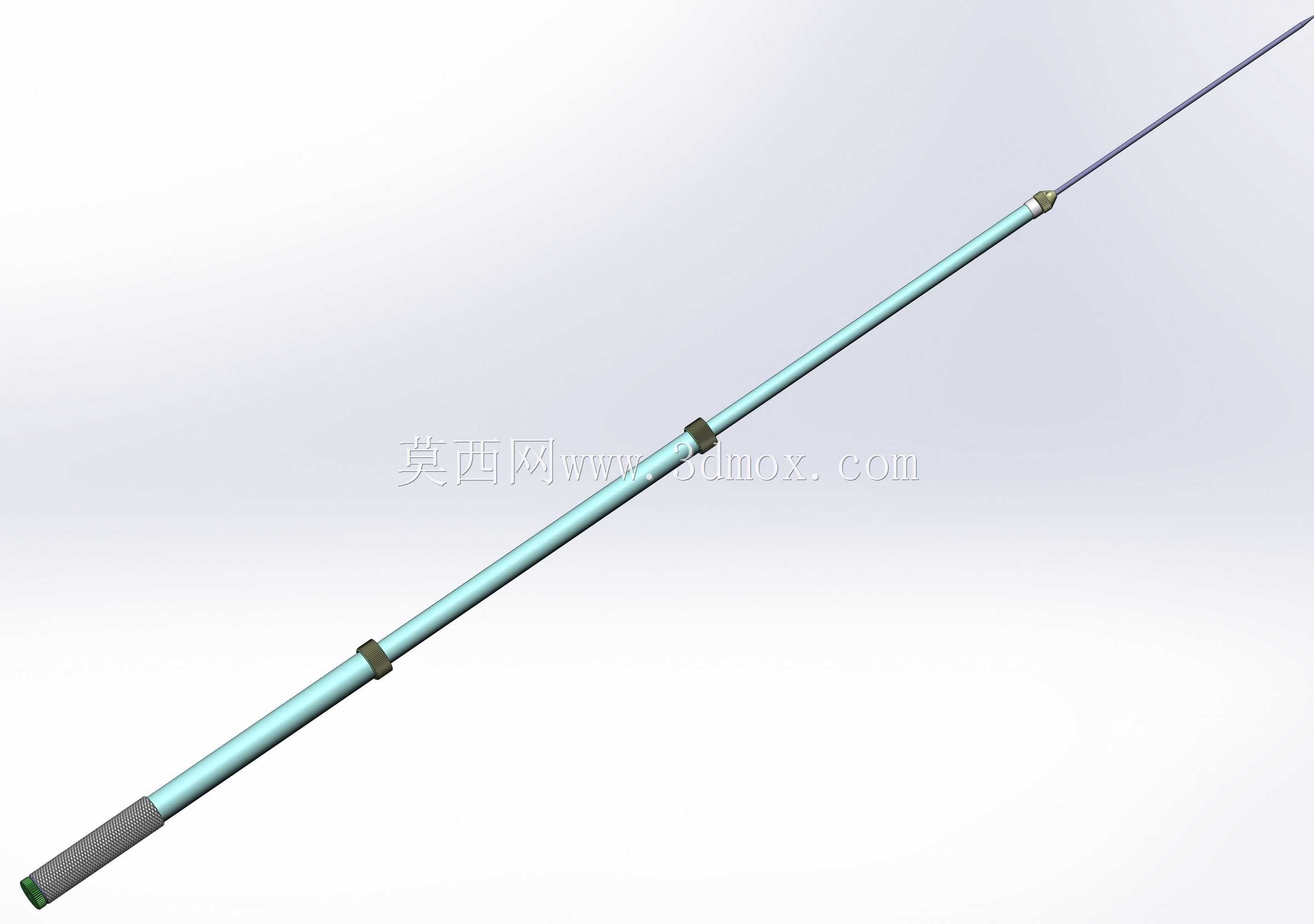

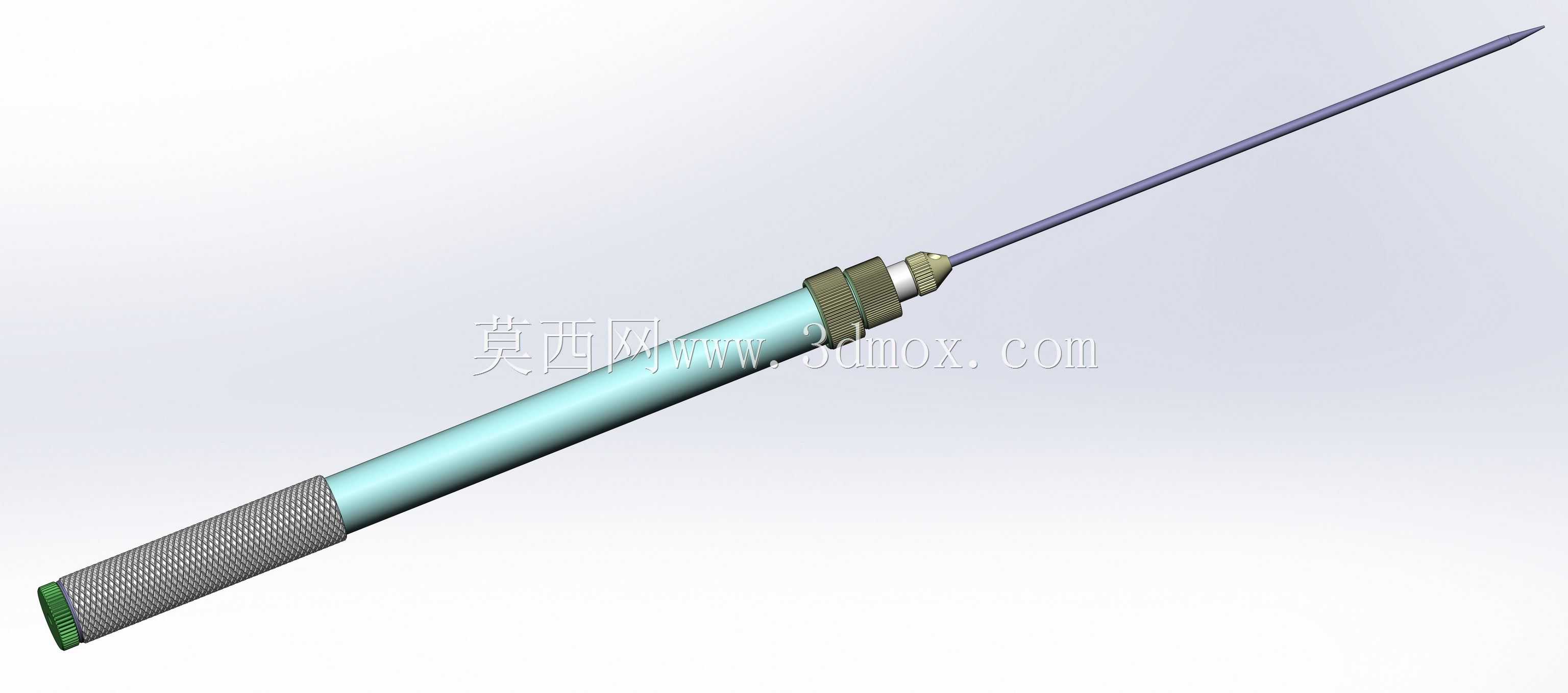

这款手持伸缩式探测量具，主要面向密闭腔体内部深度探测、介质液位核验、狭窄空间内点位触碰测量的作业场景，常见于储油容器液位核查、工业设备内腔深度校验、管线内部堵塞位置定位等作业环节，能够帮助作业人员在不拆解设备、不开启大尺寸舱口的前提下，完成远距离、深位置的参数核验工作。从实际用途来看，它既可以作为量油尺的配套探触部件，伸入储液罐内部触碰液面或罐底位置，配合刻度标识完成液位高度、储液余量的测算，也可以作为通用探深器，伸入结构缝隙、狭长管道内部，触碰内部障碍物或结构端面，确认内部空间的实际深度与通畅状态，适配多类工业现场的快速探测需求。在功能特性设计上，这款量具采用了可变长度的杆体结构，多段式探杆可以根据测量需求灵活伸出调整长度，搭配杆体衔接位置的卡箍式锁紧结构，探杆调整到目标长度后可以通过旋转锁紧环完成位置固定，避免测量过程中杆体滑动回缩，保证测量数值的稳定性；杆体末端设计了滚花防滑握持段，表面的细密网纹滚花可以增大手部与握持面的摩擦力，即便手上沾有油污、汗液也能稳定持握，不会出现打滑脱手的问题；探测端采用细长硬质合金探头，尖端经过磨圆处理，既保证了触碰探测时的点位精准度，也避免尖锐端头刮伤容器内壁或管线内表面；杆体主体采用轻质高强度金属材质，在保证杆体刚性、避免长杆伸出后出现弯曲形变的同时，尽可能降低整体重量，长时间手持作业也不会产生明显的负重疲劳。从设计思路来看，这款量具优先考虑了现场作业的实用性，没有冗余的附加结构，整体结构简单可靠，所有锁紧部件都采用外露式手动操作结构，不需要额外工具就能完成长度调整与锁紧操作，适配现场快速作业的需求；杆体的伸缩行程做了限位设计，避免拉伸过度导致杆体脱节，收回状态下整体长度较短，方便放入工具包内携带存储，不会因为杆体过长影响转运。在外形尺寸与安装边界上，这款量具收回状态下整体长度适配常规工具包的内部容纳尺寸，握持段直径符合成年人手部抓握的舒适范围，伸出后最大长度覆盖常规工业储液罐、中小型设备腔体的深度测量范围，探头直径细小，可以穿过狭小的注油口、设备观察孔伸入内部，不需要额外扩大探测开孔，不会破坏原有设备的密封结构，适配各类带小尺寸开孔的密闭容器探测作业。
