带弹簧结构车床真空尾座

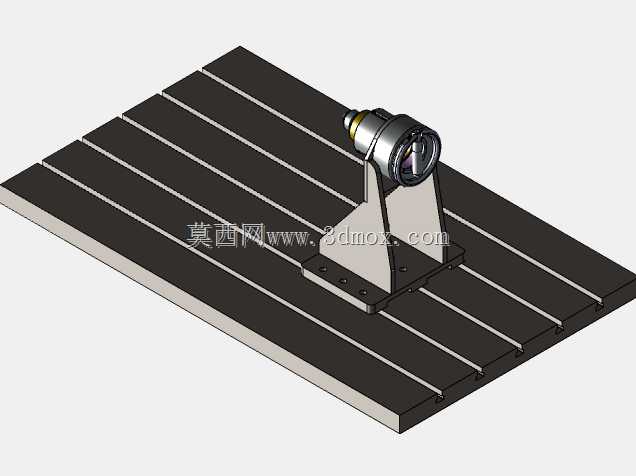

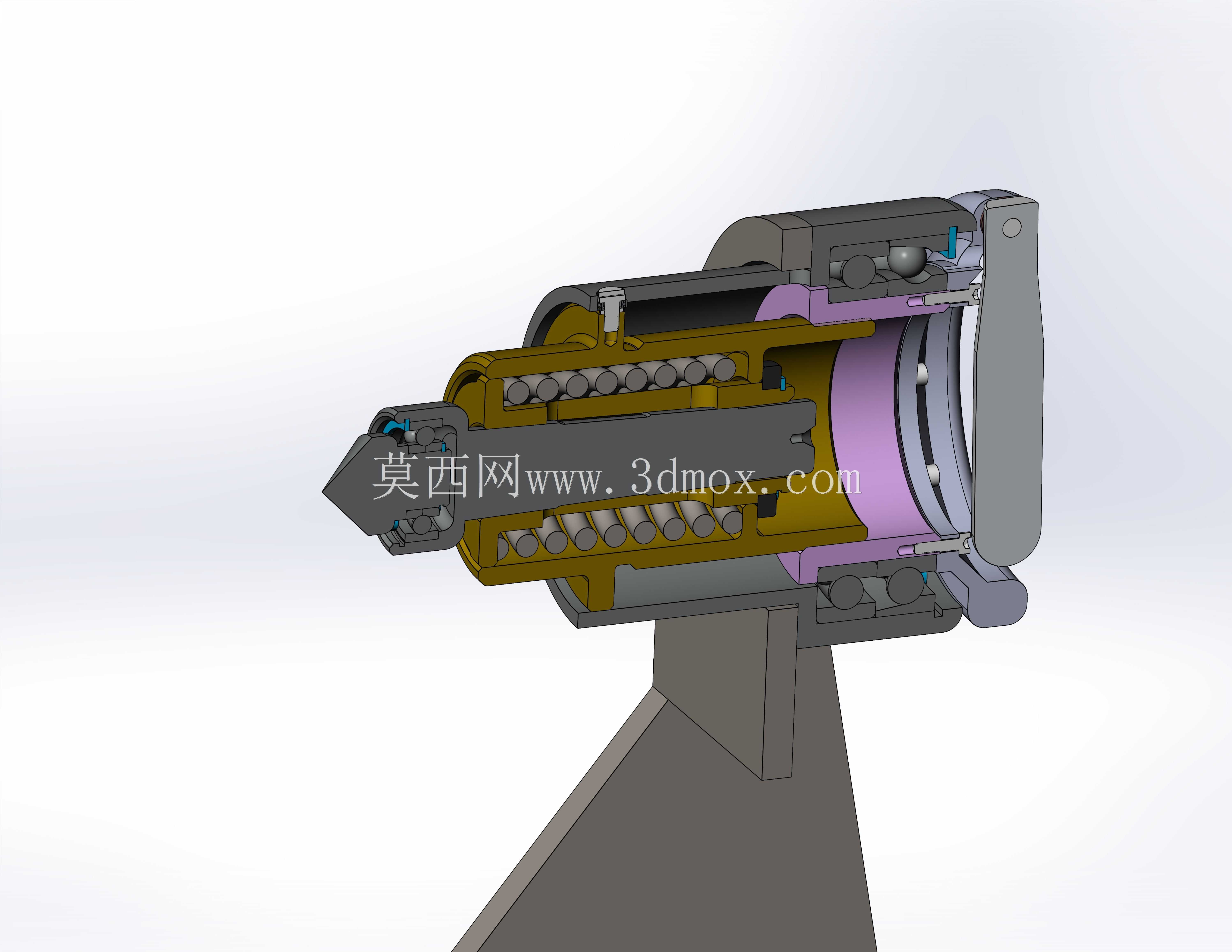

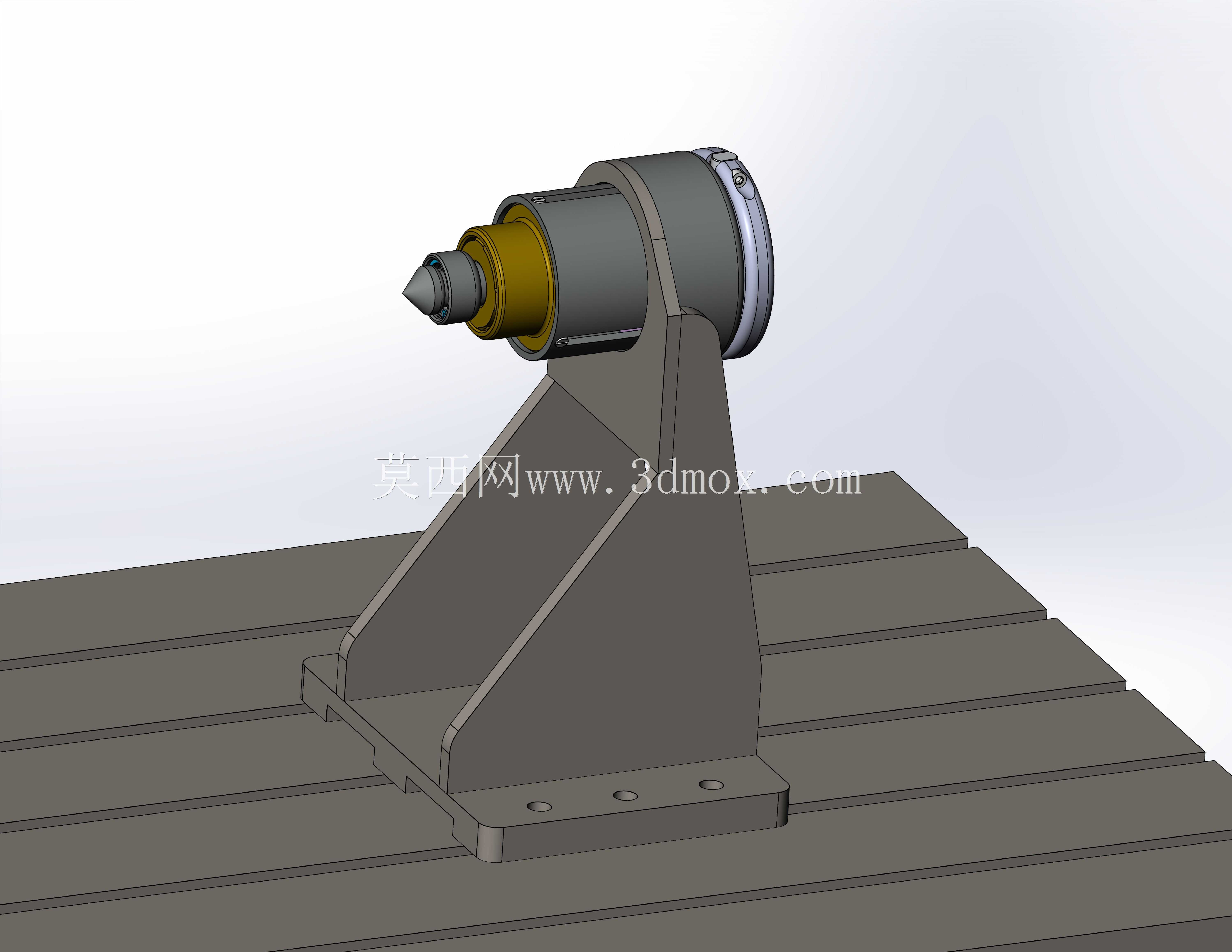

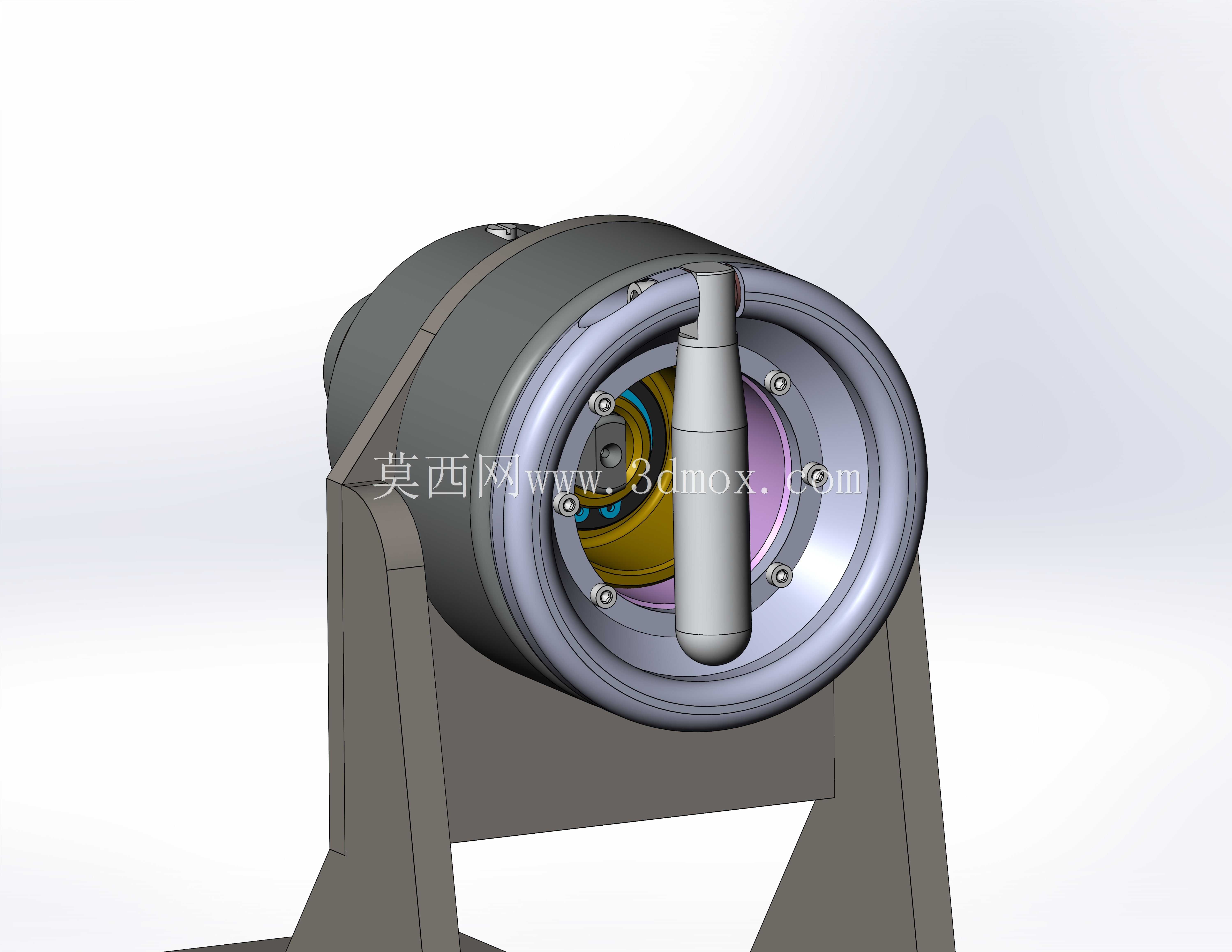

这款带弹簧结构的真空车床尾座，是适配中小型精密车床加工场景的专用配套工装部件，主要应用于轴类、套类薄壁零件的车削加工工序，尤其适合对夹持变形量要求严苛的有色金属薄壁件、精密陶瓷坯件、小型精密传动零件的装夹作业，能够在加工过程中为工件提供稳定的轴向顶持与真空吸附辅助固定，避免传统刚性顶紧造成的工件端面压伤、薄壁变形问题，大幅提升精加工环节的成品合格率。从实际功能特性来看，该尾座集成了弹簧缓冲顶紧与真空吸附固定双重功能，前端的莫氏锥度顶尖可适配不同规格的回转顶尖、钻头、铰刀等加工辅具，内部的弹簧结构能够根据工件轴向的受力变化自动调整顶紧力，在粗加工吃刀量较大时提供足够的顶持刚性，在精加工走刀时缓冲切削振动带来的轴向窜动，避免工件出现让刀、振纹问题；尾座主体内置真空气路通道，可通过外接真空系统在顶尖端面形成负压吸附力，针对端面平整的薄壁套类零件，能够抵消部分径向切削力对工件的拉扯作用，降低工件装夹时的径向夹紧力需求，进一步减少薄壁件的装夹变形。从设计思路层面，该尾座采用了一体式斜筋支撑的立座结构，底座设置有与车床工作台T型槽匹配的安装定位槽与固定孔位，能够直接适配多数中小型精密车床的工作台安装尺寸，无需额外加工过渡连接板；立座部分的斜筋结构经过受力优化，在降低整体重量的同时保证了足够的结构刚性，能够承受最大1500N的轴向顶紧力而不出现结构形变；尾座的顶紧行程预留了25mm的调节余量，可适配长度在50-200mm范围内的轴类、套类零件加工，顶尖的同轴度公差控制在0.01mm以内，能够保证加工后工件的端面圆跳动、径向圆跳动满足精密加工的精度要求。安装边界方面，该尾座底座的安装孔距为120mm，整体高度从工作台安装面到顶尖中心的高度为135mm，可适配中心高135mm的中小型车床，安装时仅需通过T型螺栓将底座固定在车床工作台的对应位置，调整尾座轴线与车床主轴轴线的同轴度后即可接入真空气路与顶紧调节机构投入使用，整体拆装便捷，调整难度低，能够快速适配不同批次零件的加工装夹需求，有效缩短工装切换的辅助时间，提升小批量多品种精密零件加工的生产效率。
