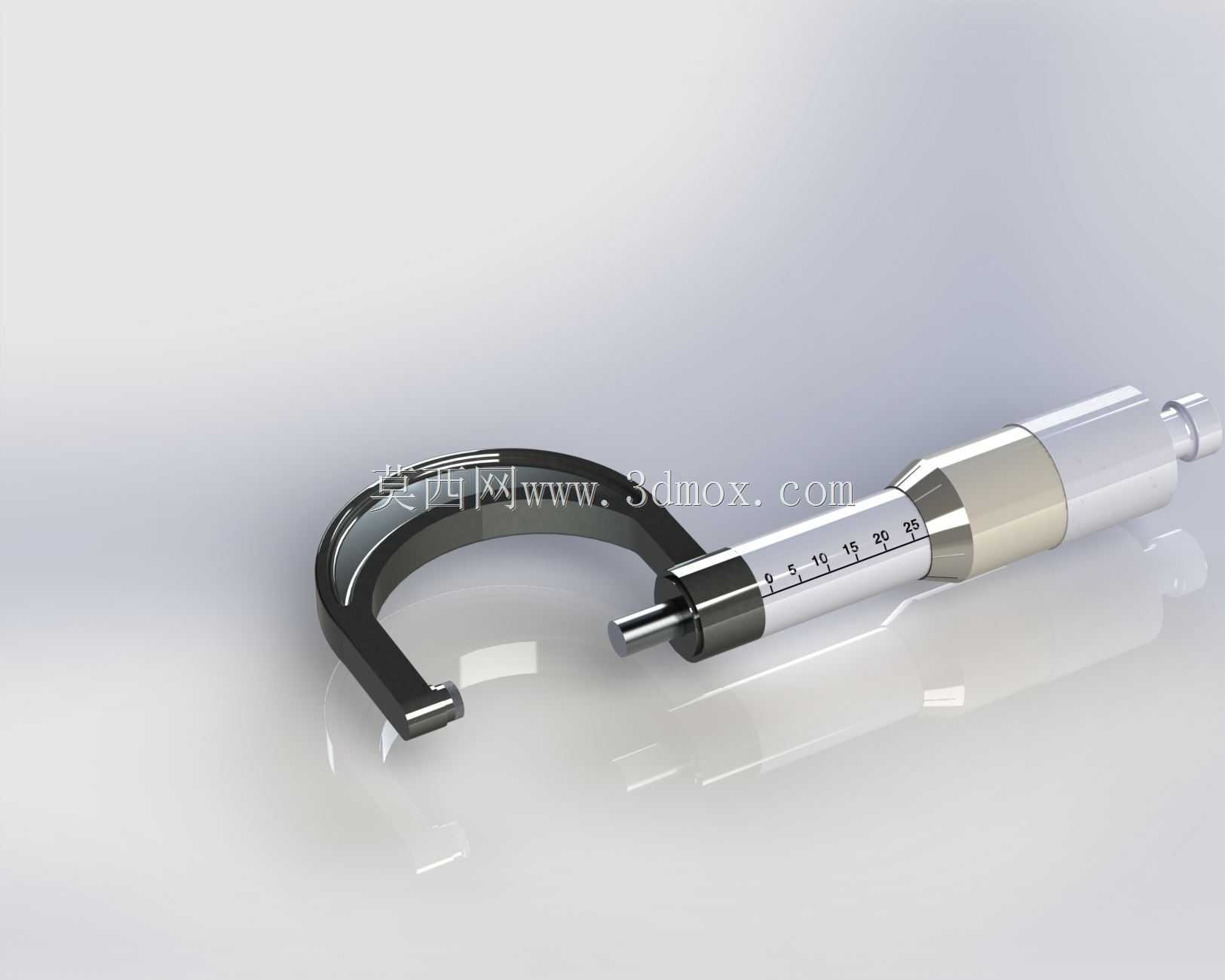

高精度外径千分尺精密测量工具结构设计

这款千分尺作为机械加工、精密制造领域的核心接触式测量器具，广泛应用于机加工车间工序检验、计量室尺寸校准、五金零部件入厂检测、精密装配工位尺寸复核等场景，可完成工件外径、厚度、形位偏差等高精度尺寸参数的测量，是保障零部件加工精度、控制产品装配公差的必备工量具。从功能特性来看，这款千分尺依托螺旋副传动原理实现微小尺寸的放大读取，测微螺杆的螺距经过精密研磨，配合固定套管与微分筒的刻度标识，可实现微米级的尺寸分辨能力，尺架采用弓形结构设计，兼顾结构刚性与握持操作的便利性，测砧与测微螺杆的测量端面经过硬质合金处理与超精研磨，具备极高的平面度与平行度，长期使用不易磨损，可稳定保障测量精度，锁紧装置可在测量完成后固定测微螺杆位置，方便读数记录与尺寸比对，棘轮测力结构可保证每次测量时的接触压力保持一致，避免因测力差异带来的测量误差，适配不同操作人员的使用习惯。在设计思路上，这款千分尺优先保障测量基准的稳定性，尺架部分做了加厚处理与应力消除设计，避免长期使用出现形变导致测量基准偏移，刻度标识采用蚀刻填漆工艺，长期摩擦使用也不会出现刻度模糊脱落的问题，整体握持区域做了圆弧过渡处理，长时间手持测量不易产生疲劳感，测微螺杆的运动导轨做了精密配合设计，既保证螺杆转动顺滑无卡滞，又能避免径向窜动影响测量精度，整体结构没有多余的冗余设计，所有部件都服务于测量精度提升与操作便利性优化。从外形尺寸与安装边界来看，这款千分尺属于常用中小量程规格，整体弓形尺架的开档尺寸适配常规中小型机械零部件的测量需求，整体长度适配单手握持操作的尺寸范围，不需要额外的安装固定结构，可直接手持完成测量作业，放置时可平稳摆放在计量工作台或工具柜内，不需要额外的专用安装空间，测微头部分的外径尺寸符合通用千分尺的操作习惯，操作人员不需要额外适应即可快速上手使用，整体结构紧凑，可方便放入工具箱携带至不同作业现场完成检测任务，适配多场景下的移动测量需求。
