42mm规格双极步进电机结构设计

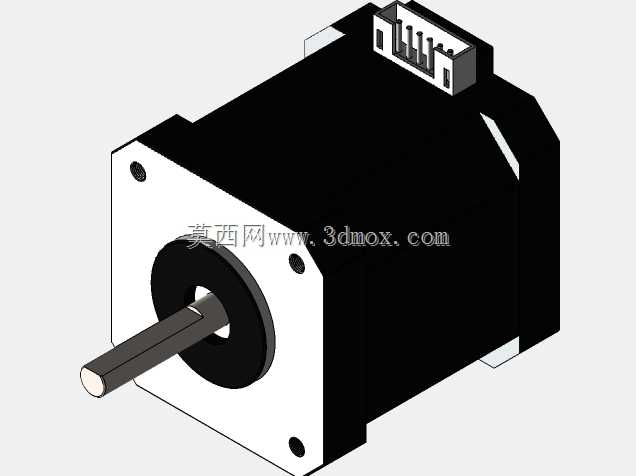

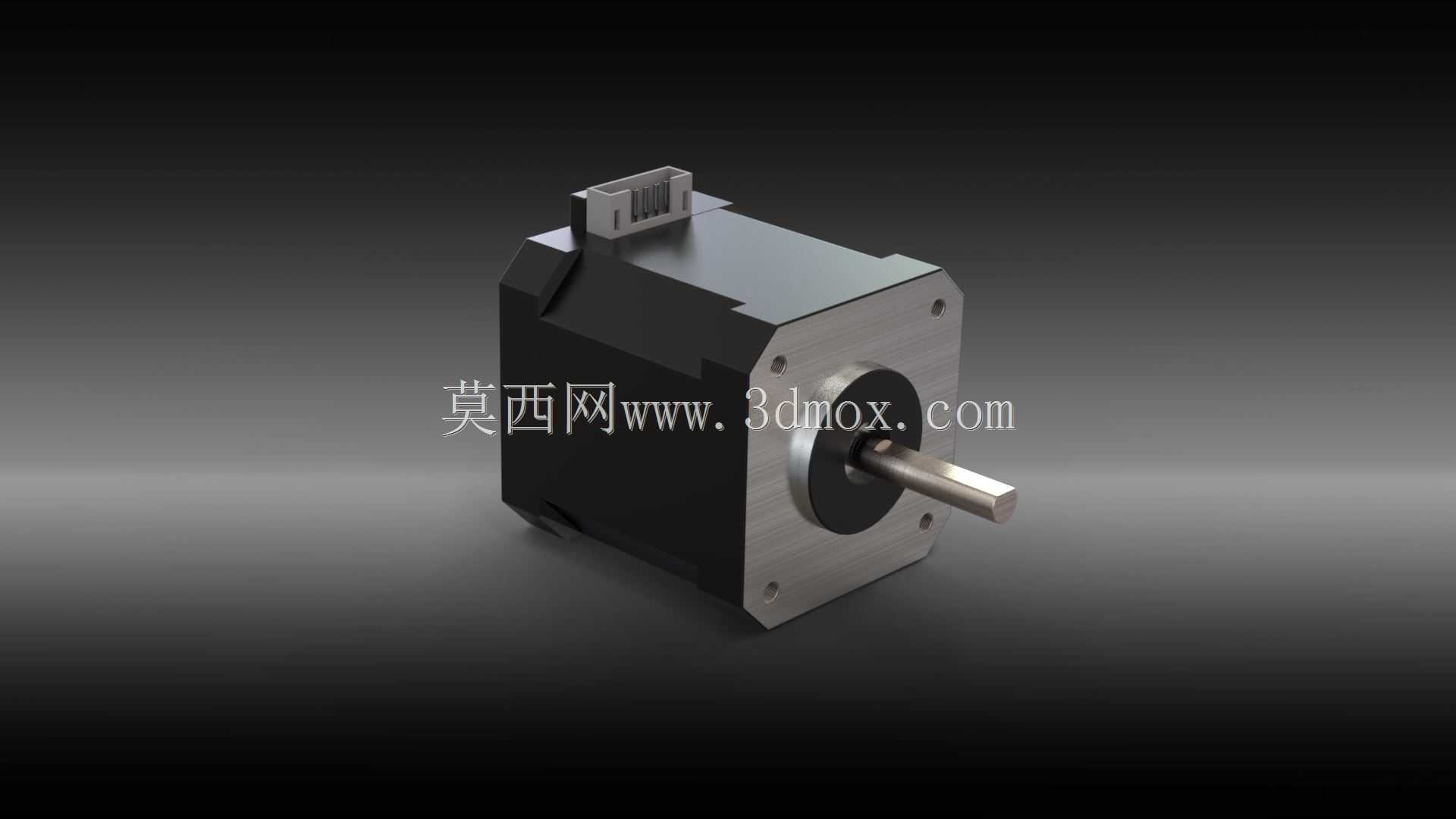

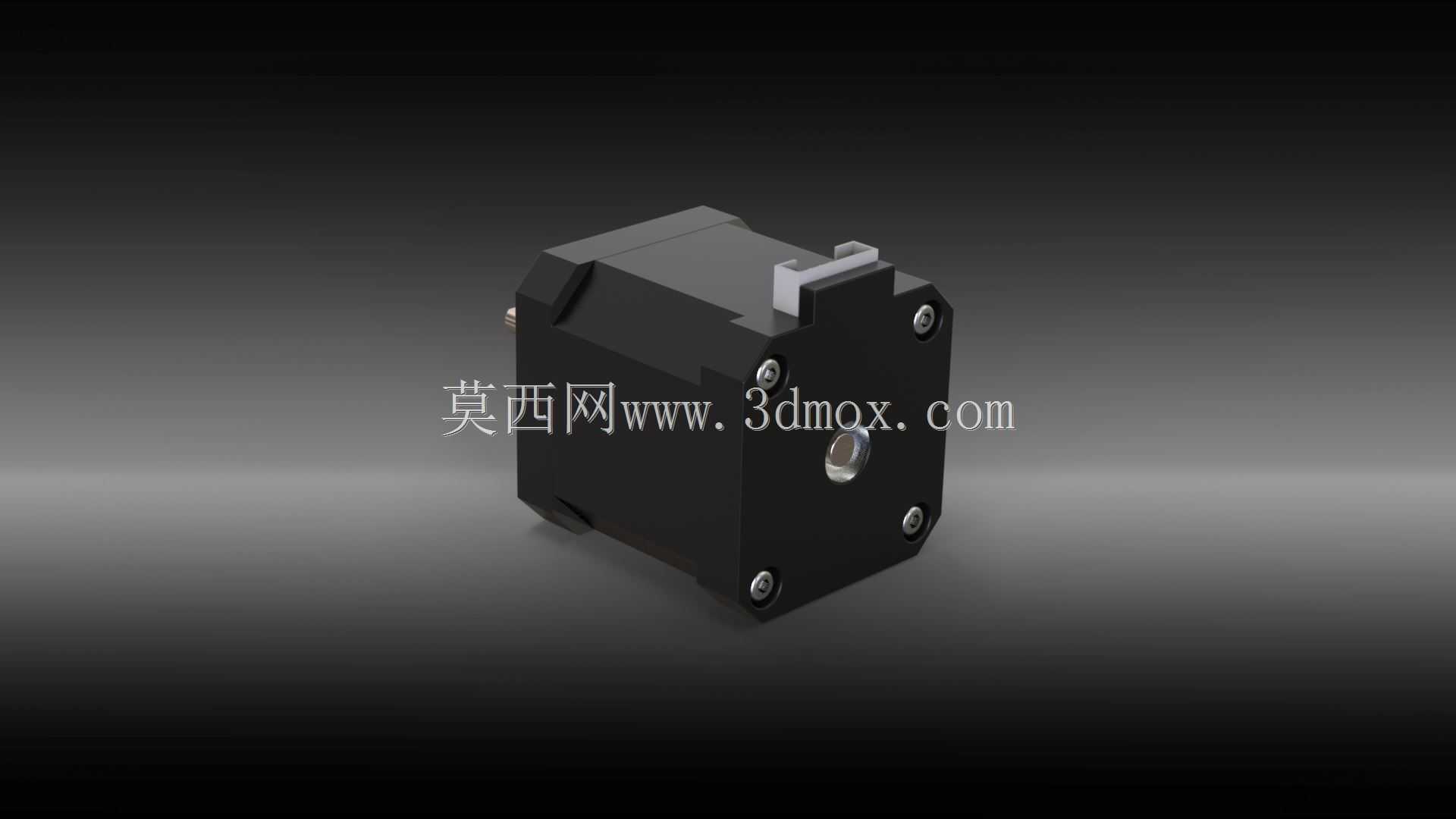

这款Nema17规格双极步进电机，是小型自动化传动场景中应用极广的动力执行部件，常见于桌面级3D打印机进给轴传动、小型数控雕刻机Z轴抬升驱动、桌面机械臂关节动力输出、智能监控设备云台角度调节、小型自动化分拣料道的拨料机构驱动等场景，能够在低转速工况下输出稳定扭矩，实现精准的开环位置控制，无需额外加装位置反馈传感器即可完成高精度的角度位移输出，大幅降低小型自动化设备的整体搭建成本。从功能特性来看，这款双极步进电机采用两相绕组设计，相比同尺寸单极步进电机能够输出更大的保持扭矩，低速运行时振动更小，步距角控制精度稳定，适配常规的两相步进驱动器即可完成驱动接线，尾部预留的标准接线座能够快速完成线束插接，无需额外焊接接线，降低现场装配的操作难度。在设计思路上，这款电机采用方形安装法兰的结构设计，前端法兰面加工有精准的定位止口与安装孔位，能够直接与对应规格的安装支架、轴承座、传动负载端完成定位对接，保证电机输出轴与负载传动部件的同轴度，避免因安装偏心导致的轴系磨损、运行异响问题；电机外壳采用黑色喷塑金属壳体，既能够保证绕组工作时的散热效率，又能提升壳体的防锈耐刮能力，适配工业车间、桌面工作室等多场景的使用环境；输出轴采用标准D型切面设计，能够与同步轮、联轴器、齿轮等传动部件实现无滑差锁紧，保证扭矩传递的可靠性。从外形尺寸与安装边界来看，这款电机主体截面为42mm×42mm的标准方形结构，机身轴向长度为50mm，输出轴伸出端长度为45ncm，安装孔位间距符合Nema17标准的安装规范，设计选型时仅需预留对应长度的轴向安装空间，即可完成电机的嵌装，不会与周边的结构件产生干涉；电机整体结构紧凑，重量较轻，不会给搭载的运动机构带来额外的负载负担，能够适配各类对安装空间有严格限制的小型自动化设备，在保证动力输出能力的同时，最大化压缩设备的整体结构体积。
