带垫圈板框式板式换热设备结构

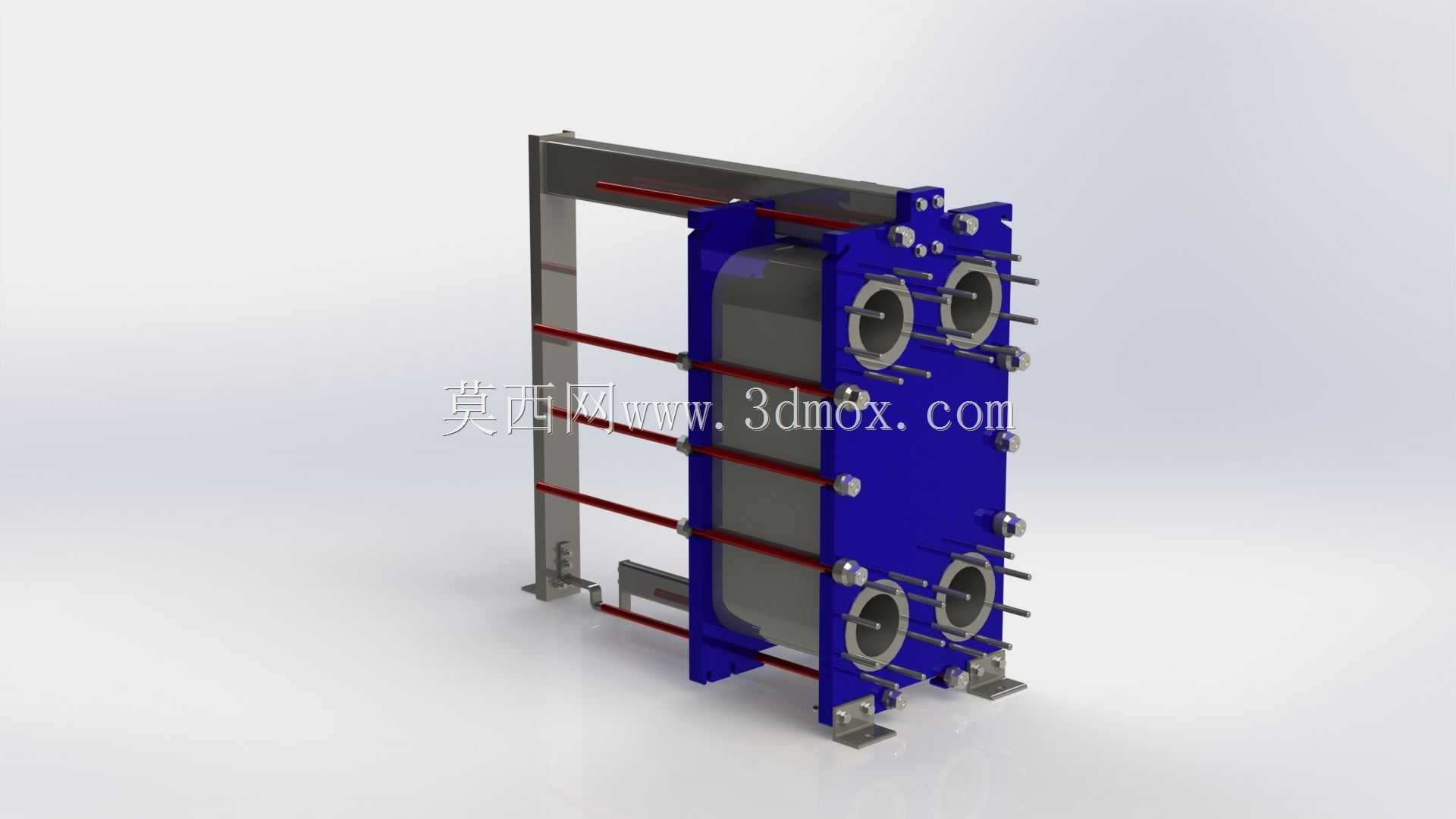

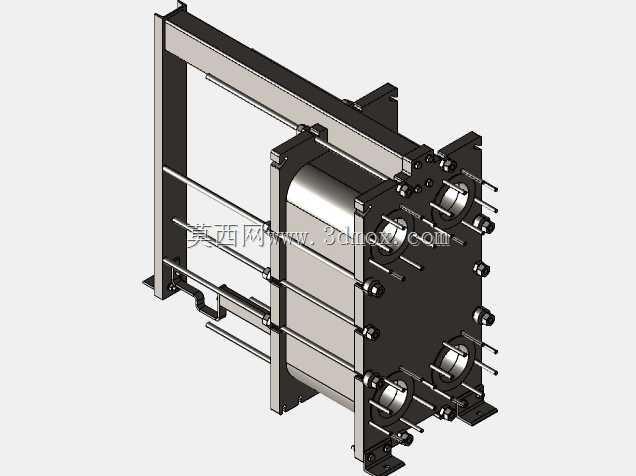

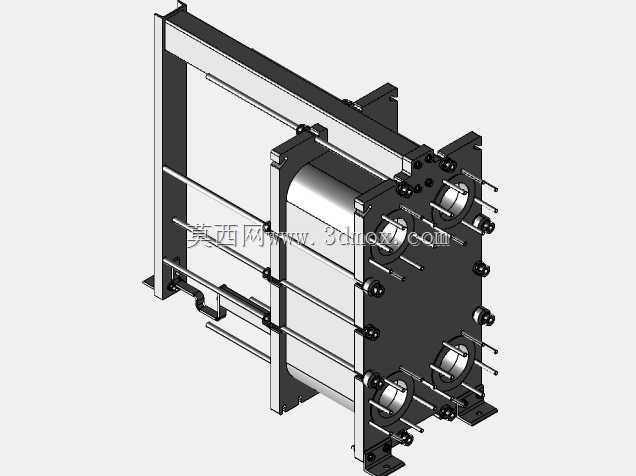

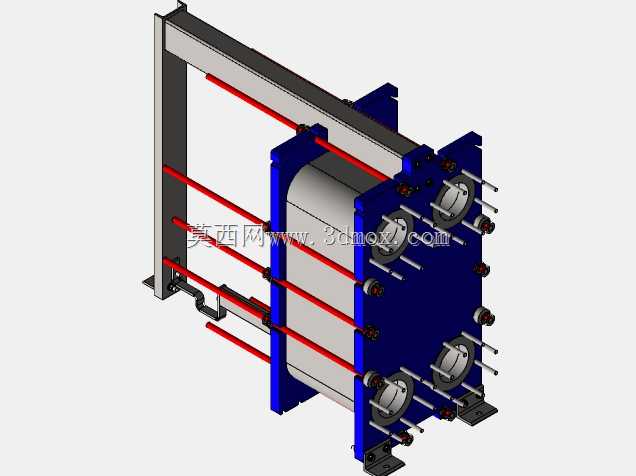

这款带垫圈的板框式板式换热设备，主要面向工况条件严苛、对密封可靠性与换热效率要求较高的工业应用场景，常见于化工制程的介质温控、食品饮料行业的杀菌冷却、暖通空调系统的热量置换、船舶动力系统的油温调节以及冶金行业的工艺余热回收等领域，能够在高压差、温度波动频繁、介质存在一定腐蚀性的复杂工况下稳定完成不同流体间的热量传递，避免不同换热介质发生串漏，保障生产流程的连续稳定运行。从实际用途来看，该设备通过堆叠的金属换热板片构建交替排布的冷热流体流道，借助板片表面的特殊压纹结构强化流体湍流效果，在较小的设备体积内实现极高的换热效率，相比传统管壳式换热器，其换热系数可提升3至5倍，同时占地面积仅为同换热能力管壳设备的三分之一左右，能够有效节省生产场地的安装空间。在功能特性设计上，设备采用带垫圈的密封结构，密封垫嵌装在每片换热板片的密封槽内，既能够实现板片间流道的可靠密封，阻断冷热介质的串流路径，也可根据不同介质的腐蚀特性、工作温度区间匹配对应的垫圈材质，适配从常温冷却水到高温工艺流体的多种换热需求；板片四角的定位孔与上下导杆配合，能够保证板片堆叠时的对齐精度，避免因板片错位导致的流道堵塞或密封失效；设备两端的压紧板通过拉紧螺栓施加均匀的压紧力，可根据实际换热需求灵活增减板片数量，调整设备的总换热面积，适配不同的换热负荷要求。从设计思路层面，该设备采用模块化的板框式架构，整体结构分为固定压紧板、活动压紧板、上下承载导杆、换热板片组、密封垫圈、拉紧螺栓与支撑地脚几个部分，固定压紧板上预留了冷热介质的进出接口，接口采用标准法兰连接形式，可直接与现场工业管道对接，无需额外制作过渡连接件；活动压紧板可沿导杆滑动，在设备检修、清洗或调整板片数量时，只需松开拉紧螺栓即可移动活动压紧板，逐片拆下板片进行清理或更换密封垫，大幅降低后期维护的操作难度。在外形尺寸与安装边界方面，设备整体为立式长方体结构，底部支撑地脚预留了螺栓安装孔，可直接固定在混凝土基础或钢制设备机架上，安装时需在设备四周预留足够的操作空间，其中活动压紧板侧需预留不小于设备整体长度的检修空间，方便板片的拆装作业；设备的介质接口均布置在固定压紧板侧，管道连接时需注意对齐接口标识的冷热介质流向，避免接反导致换热效率下降，同时设备顶部预留了起吊孔位，方便现场安装时的吊装就位，整体安装边界清晰，适配多数工业厂房的设备布置要求。
