阿法拉伐T20-BWFG垫圈板框式热交换器结构

　　在化工、食品加工、区域供热、船舶动力这类对换热稳定性、密封可靠性要求严苛的工况场景里，垫圈板框式热交换器一直是紧凑式换热方案的核心选型，阿法拉伐T20-BWFG这类结构的设备，正是针对高负荷、介质兼容性要求高的换热场景开发的结构形式。从实际落地的工程需求来看，这类设备的核心用途是实现两种或多种流体之间的热量传递，既可以用在工艺介质的升温、降温环节，也能承担余热回收、冷凝冷却的功能，相比管壳式换热器，它的占地空间更小，换热效率更高，后期清洗维护的操作门槛也更低，只需要拆开压紧螺栓就能逐片检查板片和密封垫圈的状态，不需要整体吊装拆解管束。

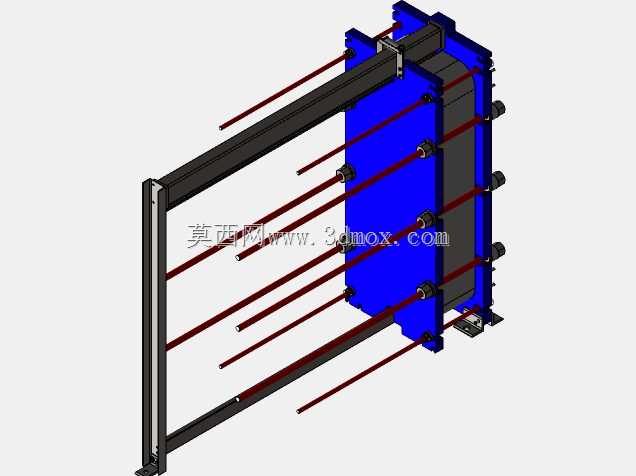

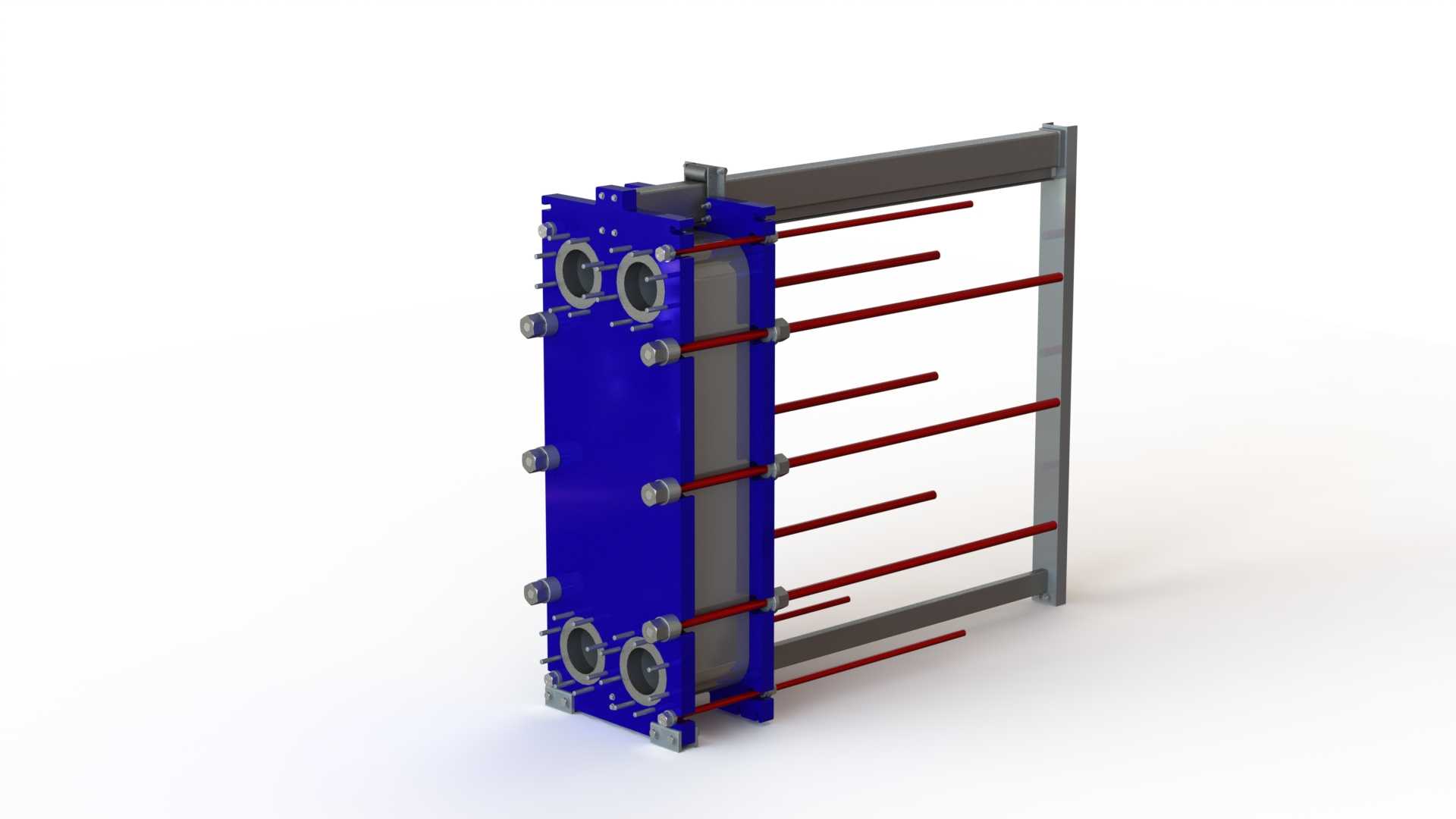

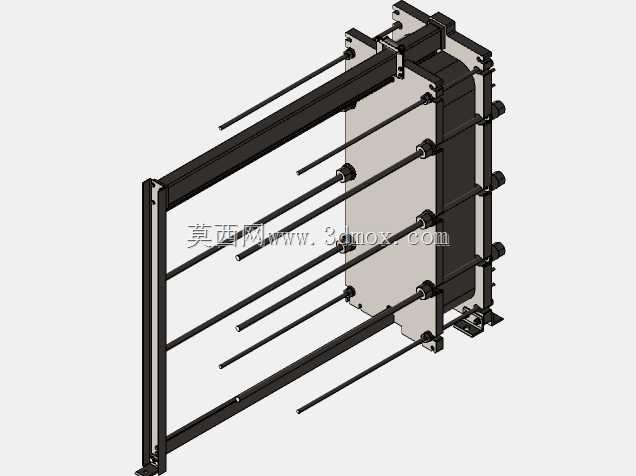

　　从结构设计的逻辑来看，这套模型完整还原了板框式换热器的核心组成：蓝色的固定压紧板是整个设备的安装基准，上面加工了介质进出的接管接口，接口处的法兰结构直接和外部工艺管道对接，所有板片的定位、压紧力的承载都靠这块固定端板承担；对面的活动压紧板沿着上下导杆滑动，配合多根横向布置的拉紧螺栓，把叠装在一起的换热板片牢牢压紧，保证板片之间的密封垫圈压缩量在设计范围内，不会出现介质串漏或者外漏的问题。换热板片是整个设备的核心传热元件，每片板片上都冲压有人字形波纹，这种波纹结构一方面可以让流体在板间流道里形成湍流，哪怕在较低的流速下也能达到很高的换热系数，减少结垢的概率；另一方面波纹结构也提升了板片本身的刚性，能承受更高的工作压力，不需要额外增加板片厚度就能满足强度要求。

　　密封垫圈的设计是这类设备的关键细节，不同位置的垫圈会根据介质特性选用不同的材质，比如普通水系统用丁腈橡胶，高温或者有腐蚀性的介质会选用三元乙丙或者氟橡胶，垫圈嵌在板片周边的密封槽里，压紧之后既能阻断板片外边缘的介质外漏，也能分隔板片两侧的不同介质，避免两种流体串混。上下导杆除了承担活动压紧板和板片的承重、导向作用之外，还能保证所有板片对齐，不会因为压紧力不均匀出现板片错位的问题，导杆一端固定在固定压紧板上，另一端连接在立柱上，形成稳定的框架承载结构。

　　从安装边界的角度考虑，这类设备的安装需要预留足够的操作空间，尤其是活动压紧板后侧的区域，要留出和板片叠装总长度相当的空间，方便后期拆开检查、更换板片或者垫圈；设备的接管接口都布置在固定压紧板上，安装时不需要拆卸外部管道就能完成维护操作，这也是框架式结构相比其他紧凑换热器的优势。外形尺寸上，这类型号的板片叠装数量可以根据实际换热面积需求调整，拉紧螺栓的长度也会对应变化，建模时需要预留螺栓长度的调整余量，固定压紧板上的接口中心距、安装孔位都要匹配对应管道标准，避免现场安装时出现对接偏差。

　　实际选型建模时，还要考虑板片间的流道间隙，不同的间隙对应不同的介质适用场景，如果介质里含有少量颗粒杂质，要选流道间隙稍大的板片组合，避免运行过程中出现流道堵塞；压紧螺栓的预紧力要按照设计要求分步对称拧紧，不能单侧一次拧到位，不然会出现板片偏斜、密封垫圈压缩量不均的问题，直接导致运行时泄漏。另外框架的表面处理也有讲究，和介质接触的固定压紧板内侧、板片本身都要根据介质腐蚀性选对应的材质，普通工况用304不锈钢就可以满足要求，有氯离子腐蚀的场景就要换成316L或者更高等级的合金材质，外部框架做防腐涂装就能满足户外安装的防护要求。
