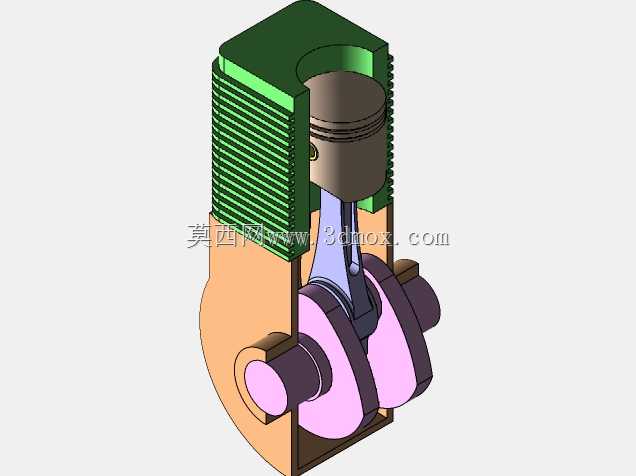

单缸往复式活塞发动机结构展示

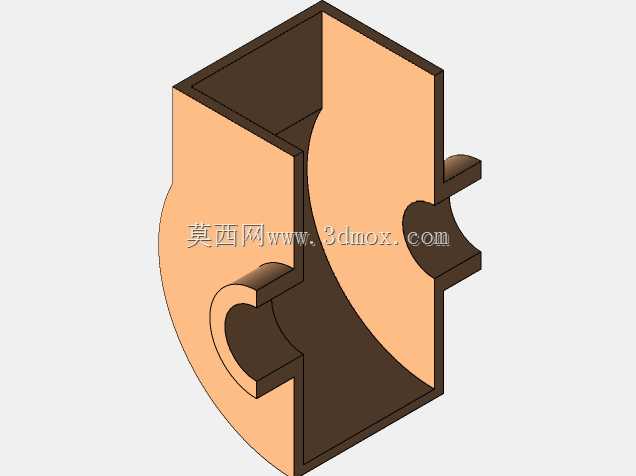

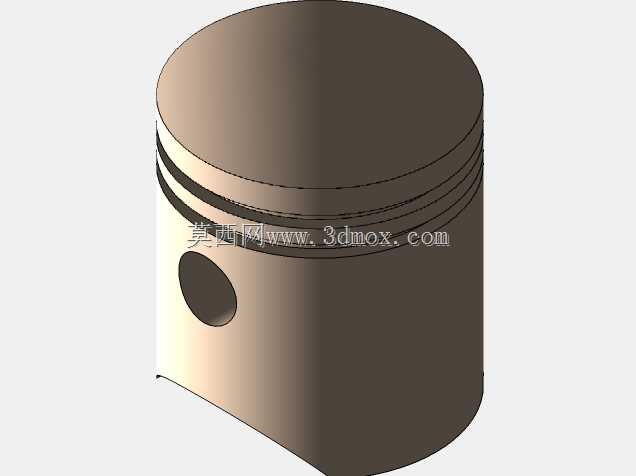

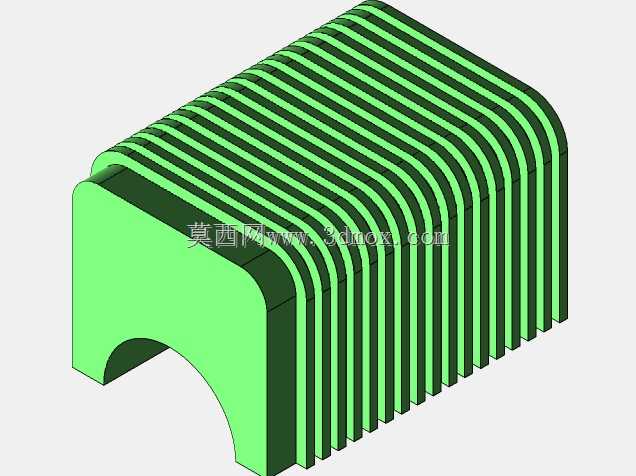

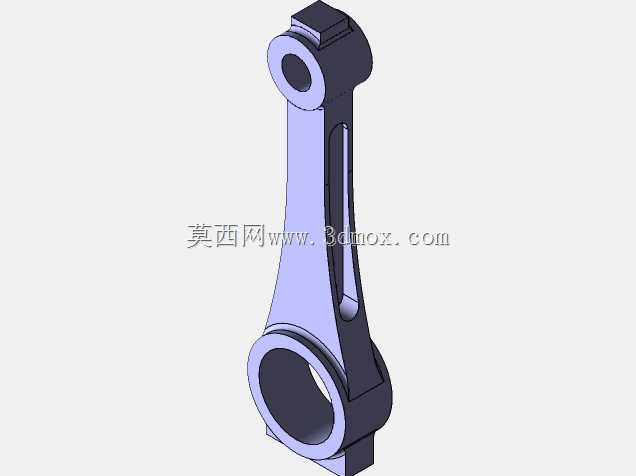

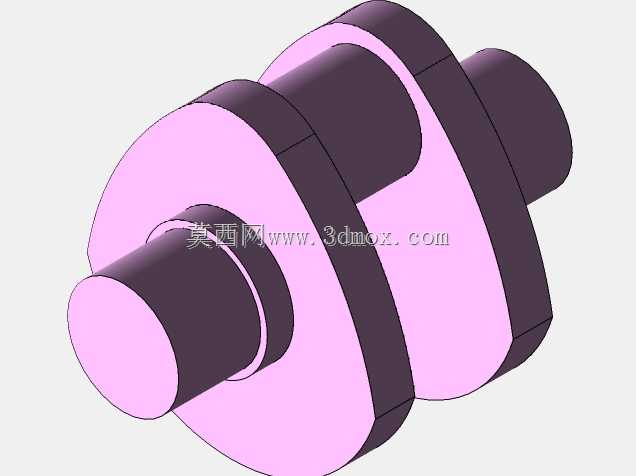

该模型还原了单缸内燃机核心做功单元的完整结构，是小排量动力设备、教学演示场景中最常见的动力发生装置，广泛应用于小型通用机械、摩托动力单元、农林作业机具以及职业院校机械原理教学实训场景，能够直观展示内燃机将化学能转化为旋转机械能的完整做功过程。整套结构以曲柄连杆机构为核心传动路径，外部带散热鳍片的气缸套为活塞提供稳定的往复运动导向边界，鳍片结构采用等间距阵列设计，能够在风冷工况下快速导出做功过程产生的高温，避免缸体过热引发的工况失效。活塞部分采用适配缸径的柱形结构，侧面预留的环槽结构可对应安装气环与油环，实现燃烧室的密封与缸壁润滑油的均匀刮涂，避免做功过程燃气泄漏与机油窜入燃烧室。连接活塞与曲轴的连杆采用两端带铰接孔的杆状结构，小头端通过活塞销与活塞形成铰接副，大头端包覆曲轴曲柄销，能够将活塞的直线往复运动顺畅转化为曲轴的旋转运动，连杆杆身采用变截面过渡设计，在保证结构强度的前提下尽可能降低往复运动惯量，减少高转速工况下的振动冲击。曲轴部分采用双平衡块偏心结构，平衡块的偏心质量与活塞连杆组件的往复质量形成配重匹配，能够抵消大部分往复运动产生的一阶惯性力，降低整机运行的振动幅度，曲轴两端的轴颈结构对应安装支撑轴承，为旋转输出提供稳定的回转支撑，曲轴端部延伸出的轴段可直接连接负载端，输出旋转扭矩。整套结构的安装边界以缸体下端的安装结合面为基准，可直接固定在曲轴箱壳体上，缸体上端可对接气缸盖组件形成封闭燃烧室，各运动副之间预留了合理的配合间隙，既保证运动过程无卡滞，也能满足润滑油膜的形成要求，整体结构紧凑，传动路径清晰，能够完整演示四冲程内燃机进气、压缩、做功、排气四个冲程的运动逻辑，既可以作为机械原理教学的具象演示载体，也能为小型通用动力设备的结构设计提供直观的参考依据，帮助设计人员快速梳理曲柄连杆机构的运动干涉风险，优化各部件的尺寸匹配关系。
