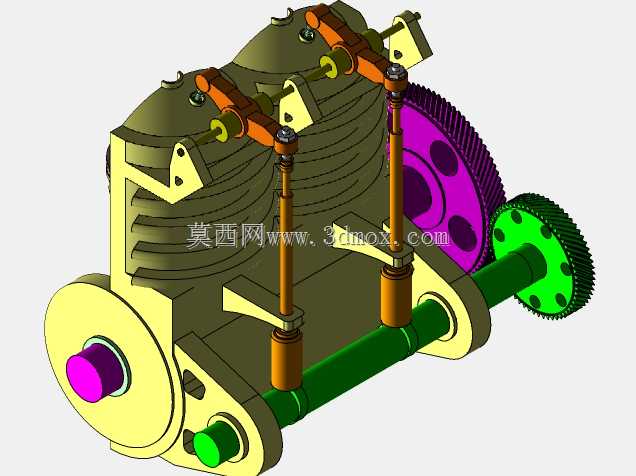

V型双缸内燃动力机构三维结构

该双缸动力机构是小型内燃动力输出的核心结构，广泛适配于通用小型发电机组、园林作业机械、小型摩托类代步工具、微型农用作业装备等场景，能够为负载端提供持续稳定的旋转动力输出，满足中小功率区间的动力需求。整套机构采用V型双缸布局设计，相较于同排量直列双缸结构，能够有效缩短动力输出轴方向的整体长度，压缩整机安装占用的轴向空间，同时两个缸体交替做功可大幅降低单缸动力的输出脉动，让动力传递更平顺，有效降低运转过程中的振动幅度，提升配套设备的运行稳定性。

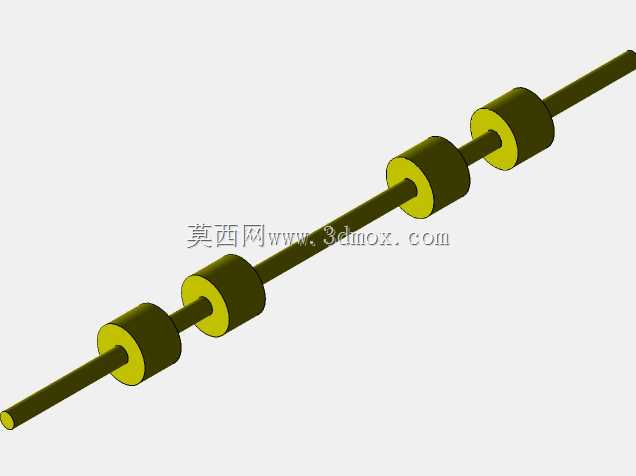

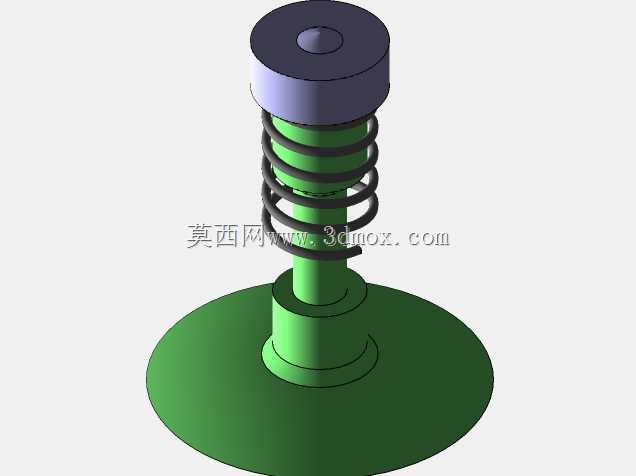

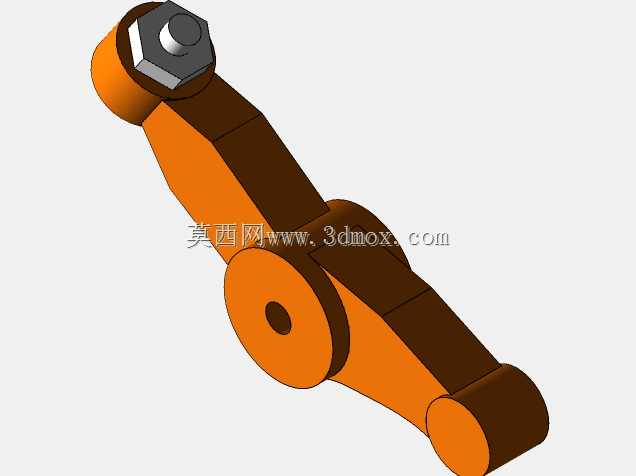

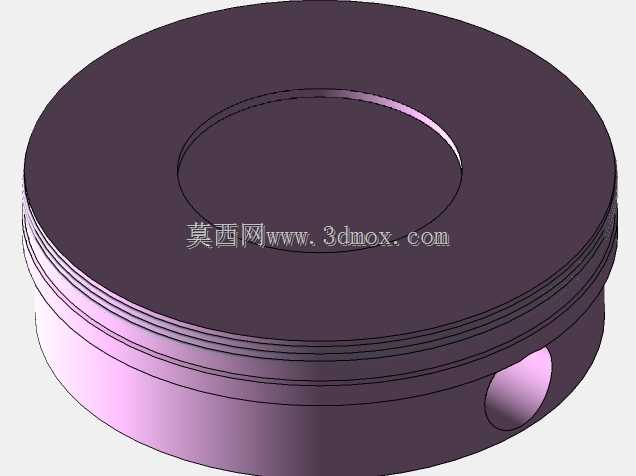

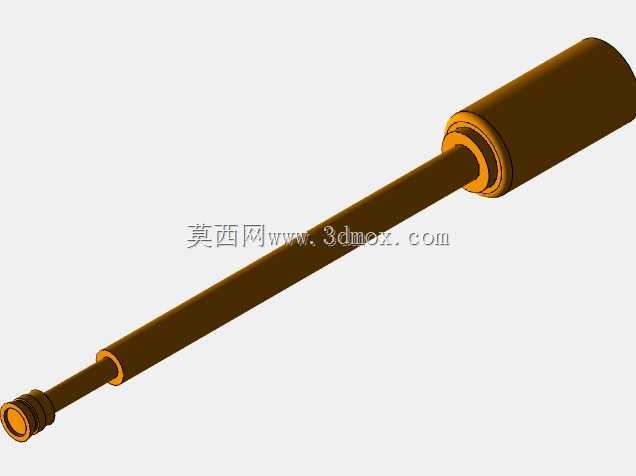

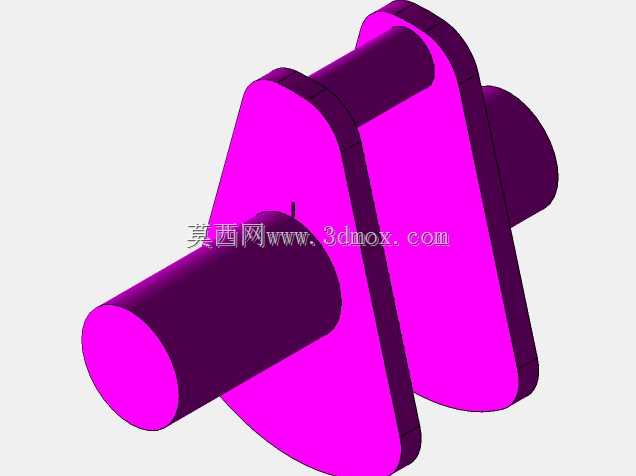

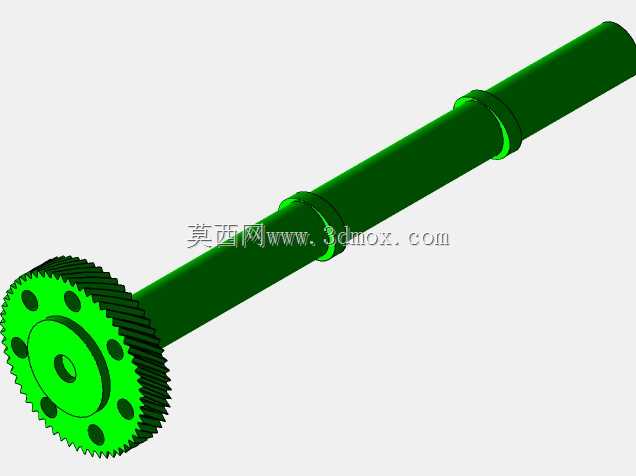

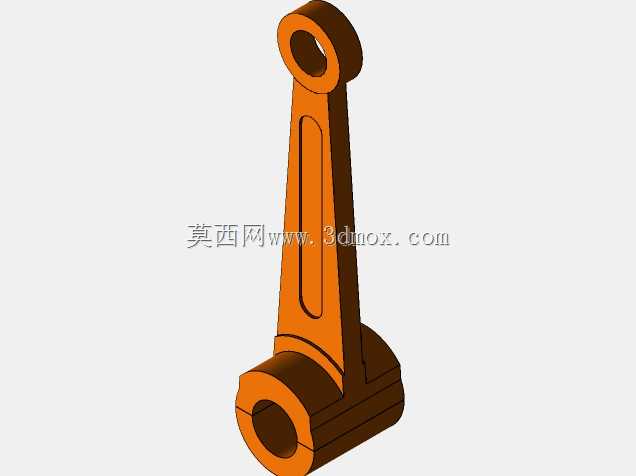

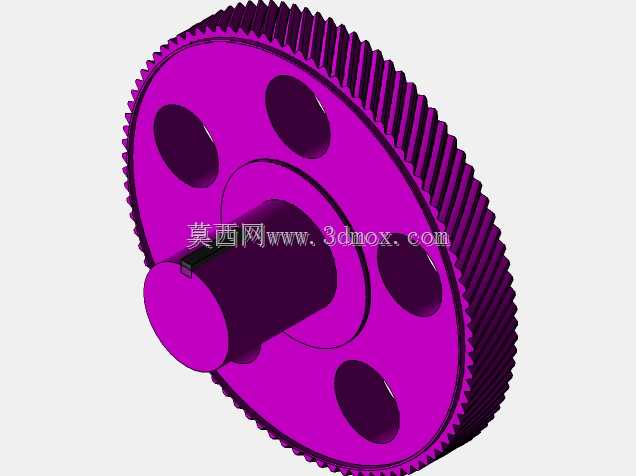

从功能结构来看，整套机构集成了曲柄连杆做功单元、顶置配气单元、齿轮传动输出单元三大核心模块：曲柄连杆部分可将缸内燃烧做功产生的活塞往复直线运动，精准转换为曲轴的旋转运动，通过曲轴端的传动齿轮组完成动力的减速增扭后向外输出；顶置配气单元通过推杆与摇臂的配合，精准控制进排气门的开闭时序，匹配缸内做功的完整循环，保证进气充分、排气彻底，提升燃油利用效率；侧置的多级齿轮传动组除了完成动力输出的扭矩匹配，还可同步驱动配气机构按固定传动比运转，保证配气正时与做功行程完全匹配，避免出现气门干涉、做功紊乱的问题。

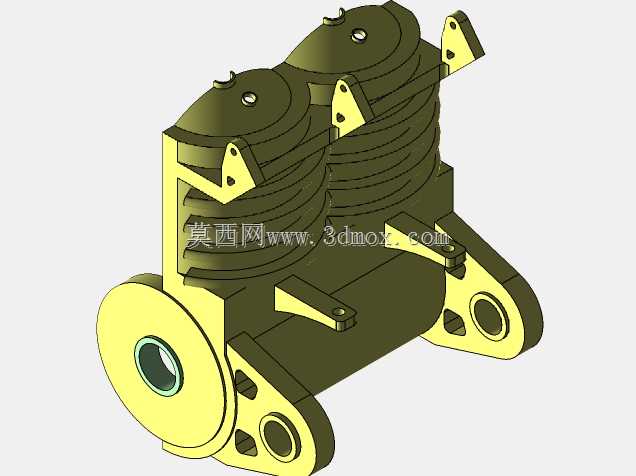

在设计层面，该结构充分考虑了安装适配性，缸体外侧预留的散热鳍片结构可满足自然风冷的散热需求，无需额外加装复杂的水冷管路即可适配长时间连续运转的工况；整机的安装支点分布在曲轴箱下部两侧，安装孔位采用对称式布局，能够适配不同配套设备的机架安装尺寸，输出轴端的连接法兰可直接对接负载端的联轴器、带轮等传动部件，无需额外设计转接结构。整套结构的运动部件均做了运动干涉校验，活塞往复行程、气门升程、齿轮啮合间隙均处于合理区间，既保证了运转过程中无卡滞、无碰撞，也预留了合理的配合间隙满足热胀冷缩的工况需求，可直接用于动力类课程的运动原理演示、小型动力装备的结构设计参考，帮助设计者快速掌握双缸动力的结构逻辑与安装边界要求。
