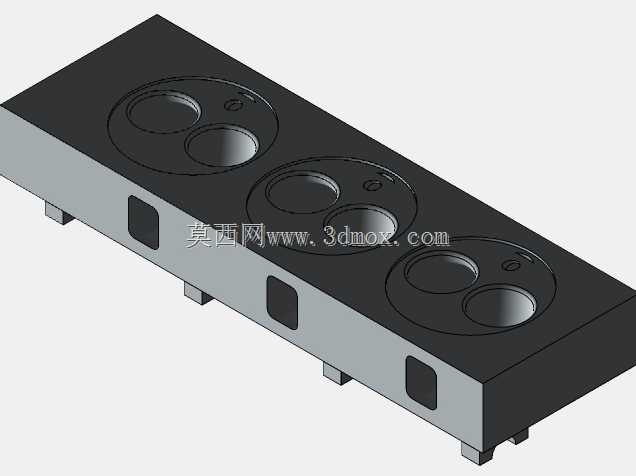

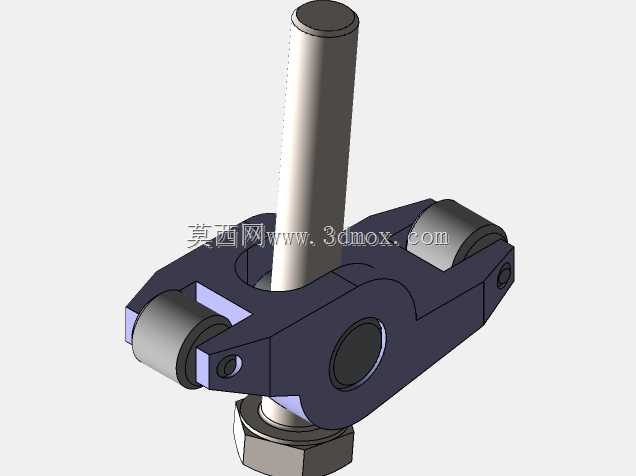

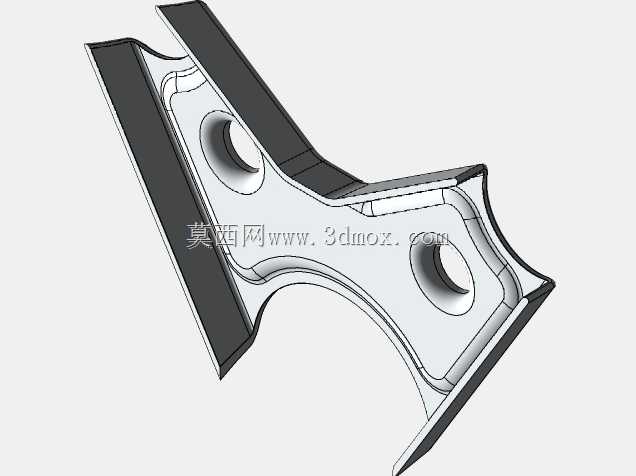

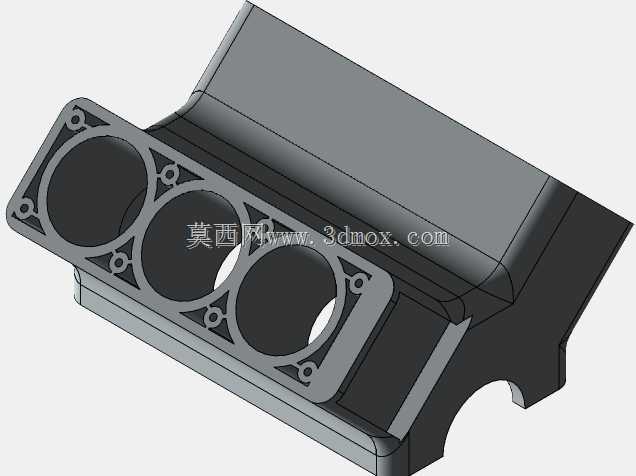

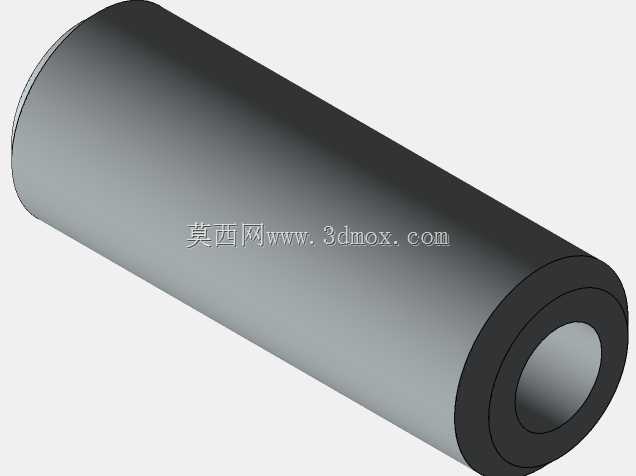

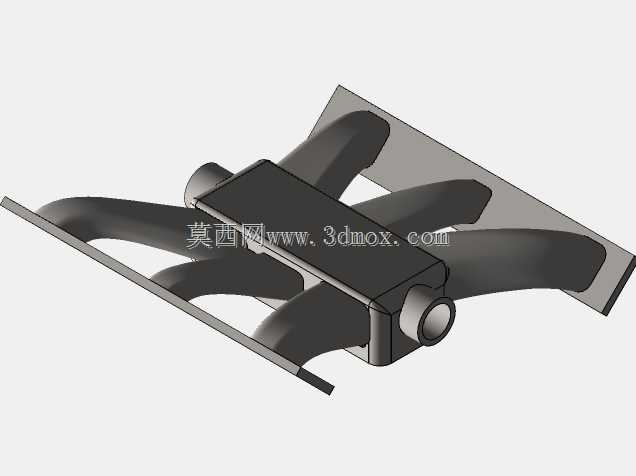

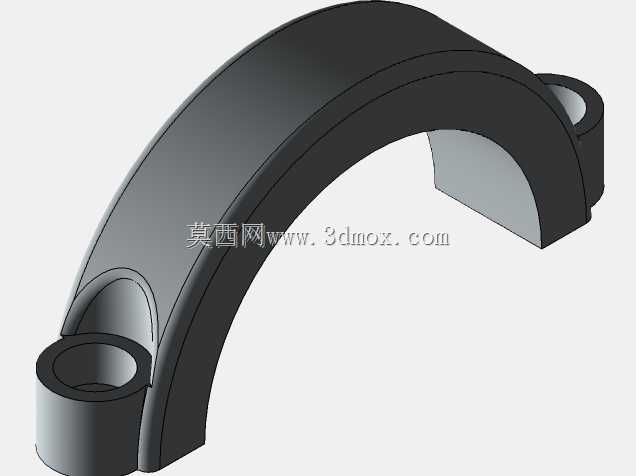

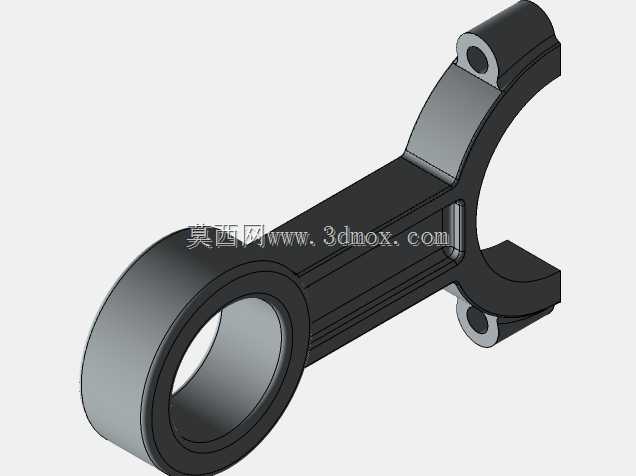

车用涡轮V6动力单元进气端结构设计

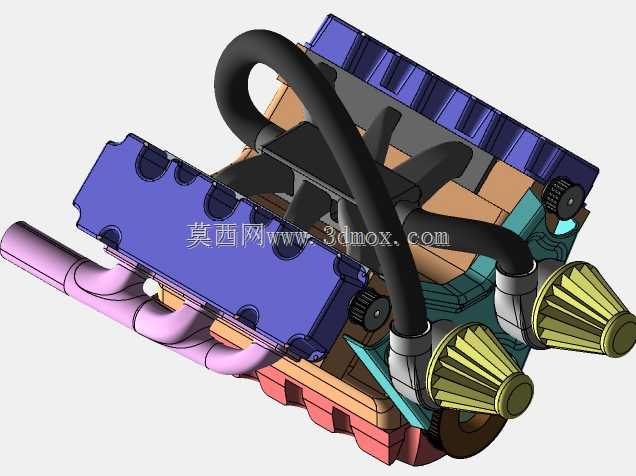

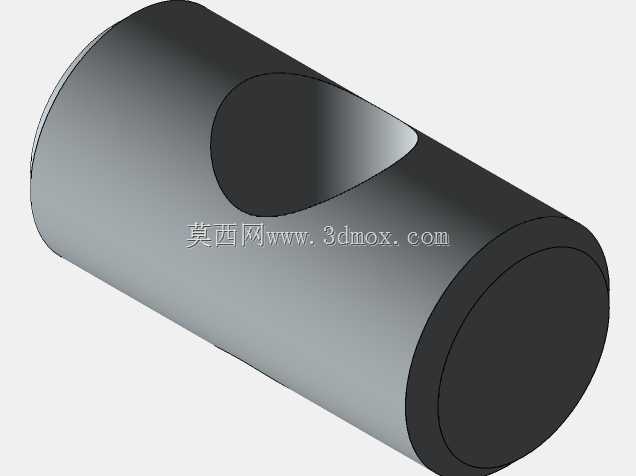

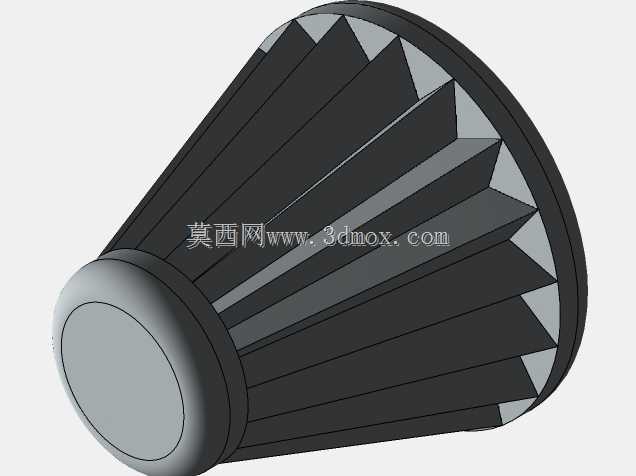

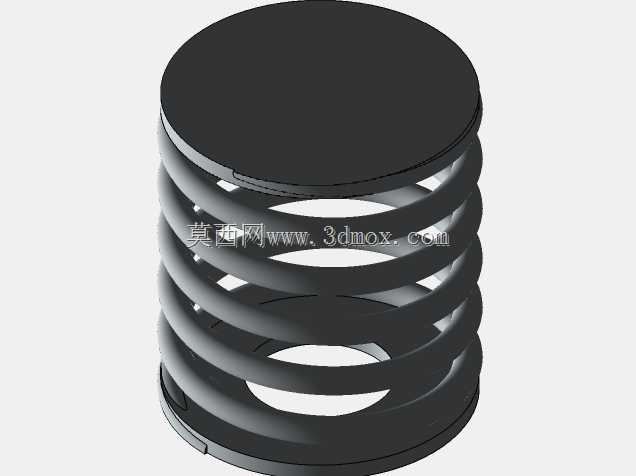

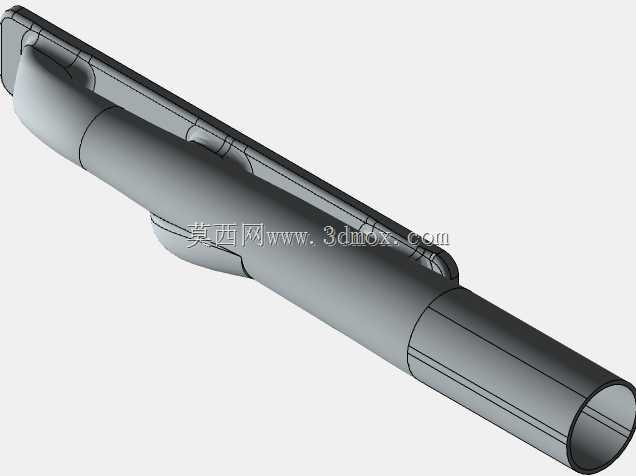

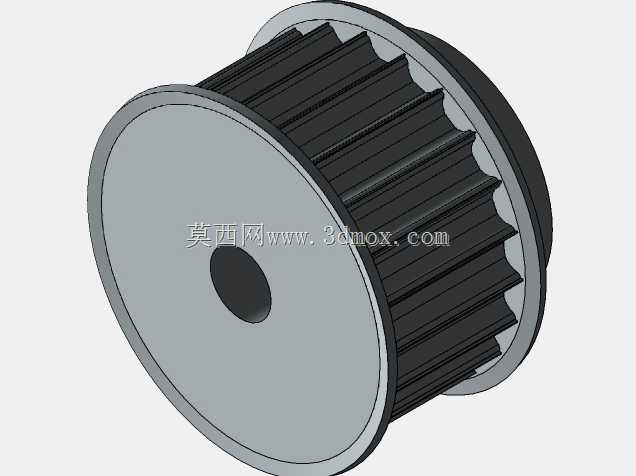

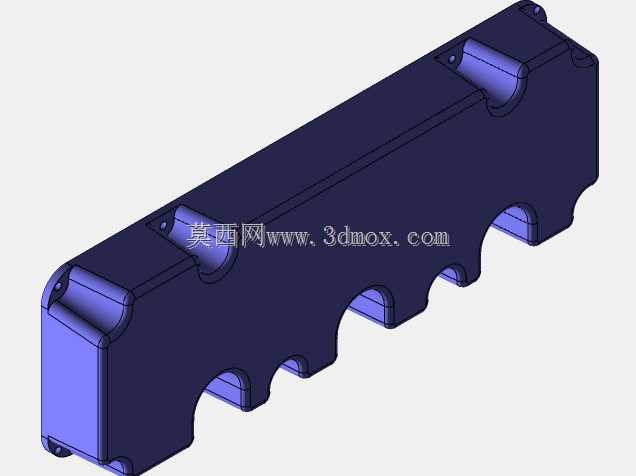

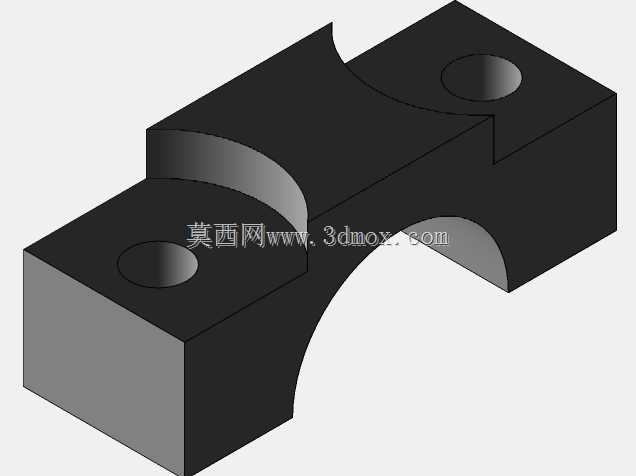

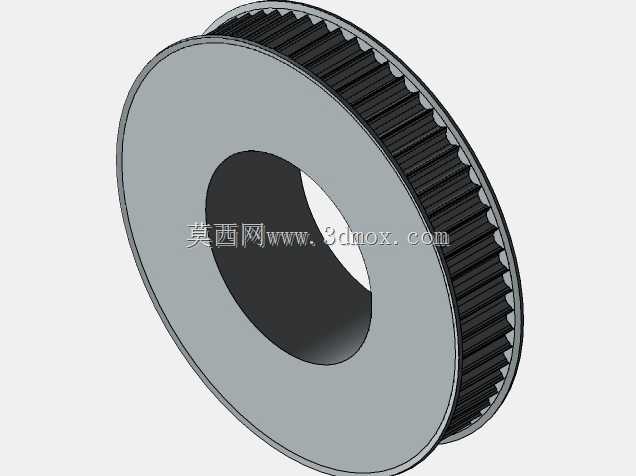

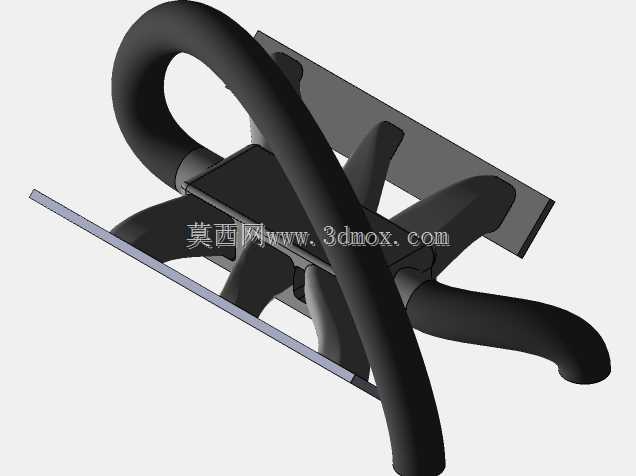

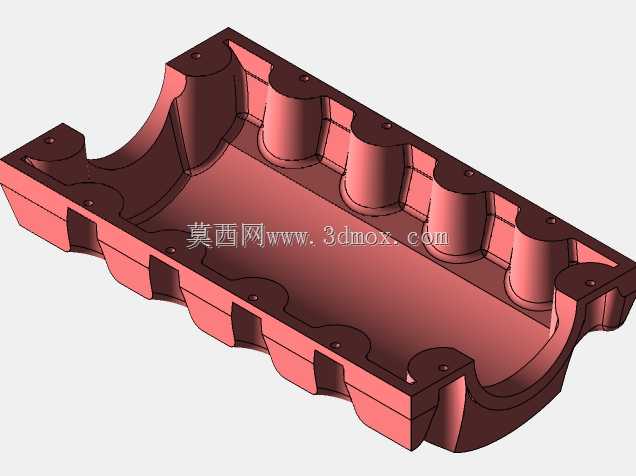

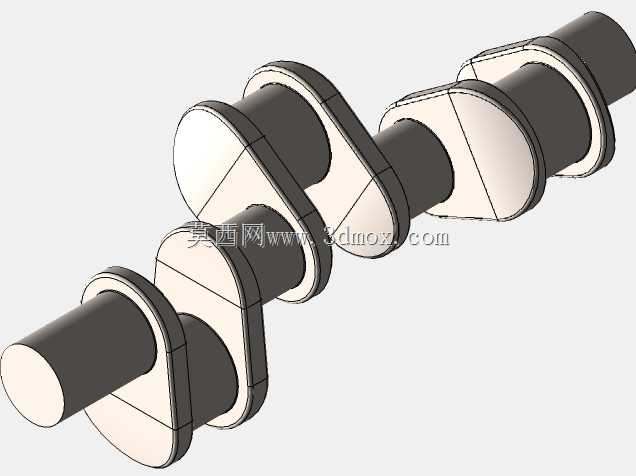

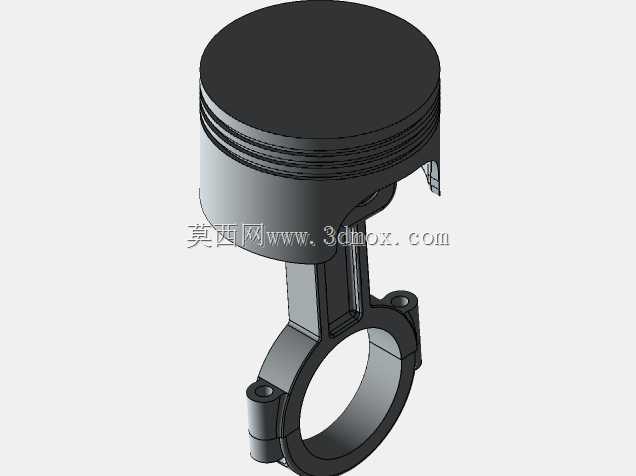

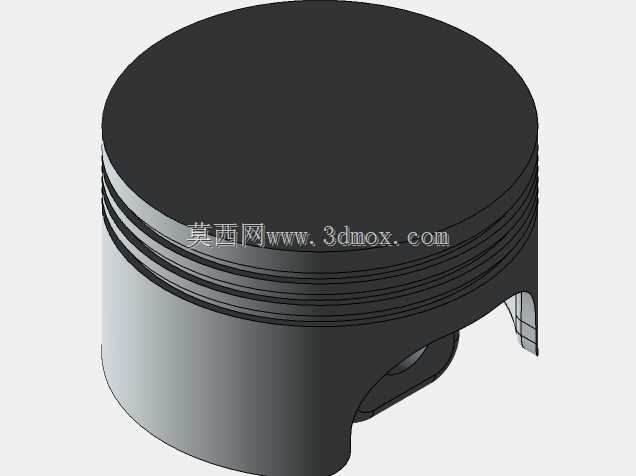

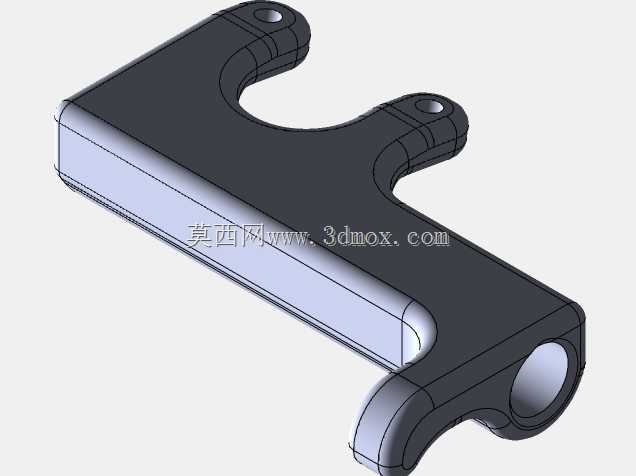

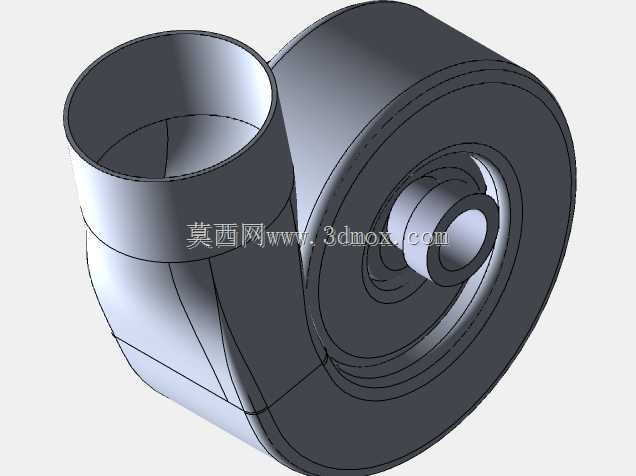

该结构属于车用V6涡轮增压动力单元的前端进气导流组件，主要应用于乘用车辆、轻型商用车辆的V型六缸涡轮增压发动机进气系统前端，承担进气预整流、气流导向的核心作用，是涡轮增压器进气侧衔接空滤总成与压气机壳的关键过渡部件。在实际装车场景中，该部件一端对接空气滤清器出气端的硬质管路，另一端贴合涡轮增压器压气机壳的进气口端面，通过周向均匀分布的卡接点位实现密封固定，避免未经过滤的杂质进入压气机腔，同时对进入压气机的气流进行预整理，降低进气紊流带来的压气机工作噪音与进气阻力。从功能特性来看，该结构采用锥台形渐缩的流道设计，大直径端对接空滤侧管路，小直径端对接压气机进气口，外壁设置的周向均匀分布的径向加强筋，一方面提升了薄壁壳体的结构刚性，避免发动机舱内持续振动带来的壳体共振开裂，另一方面筋条沿气流轴向延伸的走向，能够对进入壳体的杂乱气流进行初步梳理，让气流以更平顺的流向进入压气机叶轮，提升压气机的工作效率，降低泵气损失。设计过程中，首先匹配V6涡轮增压器压气机壳的进气口直径确定小端配合尺寸，根据发动机舱内空滤到涡轮增压器的安装间距确定锥台整体的轴向长度，再结合空滤出气管的通用管径确定大端的配合直径，保证与不同车型常用的空滤出气管路具备适配性。外壁的加强筋设计经过多轮受力仿真验证，筋条高度与厚度经过优化，在满足结构刚性要求的前提下尽可能降低部件整体重量，同时筋条的分布避开了安装卡接的点位，不会对装配操作造成干涉。安装边界方面，该部件整体为回转类锥台结构，安装时仅需保证两端面的同轴度误差在允许范围内，周向无额外的定位凸起，可根据发动机舱的管路走向调整周向安装角度，适配不同车型的机舱布局，部件外壁与周边的线束、冷却管路预留了足够的安全间隙，避免车辆行驶过程中出现部件干涉磨损的问题。该结构的流道内壁做了顺滑过渡处理，没有突兀的台阶与棱角，尽可能降低气流流经时的阻力，减少进气过程中的压力损失，间接提升发动机的进气效率，改善动力响应表现。
