机加工定位用V形支撑夹具座结构

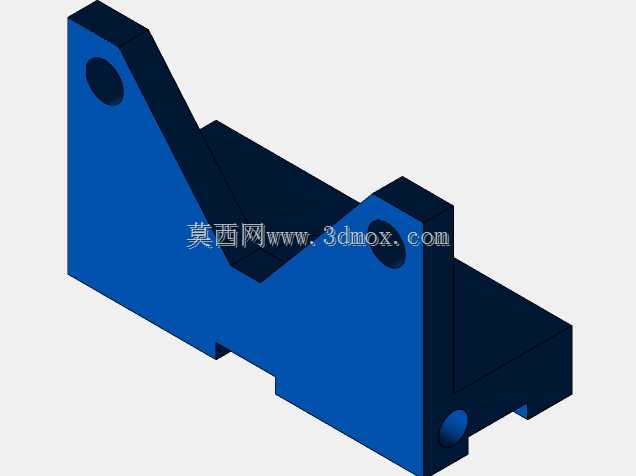

这款V形支撑结构是机械加工工装体系里的核心定位组件，主要应用在普通车床、铣床、磨床以及加工中心的工件装夹环节，也可适配自动化生产线的工件定位工位，用来承托轴类、套类等回转体工件，在切削加工、尺寸检测、部件装配等工序中提供稳定的定位基准，避免工件装夹偏移导致的加工尺寸超差、形位公差不达标问题。从功能特性来看，该结构采用一体化刚性设计，主体为实心块状结构，整体刚性充足，能够承受切削过程中的径向切削力与装夹压紧力，不会在加工过程中出现形变位移；上部的V形开口结构可自适应不同直径的回转体工件，依靠V形面的两个斜面实现工件的自动对中，无需反复调整找正，大幅缩短装夹辅助时间；结构上预留的多个通孔分别承担安装固定与辅助定位功能，侧边的垂直通孔可配合锁紧销实现工件的侧向压紧，底部的定位孔可与工装台的定位销配合，快速完成自身在工作台面上的位置固定，底部的开槽结构可适配T型槽工作台的装夹要求，能够通过T型螺栓快速锁紧固定，适配多数通用机加工设备的工作台安装规格。在设计思路上，这款结构优先考虑装夹稳定性与定位精度，V形工作面的夹角采用通用的90度设计，兼顾对中精度与工件支撑范围，避免夹角过小导致的工件夹持不稳、夹角过大导致的对中精度不足问题；整体采用等强度设计，在非受力区域做了适当的斜向减重处理，在保证整体刚性的前提下降低结构自重，同时避免应力集中导致的结构断裂风险；所有安装孔的位置都经过公差匹配设计，孔位与安装基准面的垂直度、位置度都满足工装夹具的精度要求，保证安装后V形支撑面的平行度与垂直度符合加工基准要求。从安装边界来看，该结构底部为平整安装面，可直接贴合工装工作台表面，整体外轮廓无突出的干涉结构，安装时不会与工作台周边的压板、刀架等部件产生空间干涉，V形支撑面的高度经过合理设计，既保证工件装夹后有足够的加工操作空间，也不会因为支撑过高导致装夹刚性下降，适配多数中小型回转体零件的装夹需求，可单独作为定位支撑使用，也可成对配合使用完成长轴类工件的两端支撑，是机械加工车间里通用性极强的工装定位部件。
