10英寸六爪自定心卡盘精密结构设计

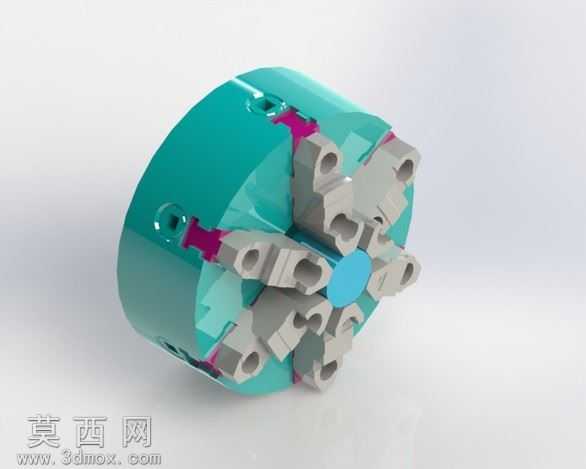

本模型为10英寸规格六爪卡盘的三维数字化设计成果，建模阶段以机床装夹作业的实际功能需求为核心逻辑，先完成整体基准坐标系的搭建，以卡盘中心轴线为装配基准，依次完成盘体、六个卡爪、驱动楔块、锁紧结构、定位端面等核心部件的参数化建模，所有配合尺寸均遵循机床夹具的通用公差规范，保证各部件装配关系符合实际生产中的运动逻辑。建模过程中对卡盘盘体的减重槽、安装定位孔、卡爪的T型滑动导轨槽、驱动结构的配合斜面等细节特征做了完整还原，未做不合理的结构简化，能够清晰展现六爪卡盘的内部传动逻辑。材质与渲染阶段，针对不同部件的实际加工材质做了区分设置：卡盘主体采用淬硬钢材质表现，赋予金属磨砂质感的材质参数，还原工业装夹部件的厚重耐磨属性；卡爪部分采用合金结构钢材质，添加细微的加工刀痕纹理提升真实感；盘体表面的防护涂层做了青绿色烤漆材质设置，调整了漆面的反光度与粗糙度参数，还原工业设备漆面的哑光质感；内部传动的楔块结构做了不同的金属色区分，便于观察装配关系，渲染时采用柔和的工业摄影布光，多角度展现卡盘的外观结构与装配细节，避免出现过曝或暗部死黑的问题，清晰呈现各部件的轮廓与衔接关系。设计思路上，六爪结构相比传统三爪卡盘拥有更多的装夹接触点，能够有效降低薄壁工件、异形工件装夹时的变形量，建模时特意还原了卡爪的可调式结构，每个卡爪可单独调整位置适配不同轮廓的工件，同时保留了同步驱动的结构设计，保证装夹时的定心精度，整体模型可用于机床夹具的结构教学、装夹方案模拟、非标卡盘的改型设计参考，完整的结构细节能够支撑后续的工程图导出、运动仿真模拟等后续设计环节，所有特征均为可编辑参数化特征，可根据实际需求调整卡盘尺寸、卡爪行程等核心参数，适配不同的机床装夹场景。
