机械加强肋结构三维建模设计作品

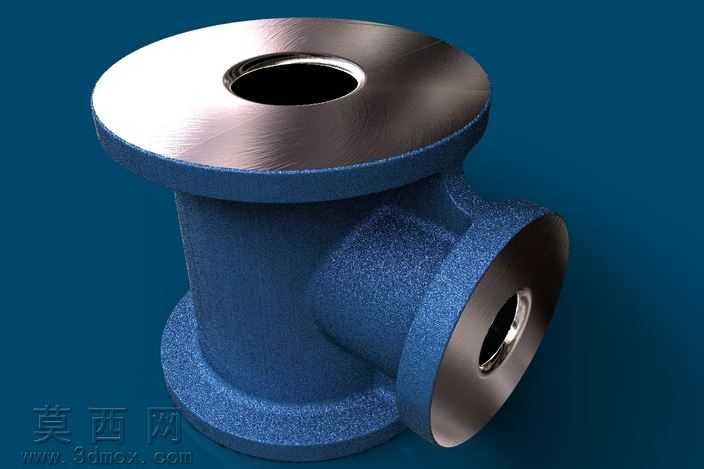

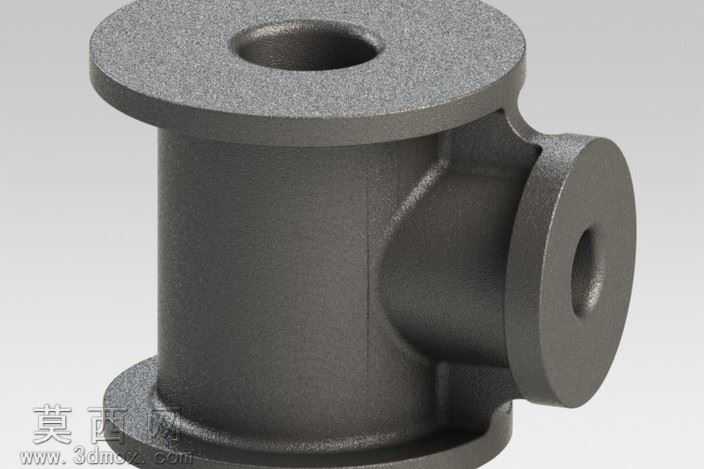

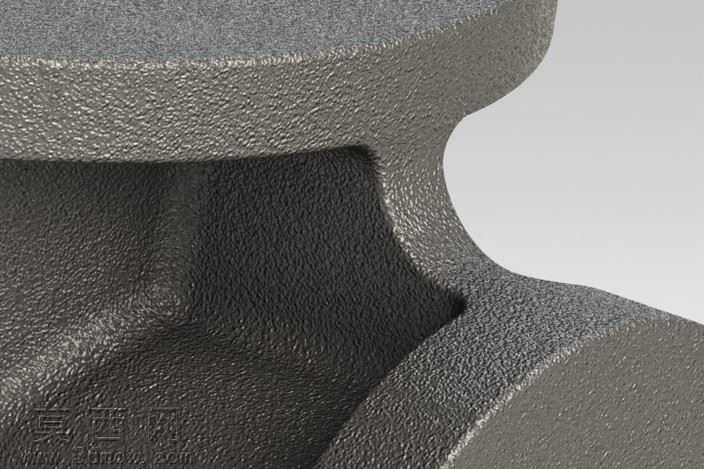

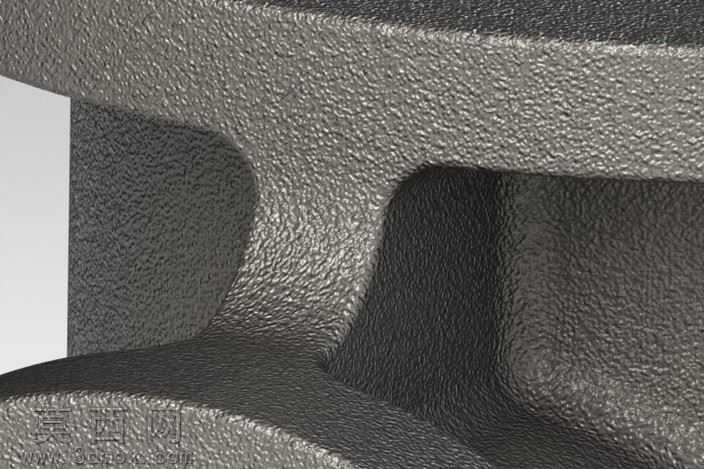

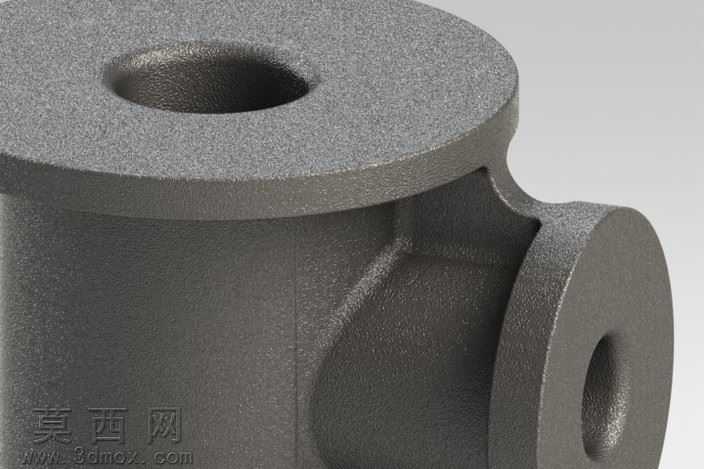

本次建模的核心是机械结构中常见的加强肋构件，重点针对带圆弧过渡的肋板结构开展全流程三维设计，整个建模过程围绕结构的合理性与建模逻辑的严谨性推进。建模初期先梳理肋板的连接逻辑，该肋用于衔接两个不同厚度的基体结构，承担分散载荷、提升构件整体刚性的作用，其中圆弧过渡区域是整个建模的核心难点，看似简单的圆弧衔接实际需要精准匹配两侧基体的曲面曲率，避免出现曲面断层、壁厚不均的问题。建模过程中先搭建两侧基体的基准特征，确定肋板的安装定位基准，再通过草图绘制肋板的轮廓走向，针对圆弧过渡段，采用多段曲率连续的曲线搭建轮廓，而非简单的单段圆弧倒圆角，保证过渡区域的曲面顺滑，不会出现应力集中的结构缺陷。在特征构建阶段，采用拉伸与放样结合的方式生成肋板主体，针对肋板与基体衔接的部位，通过布尔运算完成合并，再对衔接棱边做适配的圆角处理，还原铸造类肋板的工艺特征，避免尖锐棱边的结构问题。材质与渲染环节，为模型赋予了接近铸铁材质的表面效果，还原铸造件表面细微的颗粒质感，调整光照角度突出肋板圆弧过渡区域的曲面变化，清晰展现肋板与两侧基体的衔接关系，让观看者能够直观感知该结构的形态特征。整个建模过程刻意规避了常规的快捷倒圆角操作，通过基础特征的搭建完成圆弧结构的构建，能够让建模者更清晰理解加强肋的结构逻辑，掌握复杂曲面过渡的建模技巧，理解看似简单的肋板结构在实际设计中需要考量的曲率匹配、壁厚均匀、应力分散等核心设计要点，该类肋结构广泛应用于箱体、支座、壳体类机械零件中，是提升零件结构强度的核心结构之一，本次建模完整还原了该类结构的典型形态，能够为同类结构的建模设计提供参考。
