手动式金属板料折弯加工设备结构

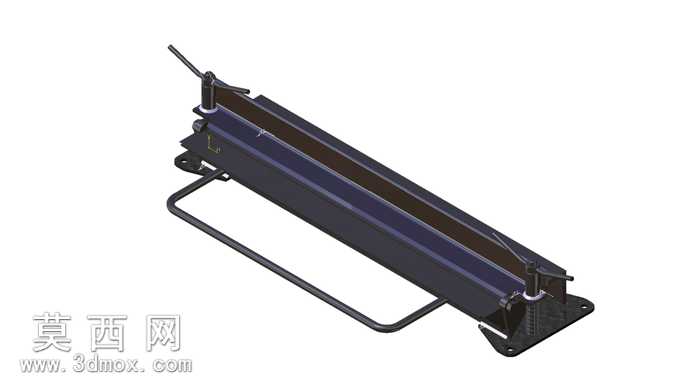

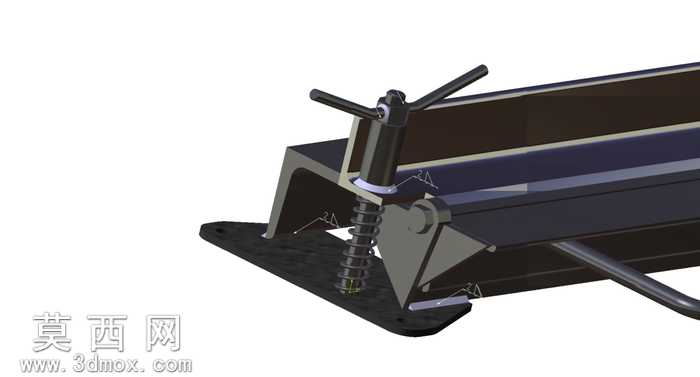

本作品为手动式金属板料折弯设备的三维建模成果，建模过程依托CATIA V5平台完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再通过贴合、同轴、角度约束等装配关系完成整机的组合搭建，完整还原了手动折弯机的真实结构与操作逻辑。模型在材质渲染上做了细致区分：机身主体的长条形折弯作业基座采用哑光深灰金属材质，还原铸铁机身的厚重质感与耐磨属性；两端的锁紧调节机构采用亮面金属材质，突出调节部件的金属加工精度；底部的U型支撑框架采用哑光黑金属材质，兼顾结构强度表现与视觉上的稳定感；操作手柄部分做了防滑纹理的细节处理，还原实际设备的握持操作体验。结构设计上，该折弯机采用手动杠杆式施力结构，长条形的作业台面可适配一定宽度的金属薄板加工，两端的压紧锁紧机构可在折弯作业前固定待加工板料的位置，避免板料移位导致折弯精度偏差，可翻折的压边结构配合操作手柄的施力，可将金属薄板弯折至设定角度，底部的支撑框架既可以作为设备的放置支撑，也可通过预留的安装孔位将设备固定在工作台面上，提升作业时的稳定性。建模过程中对各个活动部件的运动间隙做了合理预留，确保模拟操作时各部件不会出现干涉问题，所有零件的壁厚、连接孔位、倒角细节都参照真实手动折弯机的尺寸比例进行还原，没有出现结构失真的问题。该模型可用于钣金加工教学演示、手动加工设备结构认知、小型加工工位布局设计参考等场景，完整呈现了小型手动折弯设备从零件结构到整机装配的全部设计细节，能够直观展现手动板料折弯作业的工作原理与设备构造。
