龙门式数控板材加工设备三维设计

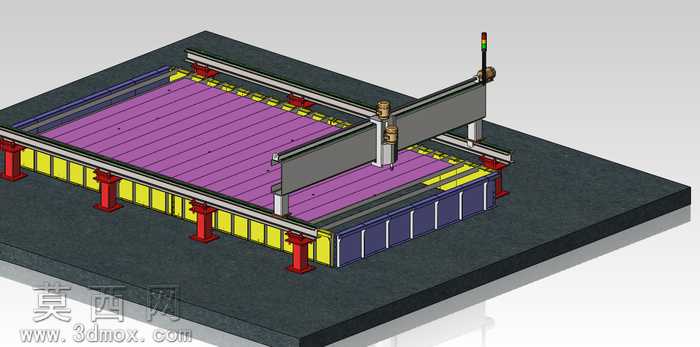

本作品为龙门式数控板材加工设备的三维设计方案，采用SolidWorks完成全参数化建模，整体结构还原度高，各部件装配关系清晰合理。建模过程中遵循机械设计规范，对设备的核心组成部分进行了精细化构建：底部采用多组红色支撑立柱搭配黄色侧围防护结构，为整台设备提供稳定的承重基础，工作台面采用紫色分区式板材承载设计，可适配大尺寸板材的装夹定位需求；龙门横梁采用双梁跨接结构，搭配可沿横梁横向移动的加工滑座，滑座集成双加工主轴单元，可实现Z轴方向的进给运动，同时龙门整体可沿床身纵向导轨完成长距离行程移动，三轴运动结构的传动、导向部件均按照实际机床的装配逻辑进行布局，还原了设备的运动逻辑。渲染阶段针对不同部件赋予了贴合实际工业设备的材质属性：支撑结构采用哑光金属漆材质，工作台面赋予耐磨防滑的工业板材质感，运动导轨、主轴等加工部件采用亮面金属材质体现加工精度，顶部的三色警示灯采用半透明灯罩与发光材质搭配，还原设备运行的状态指示功能，侧围防护板采用深色金属与黄色警示配色，符合工业设备的安全设计规范。设计思路围绕大尺寸板材的数控加工需求展开，采用龙门移动式结构而非工作台移动结构，有效降低了大行程加工场景下的设备占地面积，同时保证了长距离加工的结构刚性，双主轴的设计可支持同时加工或不同工序的快速切换，提升板材加工的整体效率，各防护结构的布局既考虑了加工过程中的安全防护需求，也预留了维护检修的操作空间，整体模型可用于数控加工设备的结构展示、方案汇报以及相关设计的参考借鉴，完整呈现了该类数控加工设备的结构组成与设计逻辑。
