数控四轴机床加工单元整体布局三维设计

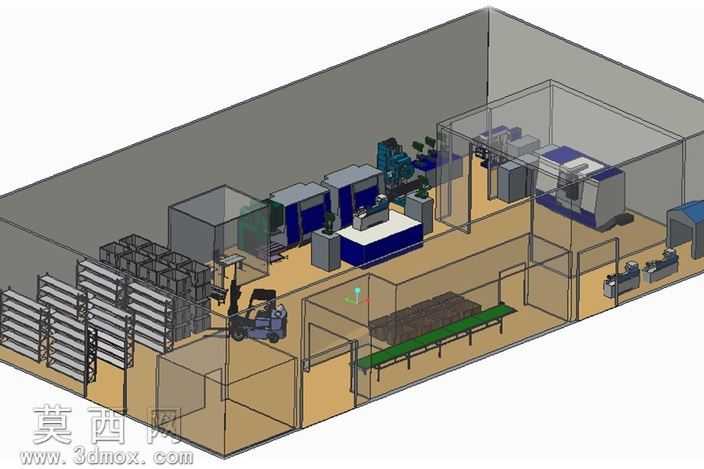

本作品为数控四轴机床配套加工生产单元的完整三维布局设计，整体采用等轴测视角完成建模渲染，完整还原了精密加工生产单元格的全场景空间规划。建模过程中严格按照实际生产车间的空间尺度比例搭建，首先完成封闭车间的围护结构建模，采用半透明材质区分墙体与内部隔断，清晰展现内部功能分区的边界划分。内部功能区按照精密加工的生产流程依次排布，核心加工区域布置多台数控加工设备，设备建模还原了机床的操作面板、防护门、主轴单元等外部结构特征，采用蓝白搭配的工业设备常用配色，金属材质部分添加了细微的磨砂质感，模拟真实机床的漆面与金属外壳质感。物料存储区域在车间左侧搭建了多层组合式货架，货架采用标准工业货架的型材结构建模，每层置物空间预留充足的物料存放位，旁边配置工业叉车模型，还原物料转运的作业场景，叉车的叉臂、滚轮、操作座舱等细节均做了结构还原，橡胶滚轮添加了防滑纹理材质。工件流转区域设置了长条形皮带输送线，输送线的支架、皮带面、驱动端结构完整呈现，绿色皮带材质模拟工业输送线的防滑皮带质感，输送线旁预留了工件暂存的堆垛区域。车间内部采用透明隔断划分出不同的作业区间，既保证空间的通透可视性，也还原了实际生产中不同工序的物理分隔设计，地面采用浅米色的环氧地坪材质，添加细微的反光效果模拟车间地面的真实质感。整体设计围绕精密加工生产的动线逻辑展开，从物料入库存储、工件转运输送、核心数控加工到成品暂存的全流程空间排布合理，设备之间预留了充足的操作与维护空间，通道宽度满足叉车等转运设备的通行要求，隔断设置既符合生产安全规范，也便于车间的生产管理。建模过程中对所有设备、设施的相对位置做了精准的尺度校准，避免出现空间干涉问题，材质搭配贴合工业生产场景的真实视觉特征，渲染效果清晰展现整个加工单元格的布局逻辑与空间关系，可作为精密加工车间规划、生产单元布局设计的三维参考方案，直观呈现四轴机床配套加工单元的完整空间配置。
